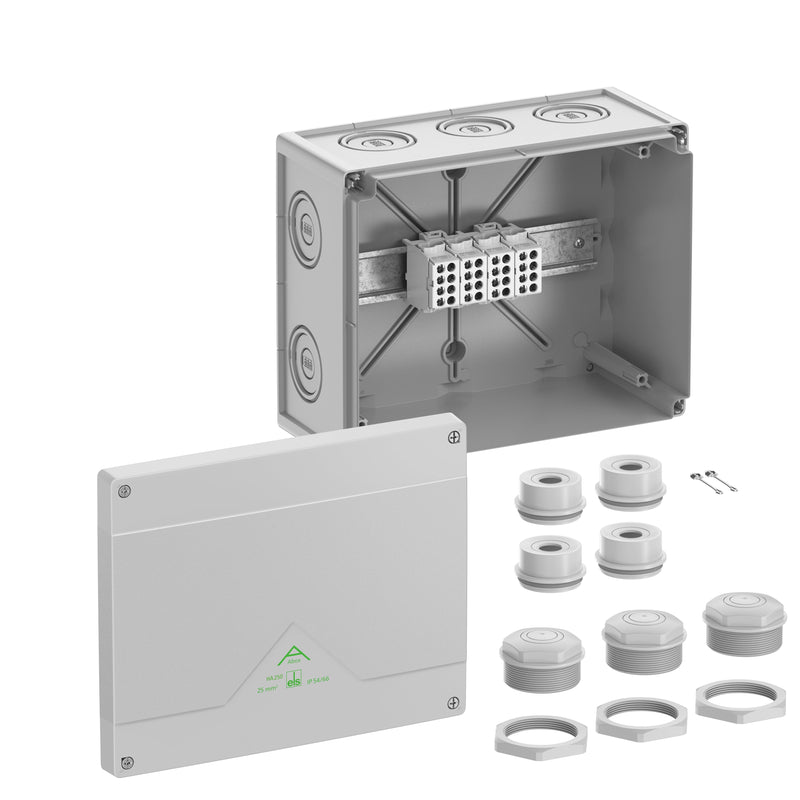

Spelsberg - Dose, Gehäuse für Montage auf der Wand/Decke Abzweigkasten 48142501

Abzweigkasten, mit Schutzart IP54/IP66, Nennquerschnitt 25mm², zertifiziert durch DLG (Ammoniakbeständigkeit), Ausschlagmembranen, M20/M25/M40/M50, (4 rückseitig, 10 seitlich), innenliegende Befestigungsstellen, für Standardinstallationen im Innenbereich und geschütztem Außenbereich, grau, Ui=690 V AC, mit auf Normschiene montierten Hauptleitungsabzweigklemmen, 4-polig, klemmbare Querschnitte pro Pol Hauptleitung: 1,5-25mm² starr (Cu/Al) und mehrdrätig (Cu), 1,5 -16mm² feindrähtig mit Aderendhülse (Cu). Klemmbare Querschnitte pro Pol Abzweigleitung 1,5-16mm² starr (Cu/Al) und mehrdrätig (Cu), 1,5 -10mm² feindrähtig mit Aderendhülse (Cu). Nennstrom nach EN 60947-7: 130 A (Cu) und 100 A (Al) Abmessungen: 252 x 202 x 120mmBeigefügtes Zubehör: 4 Anbaustutzen IP55 M40 Dichtbereich 17-30mm, 3 Würgestopfen IP54 M50 Dichtbereich 22-35mm, Deckelverliersicherung

Technische Details
Ausführung	Verbindungskasten
Max. Leiterquerschnitt	25 mm²
Bestückung	Schraubklemme
Form	rechteckig
Montageart	Wand-/Deckenmontage
Montage im Erdreich	nein
Montage unter Wasser	nein
Einführung von hinten	ja
Länge	202 mm
Breite	252 mm
Tiefe	120 mm
Anreihbar	nein
Anzahl der Einführungen	14
Art der Gehäusedurchführung	Vorprägung
Werkstoff	Kunststoff
Halogenfrei	ja
Oberflächenschutz	unbehandelt
Farbe	grau
Schutzart (IP)	IP66
Schutzart (NEMA)	sonstige
Ausführung Deckel	sonstige
Transparenter Deckel	nein
Deckelbefestigung	geschraubt
Vergießbar	nein
Mit Vergussmasse mitgeliefert	nein
Plombierbar	ja
Bemessungsisolationsspannung Ui	690 V
Funktionserhalt	ohne
Mit Abschirmung	nein
Witterungsbeständig	ja
Einsatztemperatur	-25..55 °C
Explosionsgeprüfte Ausführung	nein
Für Ex-Zone Gas	ohne
Für Ex-Zone Staub	ohne

Lieferumfang:
1 x Abzweigkasten
4 x Anbaustutzen IP55 M40
3 x Würgestopfen IP54 M50
Deckelverliersicherung
