Das Steuergerät ist für die individuelle Ansteuerung von bis zu vier 230 V AC Antrieben in einem KNX-System und eignet sich für Rollläden, Senkrechtmarkisen, Außenjalousien und Fenster. Über den Somfy animeo KNX RTS-Funkempfänger (Art.-Nr. 1860191) und den animeo KNX EnOcean Empfänger (Art.-Nr. 1860229) können RTS- oder EnOcean-Signale zum KNX-Bus übertragen werden. Das Gerät ist für die Aufputzinstallation konzipiert und bietet dank Zugfederklemmen, Zugentlastung durch Kabelbinder und einem modelloptimierten Aufputzgehäuse eine hohe Montagefreundlichkeit. Es ist zudem VDE-zertifiziert und jederzeit erweiterbar mit dem Somfy animeo RTS- oder EnOcean-Funkmodul. Zu den Funktionen gehören die Positionsrückmeldung der angeschlossenen Antriebe während der Fahrt sowie bei Erreichen der oberen oder unteren Endlage. Jeder Motorausgang kann zwei verschiedene Sicherheitspositionen definieren, die auch bei Netzspannungswiederkehr individuell eingestellt werden können. Eine automatische Kaskadierung der Ausgänge bei Netzspannungswiederkehr sowie Bus-Sicherheitsfunktionen minimieren Stromspitzen. Das Gerät ermöglicht den Betrieb von Mischanlagen, bei denen unterschiedliche Antriebstypen wie Jalousien, Screens und Fenster kombiniert werden können. Die Maße des Geräts betragen 255 x 180 x 61 mm. Es hat die Schutzart IP 20 und Schutzklasse II, die Betriebsspannung liegt bei 230 V AC. Die Betriebstemperatur reicht von 0 °C bis 45 °C, die Ausgangsspannung beträgt 230 V AC bei einem maximalen Stromverbrauch von 3,15 A pro Ausgang.
| Technische Details |
|---|
| Bussystem KNX |
ja |
| Bussystem KNX-Funk |
nein |
| Bussystem Funkbus |
nein |
| Bussystem LON |
nein |
| Bussystem Powernet |
nein |
| Andere Bussysteme |
ohne |
| Funk bidirektional |
nein |
| Montageart |
Aufputz |
| Mit Busankopplung |
ja |
| Busmodul abnehmbar |
nein |
| Vor Ort-/Handbedienung |
nein |
| Mit LED-Anzeige |
ja |
| Anzahl der Eingänge |
8 |
| Schaltstrom ohmsch |
3,15 A |
| Max. Schaltleistung |
720 W |
| Leistungsaufnahme |
0,5 W |
| Max. Anzahl der Jalousieausgänge |
4 |
| Funktion Schalten |
nein |
| Stromart |
AC |
| Schutzart (IP) |
IP20 |
Lieferumfang:

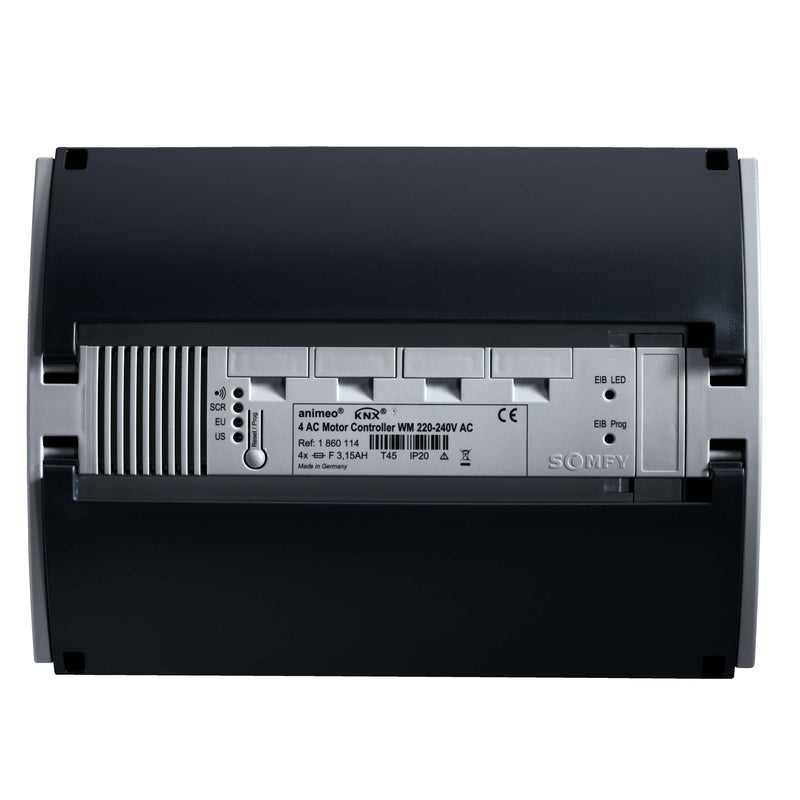

1 x Somfy - Bussystem-Jalousieaktor Motorcontroller Animeo EIB 1860114 KNX 4AC WM220-240VAC
