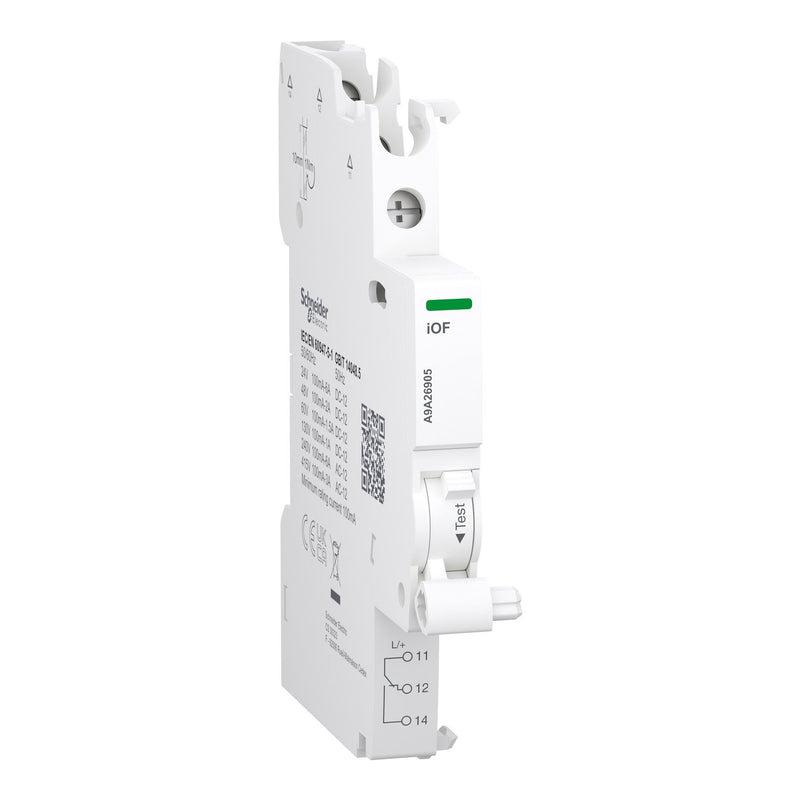

Schneider Electric - Zusatzeinrichtung für Reiheneinbaugeräte Hilfsschalter A9A26905

Dieses elektrische Zubehör von Acti9 ist ein Wechsler (Schließer/Öffner) zur Anzeige der Stellung OFFEN oder GESCHLOSSEN des Leistungsschutzschalters. Betriebsstrom von 100mA bis 6A bei einer Frequenz von 50Hz bis 60Hz bei 240VAC und von 100mA bis 3A bei einer Frequenz von 50Hz bis 60Hz bei 415VAC. Betriebsstrom bei 100 mA bei 24 VDC bis 130 VDC. Betriebsstrom von 6A liegt bei 24VDC, 2A bei 48VDC, 1,5A bei 60VDC, 1A bei 110VDC und 130VDC. Es hat 1 Positionsschalter mit Kontakten vom Typ 1 Wechslerkontakt. Für Installationen in kleinen Gewerbebetrieben oder Gebäuden vorgesehen. Dieses elektrische Zubehör ist mit den Acti9-Reihen wie iC60-Doppelanschlussklemme und iID-Doppelanschlussklemmekompatibel. Das iOF wird entweder für die Gerätekurzbezeichnung oder den Kompatibilitätscode verwendet. Schraubklemmenanschluss an der Oberseite. Der Anschluss erlaubt starre Kupferkabel. Der Kabelquerschnitt reicht von 1mm² bis 4mm². Schraubklemmanschluss oben ermöglicht bei flexible Kupferkabel einen Kabelquerschnitt von 0,5 mm² bis 2,5 mm². Schraubklemmenanschluss an der Oberseite. Der Anschluss erlaubt stare Kupferkabel. Der Kabelquerschnitt 2 Kabel ermöglicht einen Kabelquerschnitt von 2,5mm². Er hat oben einen Schraubklemmanschluss. Der Anschluss ist flexibel mit Aderendhülsen-Kupferkabeln (2 Kabel) möglich. Der Kabelquerschnitt beträgt 1,5 mm². Die Bemessungsisolationsspannung (Ui) beträgt bis zu 500 V. Die Bemessungs-Stoßspannung (Uimp) beträgt 4kV. Die Breite in 9mm-Teilung ist 1. Die Abmessungen sind (B) 9 mm x (H) 86 mm x (T) 73 mm. Die Farbe des Produktes ist weiß (RAL 9003). Der Verschmutzungsgrad ist 3. Der Grad der Tropentauglichkeit ist Behandlung 2. Das Anzugsdrehmoment der Verbindung beträgt 1N.m (unten) für den Schraubenziehertyp PZ1. Nach der Norm IEC 60529 beträgt der IP-Schutzgrad IP20. Die Betriebstemperatur liegt zwischen -35°C und +70°C. Die Lagertemperatur reicht von -40°C bis +85°C. Dieses Produkt erfüllt die Normen EN/IEC 60947-5-1 und GB/T 14048.5. Dieses Produkt ist mit der CE- und UKCA-Kennzeichnung zertifiziert.

Technische Details
Gerätemontage	FI/LS und Leitungsschutzschalter
Funktion	Hilfsschalter
Breite in Teilungseinheiten	0,5
Anzahl der Kontakte als Wechsler	1
Bemessungsschaltstrom	0,1 A
Bemessungsspannung	240 V
Spannungsart	AC/DC
Mit Autotest für Fehlerstromfunktion	nein
Geeignet für max. Polzahl der Hauptkontakteinheit (gesamt)	4
Geeignet für max. Stromstärke der Hauptkontakteinheit	63 A

Lieferumfang:
1 x Schneider Electric - Zusatzeinrichtung für Reiheneinbaugeräte Hilfsschalter A9A26905
