Der Hilfskontakt iOF/SD+OF ist ein 2-in-1-Produkt mit einem mechanischen Wahlschalter. Es kann entweder sein: SD+OF oder OF+OF. Betriebsstrom liegt zwischen 2mA und 100mA bei einer Frequenz von 50Hz bis 60Hz bei 24VAC bis 240VAC &
24VDC bis 220VDC. Doppelt Auf/Zu- oder Fehlermeldekontakt. Für Installationen in kleinen Gewerbebetrieben, Gebäude, kritischer Infrastruktur, im Gesundheitswesen, in der Industrie, in Datenzentren vorgesehen. Dieses elektrische Zubehör ist mit den Acti9-Baureihen wie iC60, iID, iDPN ARC, iDPN Vigi, iDPN Vigi ARC, iSW, iC60 und iID-Doppelanschluss-Fehlerstromschutzschalter (RCCB) kompatibel. Der OC- und Fehlerkontakt ist nur für Acti9 Baureihen wie iID, iDPN Vigi, iSW-NA, ARA, iC60 und RCA Geräte installiert, die 2 Wechsler beinhalten. Wenn keine Kammschiene vorhanden ist, ist sie auch mit iC40, iC40 ARC, iCV40, iCV40 Vigi ARC kompatibel. Das iSD+OF wird entweder für die Gerätekurzbezeichnung oder den Kompatibilitätscode verwendet. Die mechanische Anzeige ist auf dem Produkt für die Signalisierung (Lokal) vorgesehen. Schraubklemmenanschluss an der Unterseite. Der Anschluss erlaubt starre Kupferkabel. Der Kabelquerschnitt reicht von 1mm² bis 4mm². Schraubklemmanschluss unten ermöglicht bei flexible Kupferkabel einen Kabelquerschnitt von 0,5 mm² bis 2,5 mm². Schraubklemmenanschluss an der Unterseite. Der Anschluss erlaubt stare Kupferkabel. Der Kabelquerschnitt 2 Kabel ermöglicht einen Kabelquerschnitt von 2,5mm². Er hat oben und unten einen Schraubklemmanschluss. Der Anschluss ist flexibel mit Aderendhülsen-Kupferkabeln (2 Kabel) möglich. Der Kabelquerschnitt beträgt 1,5 mm². Die Bemessungsisolationsspannung (Ui) beträgt bis zu 500 V. Die Bemessungs-Stoßspannung (Uimp) beträgt 4kV. Die Breite in 9-mm-Teilung ist 1. Die Abmessungen sind (B) 9 mm x (H) 90 mm x (T) 73 mm. Die Farbe des Produktes ist weiß (RAL 9003). Der Verschmutzungsgrad ist 3. Der Grad der Tropentauglichkeit ist Behandlung 2. Das Anzugsdrehmoment der Verbindung beträgt 1N.m (unten) für den Schraubenziehertyp PZ1. Gemäß der Norm IEC 60529 beträgt der IP-Schutzgrad IP20. Die Betriebstemperatur liegt zwischen -25°C und +70°C. Die Lagertemperatur reicht von -40°C bis +85°C. Dieses Produkt erfüllt die Normen EN/IEC 60947-5-1 und EN/IEC 60947-5-4. Dieses Produkt ist mit CE- und UKCA-Zeichen zertifiziert.
| Technische Details |
|---|
| Gerätemontage |
FI/LS und Leitungsschutzschalter |
| Funktion |
Hilfsschalter |
| Breite in Teilungseinheiten |
0,5 |
| Anzahl der Kontakte als Wechsler |
2 |
| Anzahl der Fehlersignalschalter |
1 |
| Bemessungsschaltstrom |
0,002 A |
| Bemessungsspannung |
240 V |
| Spannungsart |
AC/DC |
| Mit Autotest für Fehlerstromfunktion |
nein |
| Geeignet für max. Polzahl der Hauptkontakteinheit (gesamt) |
4 |
| Geeignet für max. Stromstärke der Hauptkontakteinheit |
63 A |
Lieferumfang:

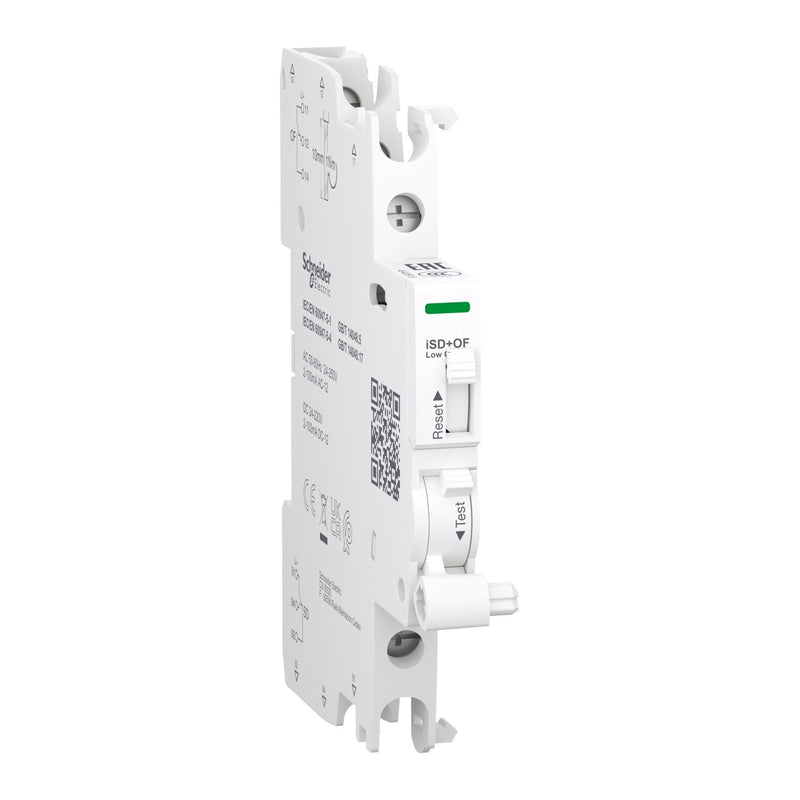

1 x Schneider Electric - Zusatzeinrichtung für Reiheneinbaugeräte Hilfs+Fernmeldeschalter A9A26919 iC40/60iSDOF2OC2100m
