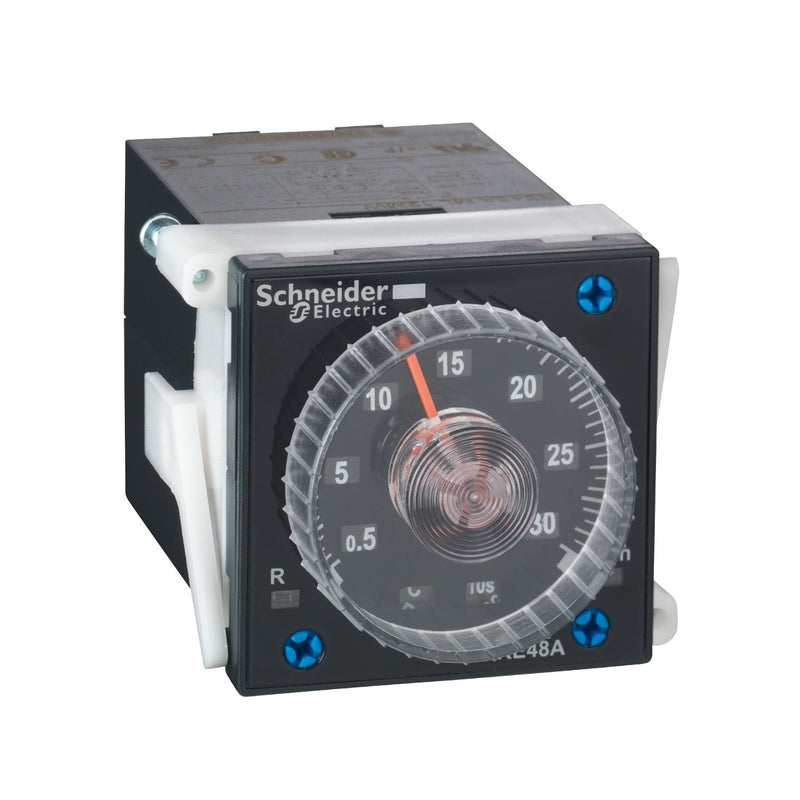

Schneider Electric - Zeitrelais RE48AMH13MW 0,02s-300h

Harmony Time. Dieses Zeitrelais ist für den Fronteinbau in Gehäusen oder Schaltschränken vorgesehen, bei denen Anwender über einen großen Regler die Zeit jederzeit und einfach einstellen können. Dazu ist ein quadratischer Ausschnitt von 48x48 mm notwendig. Nach dem Einbau wird auf der Rückseite die Verdrahtung an Relaissockel vorgenommen und dieser einfach angesteckt. Somit ist eine einfache Installation und schneller Wechsel ohne Lösen der Verdrahtung möglich. Über 2 LEDs wird der Status angezeigt. Anzahl Zeitfunktionen 4. Zeitfunktion ansprechverzögert, Wischkontakt, wahlweise mit R2 als verzögerter Kontakt oder Betriebsbereitschaftskontakt. Zeitbereich 0,02 s-300 h. Ausgänge 2 Relaiswechsler, belastbar jeweils bis 5 A. Betriebsspannung 24-240 VAC/DC. Anschluss 8polige Rundsteckverbinder.

Technische Details
Ausführung des elektrischen Anschlusses	Schraubanschluss
Komplettgerät mit Sockel	ja
Geeignet für Hutschienenmontage	nein
Geeignet für Frontmontage	ja
Aufsteckbar auf Schütz	nein
Funktion ansprechverzögert	ja
Funktion rückfallverzögert	ja
Funktion einschaltwischend	nein
Funktion ausschaltwischend	nein
Funktion Stern/Dreieck	nein
Funktion Impulsformend	nein
Funktion blinkend mit Pause beginnend, Festzeit	nein
Funktion blinkend mit Impuls beginnend, Festzeit	nein
Funktion taktend mit Pause beginnend, variabel	nein
Funktion taktend mit Impuls beginnend, variabel	nein
Zeitbereich	0,02..1088888 s
Fernbedienung möglich	nein
Geeignet als Fernbedienung	nein
Bemessungssteuerspeisespannung Us bei AC 50 Hz	24..240 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz	24..240 V
Bemessungssteuerspeisespannung Us bei DC	24..240 V
Spannungsart zur Betätigung	AC/DC
Anzahl der Ausgänge, verzögert, Wechsler	2
Ausgänge, umschaltbar verzögert/unverzögert	nein
Mit Halbleiterausgang	nein
Nennstrom	5 A
Breite	48 mm
Höhe	48 mm
Tiefe	80 mm

Lieferumfang:
1 x Schneider Electric - Zeitrelais Zeitrelais RE48AMH13MW 0,02s-300h
