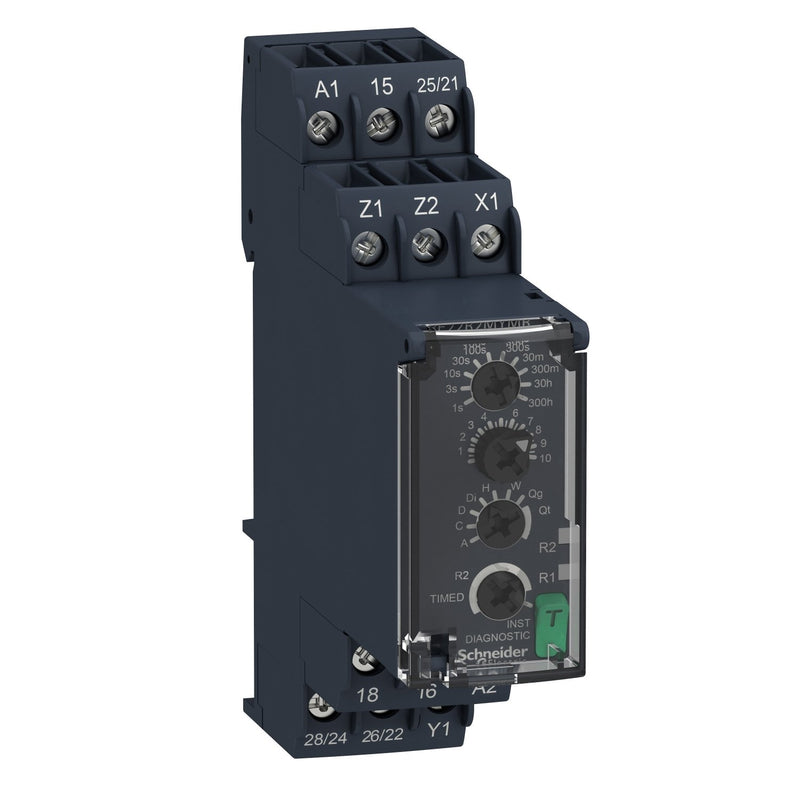

Harmony Time. Elektronisches Multifunktions-Zeitrelais zur Steuerung von Automatisierungsanwendungen in Baubreite 22,5 mm zur Montage auf der Hutschiene. Es verfügt über 20 Zeitfunktionen. Der Zeitbereich umfasst 0,05 s - 300 h. Am Ausgang schalten zwei Relaiswechsler, die jeweils bis zu 8 A belastbar sind. Der zweite Relaisausgang kann synchron zum ersten Ausgang schalten oder die Betriebsbereitschaft melden. Die Einstellungen erfolgen über Bedienelement in der Front, die unter einer Klarsichtabdeckung gegen Veränderungen geschützt werden können. Mit einem beleuchteten Skalenpfeil läßt sich die Einstellung der Potentiometer sehr deutlich auch aus der Entfernung erkennen. Der frontseitige Diagnoseschalter ermöglicht insbesondere bei langen Zeitfunktionen das Einschalten des Ausgangsrelais zum Test der Gesamtanwendung. Mit dem Schließen der Klarsichtabdeckung wird der Diagnoseschalter automatisch zurückgesetzt. LED-Anzeigen informieren über den Zustand. Das Weitspannungsnetzteil (24-240 VAC/DC) ermöglicht einen universellen Einsatz. Der Leitungsanschluss erfolgt über Schraubklemmen.
| Technische Details |
|---|
| Ausführung des elektrischen Anschlusses |
Schraubanschluss |
| Komplettgerät mit Sockel |
nein |
| Geeignet für Hutschienenmontage |
ja |
| Geeignet für Frontmontage |
nein |
| Aufsteckbar auf Schütz |
nein |
| Funktion ansprechverzögert |
ja |
| Funktion rückfallverzögert |
ja |
| Funktion einschaltwischend |
ja |
| Funktion ausschaltwischend |
nein |
| Funktion Stern/Dreieck |
ja |
| Funktion Impulsformend |
nein |
| Funktion blinkend mit Pause beginnend, Festzeit |
ja |
| Funktion blinkend mit Impuls beginnend, Festzeit |
ja |
| Funktion taktend mit Pause beginnend, variabel |
nein |
| Funktion taktend mit Impuls beginnend, variabel |
nein |
| Zeitbereich |
0,05..1080000 s |
| Fernbedienung möglich |
nein |
| Geeignet als Fernbedienung |
nein |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz |
24..240 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz |
24..240 V |
| Bemessungssteuerspeisespannung Us bei DC |
24..240 V |
| Spannungsart zur Betätigung |
AC/DC |
| Anzahl der Ausgänge, unverzögert, Öffner |
1 |
| Anzahl der Ausgänge, unverzögert, Schließer |
1 |
| Anzahl der Ausgänge, unverzögert, Wechsler |
1 |
| Anzahl der Ausgänge, verzögert, Öffner |
2 |
| Anzahl der Ausgänge, verzögert, Schließer |
2 |
| Anzahl der Ausgänge, verzögert, Wechsler |
2 |
| Ausgänge, umschaltbar verzögert/unverzögert |
ja |
| Mit Halbleiterausgang |
nein |
| Nennstrom |
8 A |
| Breite |
22,5 mm |
| Höhe |
90 mm |
| Tiefe |
73 mm |
