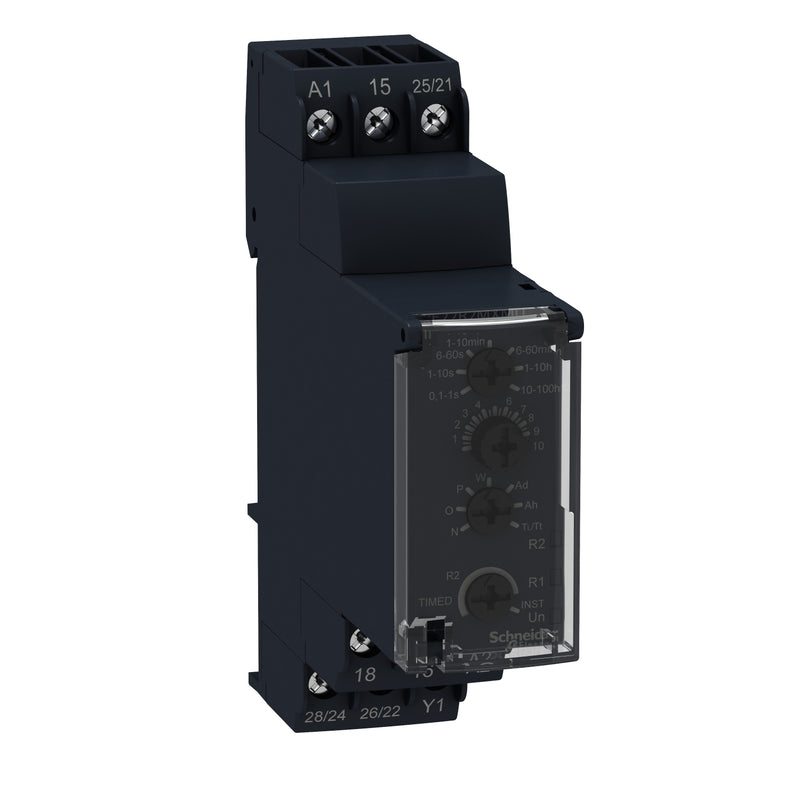

Schneider Electric - Zeitrelais Multifunktionsrelais RE22R2MXMU

Harmony Time. Elektronisches Multifunktions-Zeitrelais zur Steuerung von Automatisierungsanwendungen in Baubreite 22,5 mm zur Montage auf der Hutschiene. Es verfügt über 9 einstellbare Sonder-Zeitfunktionen. Der Zeitbereich umfasst 0,1 s - 100 h. Am Ausgang schaltet zwei Relaiswechsler, die jeweils bis zu 8 A belastbar sind. Der zweite Relaisausgang kann synchron zum ersten Ausgang schalten oder die Betriebsbereitschaft melden. Die Einstellungen erfolgen über Bedienelement in der Front, die unter einer Klarsichtabdeckung gegen Veränderungen geschützt werden können. LED-Anzeigen informieren über den Zustand. Die Versorgungsspannung beträgt 24 VDC/24-240 VAC. Der Leitungsanschluss erfolgt über Schraubklemmen.

Technische Details
Ausführung des elektrischen Anschlusses	Schraubanschluss
Komplettgerät mit Sockel	nein
Geeignet für Hutschienenmontage	ja
Geeignet für Frontmontage	nein
Aufsteckbar auf Schütz	nein
Funktion ansprechverzögert	ja
Funktion rückfallverzögert	ja
Funktion einschaltwischend	nein
Funktion ausschaltwischend	nein
Funktion Stern/Dreieck	nein
Funktion Impulsformend	ja
Funktion blinkend mit Pause beginnend, Festzeit	nein
Funktion blinkend mit Impuls beginnend, Festzeit	ja
Funktion taktend mit Pause beginnend, variabel	nein
Funktion taktend mit Impuls beginnend, variabel	nein
Zeitbereich	0,1..360000 s
Fernbedienung möglich	ja
Geeignet als Fernbedienung	nein
Bemessungssteuerspeisespannung Us bei AC 50 Hz	24..240 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz	24..240 V
Bemessungssteuerspeisespannung Us bei DC	24 V
Spannungsart zur Betätigung	AC/DC
Anzahl der Ausgänge, unverzögert, Wechsler	1
Anzahl der Ausgänge, verzögert, Wechsler	2
Ausgänge, umschaltbar verzögert/unverzögert	ja
Mit Halbleiterausgang	nein
Nennstrom	8 A
Breite	22,5 mm
Höhe	90 mm
Tiefe	79,5 mm

Lieferumfang:
1 x Schneider Electric - Zeitrelais Multifunktionsrelais RE22R2MXMU
