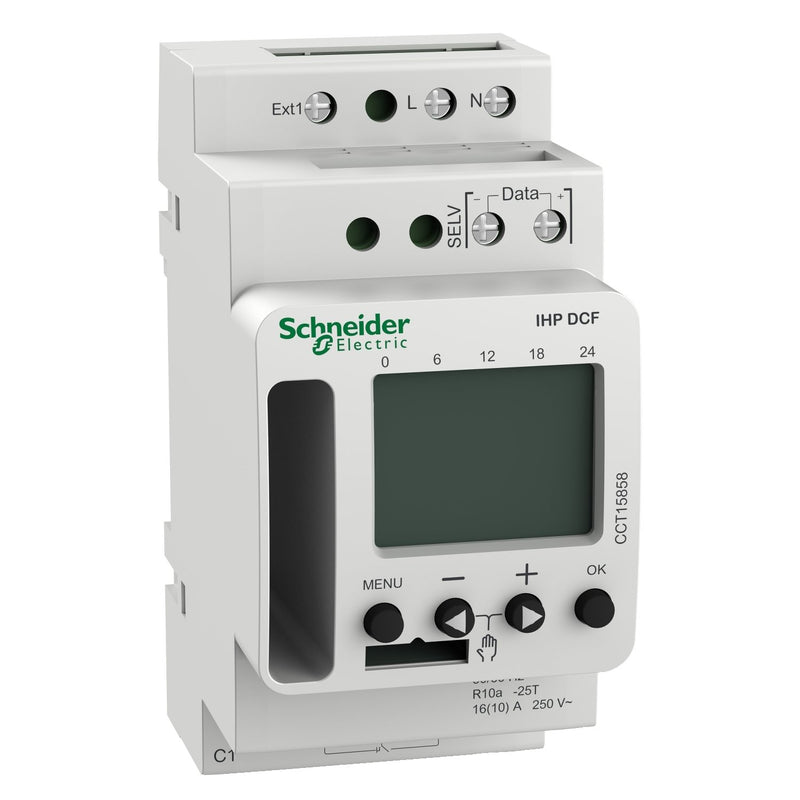

Digitale Zeitschaltuhr mit Wochenprogramm. Die Programmierung erfolgt am Gerät oder über die Smartphone App Acti 9 Light and Time Switch via Bluetooth Stick. Der Bluetooth Stick wird auch als Speicherkarte verwendet. Programmierbar auch über PC mittels Programmierkit CCT15860. Zur Funkzeitsynchronisation über DCF kann die Zeitschaltuhr mit der -entsprechenden Antenne komplettiert werden. Externer Eingang als Nebenstelle. Kurzanleitung im Aufbewahrungsfach. Für die Montage auf Hutschienen TH35. nach EN 60715. Funktionen -84 Speicherplätze. Speicherkarte. EIN-AUS Schaltzeiten. Impulsprogramm. Zyklusprogramm. Schaltungsvorwahl. Ferienprogramm -Integrierter Betriebsstundenzähler (Rückstellmöglichkeit, Servicefunktion zur Überwachung von Wartungsintervallen). 2 Zufallsprogramme. Displaybeleuchtung (abschaltbar). Sommer-/Winterzeitumschaltung -Automatisch, deaktivierbar, Umschaltregeln für Europa, USA und weitere Länder sind bereits hinterlegt, eigene Umschaltregel oder Umschaltung nach fixem Datum wählbar. PIN-Codierung. Nennspannung AC 230,-15 %/+10 %, 50/60 Hz. Schaltleistung max 16 A, AC 250 V, cos phi1, 10 A, AC 250 V, cos phi0,6. Schaltleistung min 10 mA, AC 230 V, 100 mA, AC/DC 12 V. Kontakt potentialfrei. Standby-Leistung <
0,5 W. Glühlampenlast 2600 W. Halogenlampenlast 2600 W. Leuchtstofflampenlast nicht kompensiert 2600 VA, reihenkompensiert 2600 VA, -parallel-kompensiert 400 VA (48 uF). Kompaktleuchtstofflampen 400 W. LED <
2 W 25 W. LED >
2 W 200 W. Kürzeste Schaltzeit 1 s. Externe Eingänge 1. Anschlüsse Schraubklemmen, starr/flexibel 2x0,5 - 2,5 mm2, mit Aderendhülse max. 1x2,5 mm2. Bedienelemente 4 Tasten zur Menüführung. Ganggenauigkeit 7+/-0,25 s/Tag (25 GradC). Gangreserve10 Jahre. Schutzart IP 20. Gerätebreite 2,5 TE ca. 45 mm.
| Technische Details |
|---|
| Montageart |
DIN-Schiene |
| Anzahl der Kanäle |
1 |
| Versorgungsspannung |
230 V |
| Spannungsart der Versorgungsspannung |
AC |
| Frequenz der Versorgungsspannung |
50..60 Hz |
| Gangreserve in Stunden |
87600 |
| Gangreserve in Jahren |
10 |
| Ganggenauigkeit pro Tag |
0,25 s |
| Textführung im Display |
ja |
| Externe Programmierung |
ja |
| Mit Speicherkarte |
nein |
| 60 min Programm |
ja |
| 24 h Programm |
ja |
| Wochenprogramm |
ja |
| Jahresprogramm |
nein |
| Ferienprogramm |
ja |
| Impulsprogramm |
ja |
| Zyklusprogramm |
ja |
| Astroprogramm |
nein |
| Zufallsprogramm |
ja |
| Betriebsstundenzähler |
ja |
| Netzsynchron |
ja |
| Quarzgesteuert |
ja |
| Funkgesteuert |
ja |
| Funkgesteuert (DCF77) |
ja |
| GPS |
nein |
| Kontaktausführung |
Wechsler (NO/NC) |
| Ausgangssignal |
sonstige |
| Kürzeste Schaltzeit Kanal 1 |
0,017 min |
| Anzahl der Speicherplätze |
84 |
| Automatische Sommer-/Winterzeitumstellung |
ja |
| Geeignet für Handbedienung |
ja |
| Externer Tastereingang |
ja |
| Schaltungsvorwahl |
ja |
| Nennschaltstrom bei 250 V AC |
16 A |
| Potentialfreier Schaltkontakt |
ja |
| Schutzart (IP) |
IP20 |
| Breite in Teilungseinheiten |
2,5 |
| Breite |
45 mm |
| Höhe |
92,6 mm |
| Tiefe |
67 mm |
Lieferumfang:
1 x Schneider Electric - Verteilerschaltuhr digital CCT15858 IHP DCF
