Digitale Zeitschaltuhr mit Wochenprogramm und 1 Kanal. Für die Montage auf Hutschienen TH35 nach EN 60715. Funktionen 84 Speicherplätze. Schnittstelle für Speicherkarte. EIN-AUS Schaltzeiten. Impulsprogramm. Zyklusprogramm. Schaltungsvorwahl. Dauerschaltung EIN/AUS. Handschaltung. Externer Eingang -Taster anschließbar (externe Schaltungsvorwahl, Ablauf-Timer). Schalter anschließbar (Dauerschaltung EIN bzw. AUS). Ferienprogramm mit zeitgenauer Einstellung. Ablauf-Timer. Rückstellmöglichkeit. Servicefunktion zur Überwachung von Wartungsintervallen. Integrierter Betriebsstundenzähler. 2 Zufallsprogramme. Displaybeleuchtung (abschaltbar). Sommer-/Winterzeitumschaltung Automatisch, deaktivierbar, Umschaltregeln für Europa, USA und weitere Länder sind bereits hinterlegt, eigene Umschaltregel oder Umschaltung nach fixem Datum wählbar. PIN-Codierung. Nennspannung AC 230-240 V, +10%/ -15%, 50-60 Hz. Standby-Leistung 0,4 W. Anzahl Kanäle 1. Kontakt Schließer, phasenunabhängig. Schaltleistung max 16 A (bei AC 250 V, cos Phi 1), 4 A (bei AC 250 V, cos Phi 0,6). Glühlampenlast 2000 W. Halogenlampenlast 2000 W. Leuchtstofflampenlast nicht kompensiert 2000 VA, reihenkompensiert 2000 VA, parallelkompensiert 1300 W (140 uF) Kompaktleuchtstofflampenlast (el. Vorschaltgerät) 300W. LED 2 W 55 W. LED 2-8 W 180 W. Kürzeste Schaltzeit 1 s. Anschlüsse Federsteckklemmen für jeweils 2 Leiter, Draht oder Litze (mit oder ohne Aderendhülse), 0,5 - 2,5 mm2. Bedienelemente 4 Tasten zur Menüführung, 1 Reset-Taste. Gangenauigkeit +/-0,25 s/Tag (25 GradC). Gangreserve10 Jahre (Lithiumzelle) bei +20 GradC. Schutzart IP 20. Gerätebreite 1 TE ca. 18 mm. Ausführung 1-Kanal.
| Technische Details |
|---|
| Montageart |
DIN-Schiene |
| Anzahl der Kanäle |
1 |
| Versorgungsspannung |
196..253 V |
| Spannungsart der Versorgungsspannung |
AC |
| Frequenz der Versorgungsspannung |
50..60 Hz |
| Gangreserve in Stunden |
52560 |
| Gangreserve in Jahren |
10 |
| Ganggenauigkeit pro Tag |
0,5 s |
| Textführung im Display |
ja |
| Externe Programmierung |
ja |
| Mit Speicherkarte |
nein |
| 60 min Programm |
nein |
| 24 h Programm |
ja |
| Wochenprogramm |
ja |
| Jahresprogramm |
nein |
| Ferienprogramm |
ja |
| Impulsprogramm |
nein |
| Zyklusprogramm |
nein |
| Astroprogramm |
nein |
| Zufallsprogramm |
nein |
| Betriebsstundenzähler |
nein |
| Netzsynchron |
ja |
| Quarzgesteuert |
nein |
| Funkgesteuert |
nein |
| Funkgesteuert (DCF77) |
nein |
| GPS |
nein |
| Kontaktausführung |
Öffner (NC) |
| Ausgangssignal |
sonstige |
| Kürzeste Schaltzeit Kanal 1 |
1 min |
| Kürzeste Schaltzeit Kanal 2 |
0 min |
| Automatische Sommer-/Winterzeitumstellung |
ja |
| Geeignet für Handbedienung |
ja |
| Externer Tastereingang |
ja |
| Schaltungsvorwahl |
nein |
| Nennschaltstrom bei 250 V AC |
16 A |
| Potentialfreier Schaltkontakt |
ja |
| Schutzart (IP) |
IP20 |
| Breite in Teilungseinheiten |
1 |
| Breite |
18 mm |
| Höhe |
90 mm |
| Tiefe |
66 mm |
Lieferumfang:

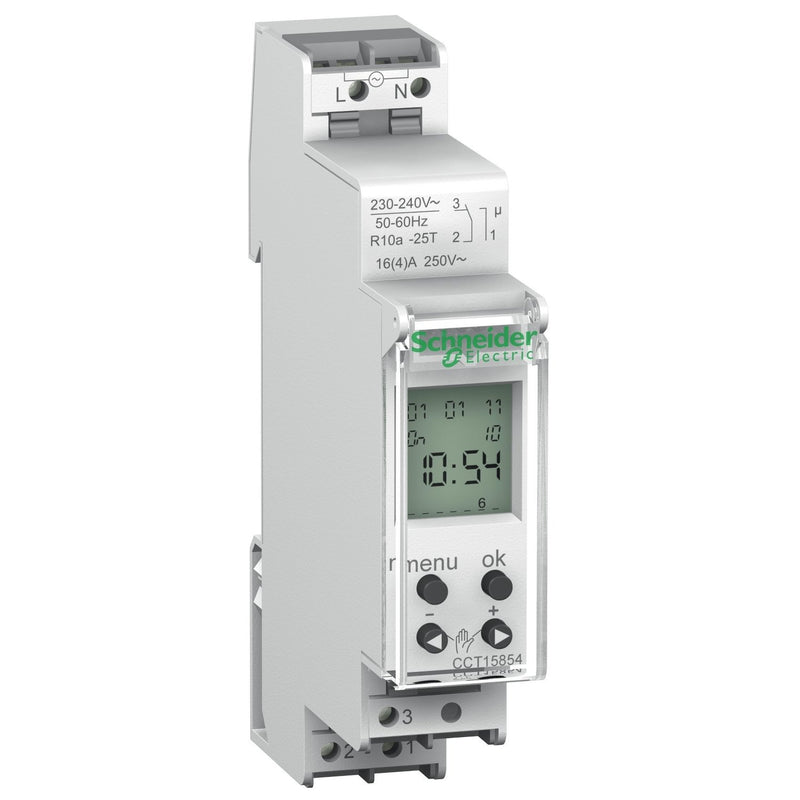

1 x Schneider Electric - Verteilerschaltuhr digital Digitale Zeitschaltuhr CCT15854 IHP 1c, 18mm, 24 Std
