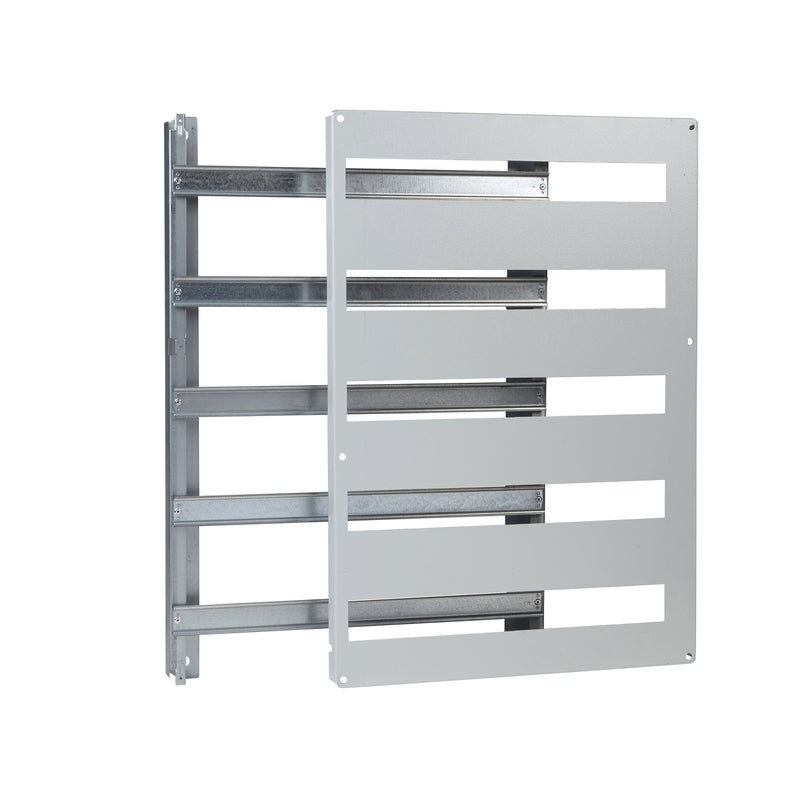

Schneider Electric - Verteilerfeld für Installationsverteiler Baukasten 88M NSYDLCR88 600X500X150-200

DL-Gehäuse für PanelSeT S3X und PanelSeT CRN Gehäuse. Das Rahmen ist an der Vorderseite des Gehäuses durch Befestigungselemente zu befestigen - an der Rückseite mit Halterungen zu befestigen. Die Breite beträgt 500mm. Die Höhe beträgt 555mm. Die Tiefe beträgt 110mm. Anzahl der 18-mm-Module ist 88 (1 Modul gleich 2 Schritte gleich 18 mm). Anzahl der horizontalen Reihen ist 4. Die Tiefe des Rahmens kann in der Höhe von 40 bis 85 mm für DIN-Schiene verstellt werden. Das Produkt ist gefertigt aus grauem Stahl (RAL 7035). Die Vorderseite hat die Farbe Grau (RAL 7035). Anzahl der Aussparungen ist 4. Der Bausatz besteht aus 1 Chassisstruktur, 1 Neutral-/Erdungsleiste 2 x 16 mm² 5 x 6 mm², 1 Frontplatte und 4 35-mm-DIN-Schienen. Der Korrosionsschutz wird durch eine Polyester-Pulverbeschichtung gewährleistet. Dieses Produkt ist als umweltfreundlich eingestuft, da es nur wenige gefährliche Stoffe enthält.

Technische Details
Höhe	555 mm
Breite	455 mm
Tiefe	110 mm
Anzahl der DIN-Schienen	4
Anzahl der Teilungseinheiten pro DIN-Schiene	22
Art der Abdeckung	mit Ausschnitt
Mit N-PE-Klemmen	ja
Mit Abdeckung	nein
Mit Montageplatte	nein

Lieferumfang:
1 x Chassisstruktur 1 Neutral-/Erdungsleiste 2 x 16 mm² 5 x 6 mm² 1 Frontplatte 4 35-mm-DIN-Schienen

Keine Downloads vorhanden.
