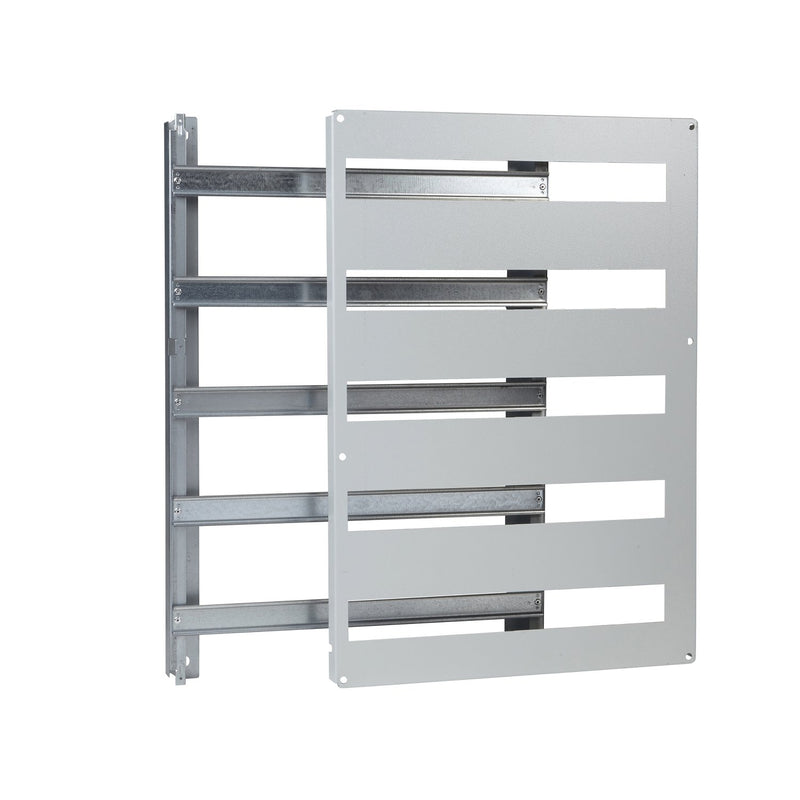

Schneider Electric - Verteilerfeld für Installationsverteiler Baukasten 18M 300X250X150 NSYDLCR18

DL-Gehäuse für PanelSeT S3X und PanelSeT CRN Gehäuse. Das Rahmen ist an der Vorderseite des Gehäuses mit Befestigungselementen zu befestigen - an der Rückseite mit Stützen. Die Breite beträgt 205mm. Die Höhe beträgt 255mm. Die Tiefe beträgt 110mm. Anzahl der 18-mm-Module ist 18 (1 Modul gleich 2 Schritte gleich 18 mm). Anzahl der horizontalen Reihen ist 2. Die Tiefe des Rahmens kann in der Höhe von 40 bis 85mm für DIN-Schiene eingestellt werden. Das Produkt ist gefertigt aus grauem Stahl (RAL 7035). Die Vorderseite hat die Farbe Grau (RAL 7035). Anzahl der Ausschnitte ist 2. Der Bausatz besteht aus 1 Rahmen, 1 Neutral-/Erdungsleiste 2 x 16 mm² 5 x 6 mm², 1 Frontplatte und 2 35-mm-DIN-Schienen. Der Korrosionsschutz wird durch eine Polyester-Pulverbeschichtung gewährleistet. Dieses Produkt ist als umweltfreundlich eingestuft, da es nur wenige gefährliche Stoffe enthält.

Technische Details
Höhe	255 mm
Breite	205 mm
Tiefe	110 mm
Anzahl der DIN-Schienen	2
Anzahl der Teilungseinheiten pro DIN-Schiene	9
Art der Abdeckung	mit Ausschnitt
Mit N-PE-Klemmen	ja
Mit Abdeckung	nein
Mit Montageplatte	nein

Lieferumfang:
1 x Rahmen
1 Neutral-/Erdungsleiste 2 x 16 mm² 5 x 6 mm²
1 Frontplatte
2 35-mm-DIN-Schienen

Keine Downloads vorhanden.
