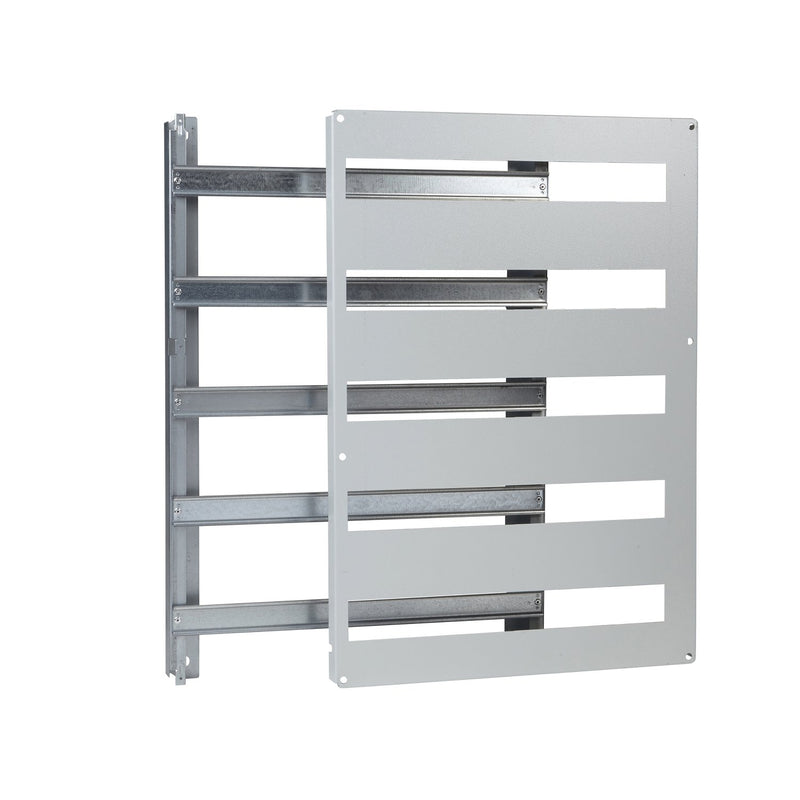

Schneider Electric - Verteilerfeld für Installationsverteiler Baukasten 135M 800X600X200 NSYDLCR135

DL-Gehäuse für PanelSeT S3X und PanelSeT CRN Gehäuse. Das Rahmen wird mit Befestigungselementen an der Vorderseite des Gehäuses befestigt - an der Rückseite mit Stützen. Die Breite beträgt 555mm. Die Höhe beträgt 755mm. Die Tiefe beträgt 110mm. Anzahl der 18-mm-Module ist 135 (1 Modul gleich 2 Stufen gleich 18 mm). Anzahl der horizontalen Reihen ist 5. Die Tiefe des Rahmens kann in der Höhe von 40 bis 85 mm für DIN-Schiene eingestellt werden. Das Produkt ist gefertigt aus grauem Stahl (RAL 7035). Die Vorderseite hat die Farbe Grau (RAL 7035). Anzahl der Ausschnitte ist 5. Der Bausatz besteht aus 1 Rahmen, 1 Neutral-/Erdungsleiste 2 x 16 mm² 5 x 6 mm², 1 Frontplatte und 5 35-mm-DIN-Schienen. Der Korrosionsschutz wird durch eine Polyester-Pulverbeschichtung gewährleistet. Dieses Produkt ist als umweltfreundlich eingestuft, da es nur wenige gefährliche Stoffe enthält.

Technische Details
Höhe	755 mm
Breite	555 mm
Tiefe	110 mm
Anzahl der DIN-Schienen	5
Anzahl der Teilungseinheiten pro DIN-Schiene	27
Art der Abdeckung	mit Ausschnitt
Mit N-PE-Klemmen	ja
Mit Abdeckung	nein
Mit Montageplatte	nein

Lieferumfang:
1 x Rahmen, 1 Neutral-/Erdungsleiste 2 x 16 mm² 5 x 6 mm², 1 Frontplatte und 5 35-mm-DIN-Schienen

Keine Downloads vorhanden.
