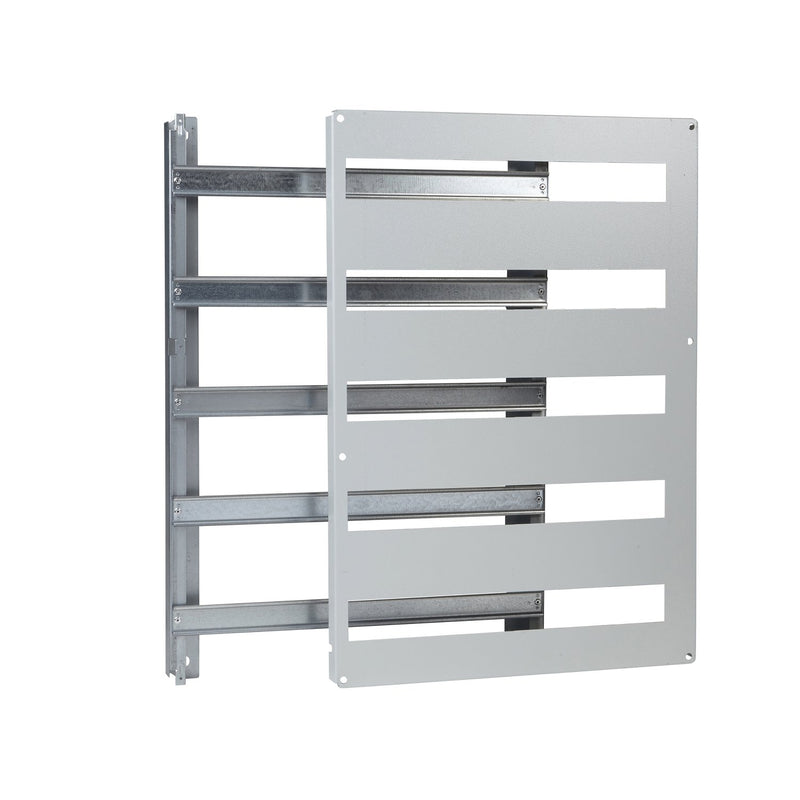

Schneider Electric - Verteilerfeld für Installationsverteiler Baukasten 110M 700X500X200 NSYDLCR110

DL-Gehäuse für PanelSeT S3X und PanelSeT CRN Gehäuse. Das Rahmen wird mit Befestigungselementen an der Vorderseite des Gehäuses befestigt - auf der Rückseite mit Stützen an der richtigen Stelle. Die Breite beträgt 455mm. Die Höhe beträgt 655mm. Die Tiefe beträgt 110mm. Anzahl der 18mm-Module ist 110 (1 Modul gleich 2 Stufen gleich 18 mm). Anzahl der horizontalen Reihen ist 5. Die Tiefe des Rahmens kann in der Höhe von 40 bis 85mm für DIN-Schiene eingestellt werden. Das Produkt ist gefertigt aus grauem Stahl (RAL 7035). Die Vorderseite hat die Farbe Grau (RAL 7035). Anzahl der Ausschnitte ist 5. Der Bausatz besteht aus 1 Rahmen, 1 Neutral-/Erdungsleiste 2 x 16 mm² 5 x 6 mm², 1 Frontplatte und 5 35mm DIN-Schienen. Der Korrosionsschutz wird durch eine Polyester-Pulverbeschichtung gewährleistet. Dieses Produkt ist als umweltfreundlich eingestuft, da es nur wenige gefährliche Stoffe enthält.

Technische Details
Höhe	655 mm
Breite	455 mm
Tiefe	110 mm
Anzahl der DIN-Schienen	5
Anzahl der Teilungseinheiten pro DIN-Schiene	22
Art der Abdeckung	mit Ausschnitt
Mit N-PE-Klemmen	ja
Mit Abdeckung	nein
Mit Montageplatte	nein

Lieferumfang:
1 x Rahmen 1 Neutral-/Erdungsleiste 2 x 16 mm² 5 x 6 mm² 1 Frontplatte 5 35mm DIN-Schienen

Keine Downloads vorhanden.
