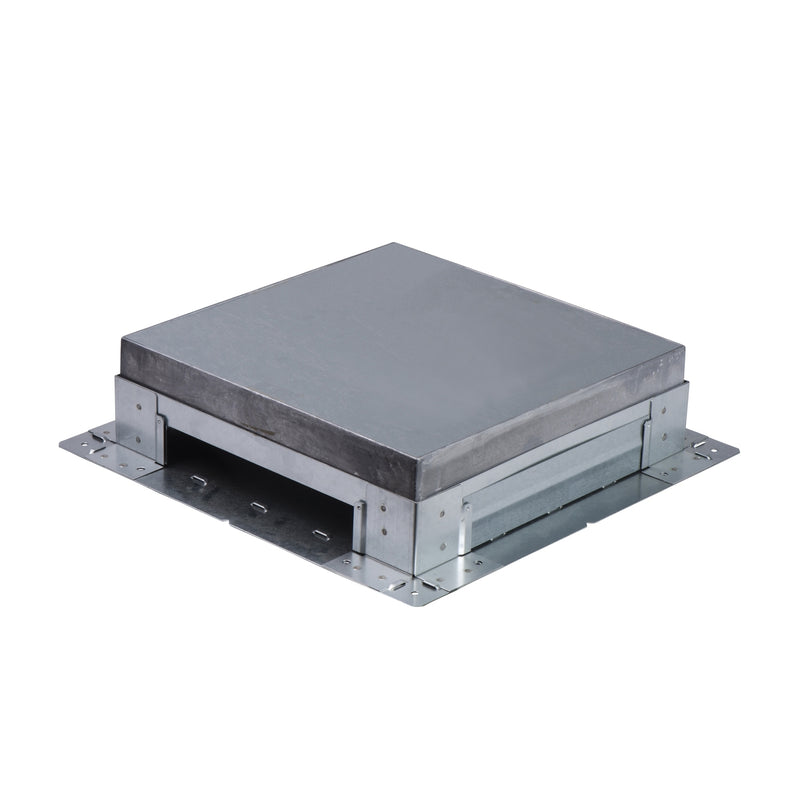

Schneider Electric - Unterflur-Gerätedose Unterflurdose UFB-IG 5197560 Bodentank T=70-110mm

Unterflurdose UFB-IG f. Bodentank Tiefe 70-110mm SV Typ UFB-IG. Unterflurdose für die Einbettung in Estrichböden mit einer Dicke von 70 bis 100 mm. Bei dickeren Böden als 110 mm den Abstandshalter UFB-MG als Erhöhung verwenden. Die Höhe der Unterflurdose ist in allen vier Ecken verstellbar, sodass die Unterflurdose stets dem endgültigen Bodenniveau angepasst werden kann. Die Unterflurdose wird mit Abstandsrahmen und drei Blindplatten UFB-AP geliefert. Geeignet für Bodentanks Typ UFB und Installationssäulen Typ POS, eingebaut in Befestigungsblech UFB-MP. Material Stahlblech S 235 JR, Aluminium AC-AlSi 9 Cu 3 (Fe).

Technische Details
Nenngröße	455 mm
Min. Estrichhöhe	70 mm
Nivellierbereich	40 mm
Geeignet für estrichüberdeckten Unterflurkanal	ja
Geeignet für estrichbündigen geschlossenen Unterflurkanal	ja
Kanalhöhe	28..38 mm
Kanalbreite	150..250 mm
Einbauöffnung für Aufflurtank	nein
Einbauöffnung für Einbaueinheit	quadratisch
Werkstoff der Seitenwand	Stahl
Geeignet für Dichtungseinbau	ja
Entkopplungsmöglichkeit Oberteil vom Unterteil	ja
Bodenblech	ja

Lieferumfang:
3 x Blindplatten UFB-AP
