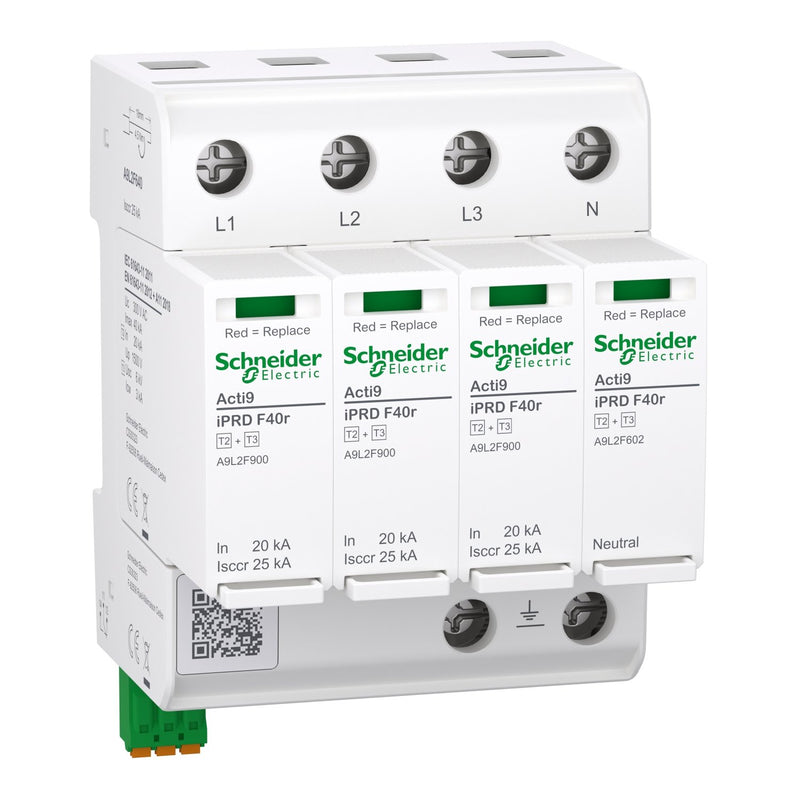

Schneider Electric - Überspannungsableiter für Energietechnik/Stromversorgung Überspannungsableiter A9L2F640 Acti9 iPRD F40r

Acti9 iPRD F40r modularer Überspannungsableiter Typ 2+3. integrierte Sicherung im Gerät, keine Ableitervorsicherung notwendig (vorsicherungsfrei). Fernmeldekontakt. Optische Funktions - / Defektanzeige des Ableiters und der integrierten Sicherung (grün OK/ rot Gerät defekt). Geeignet für TN-S und TT Netze. U0-Nennspannung 240 V AC (50/60Hz). Uc -höchste Dauerspannung 305V AC (N-PE) / 300V AC (L-N). In-Nennableitstossstrom 20/40 kA (L-N)/(N-PE). Imax -maximaler Ableitstossstrom 40/65 kA (L-N)/(N-PE). Uoc-Leerlaufspannung 6kV. (L-N/N-PE). Up-Schutzpegel 1,5 kV (L-N/N-PE). DIN-Hutschienenmontage. Abmessung (B) 72mm x (H) 105mm x (T) 70mm. Gewicht 478g. Schutzart IP20 integriert. Betriebstemperatur -40 bis +85 Grad Celsius. Entspricht IEC 61643-11:2011, EN 61643-11:2012+A11:2018.

Technische Details
Netzform DC	nein
Netzform IT	nein
Netzform TN	nein
Netzform TN-C	nein
Netzform TN-C-S	nein
Netzform TN-S	ja
Netzform TT	ja
Netzform sonstige	nein
Anzahl der Leiter (ohne Erde)	3
Nennableitstoßstrom (8/20)	20 kA
Max. Ableitstoßstrom (8/20)	40 kA
Nennspannung AC	240 V
Höchste Dauerspannung AC	300 V
Schutzpegel	1,5 kV
Schutzpegel L-N	1,5 kV
Schutzpegel N-PE	1,5 kV
Kurzschlussfestigkeit (Isccr)	25 kA
Integrierter Kurzschlussschutz	ja
Integrierte Vorsicherung	ja
Leckstromfrei	nein
Montageart	Hutschiene TH35
Baugröße	4 TE
Max. Leiterquerschnitt starr (ein-/mehrdrähtig)	35 mm²
Max. Leiterquerschnitt flexibel (feindrähtig)	25 mm²
Mit Fernmeldekontakt	ja
Signalisierung am Gerät	optisch
Prüfklasse Typ 2	ja
Schutzart (IP)	IP20

Lieferumfang:
1 x Schneider Electric - Überspannungsableiter A9L2F640 Acti9 iPRD F40r
