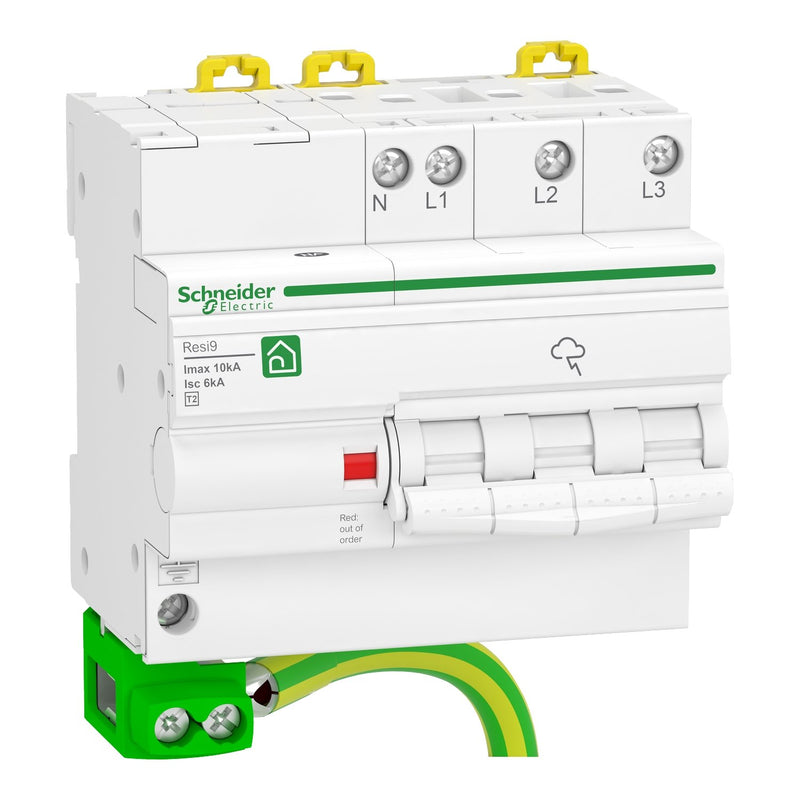

Schneider Electric - Überspannungsableiter für Energietechnik/Stromversorgung Überspannungs-Ableiter R9L16710 3P+N, Typ 2

Überspannungs-Ableiter Resi9,. 3 polig + N, Typ 2, maximaler Ableitstrom 10 kA, gemäß EN 61643-11. mit integrierter Vorsicherung (Leitungsschutzschalter). Betriebsspannung (Ue) 400V AC, Spannungsschutzpegel (Up): 1500 V. Anschlusskabel für Erdklemme wird mitgeliefert (20 cm).

Technische Details
Netzform DC	nein
Netzform IT	nein
Netzform TN	nein
Netzform TN-C	nein
Netzform TN-C-S	nein
Netzform TN-S	ja
Netzform TT	ja
Netzform sonstige	nein
Anzahl der Leiter (ohne Erde)	4
Nennableitstoßstrom (8/20)	5 kA
Max. Ableitstoßstrom (8/20)	10 kA
Nennspannung AC	230 V
Höchste Dauerspannung AC	275 V
Schutzpegel	1,5 kV
Schutzpegel L-N	1,5 kV
Schutzpegel N-PE	1,5 kV
Kurzschlussfestigkeit (Isccr)	6 kA
Integrierter Kurzschlussschutz	nein
Integrierte Vorsicherung	nein
Leckstromfrei	nein
Montageart	Hutschiene TH35
Baugröße	5 TE
Max. Leiterquerschnitt starr (ein-/mehrdrähtig)	25 mm²
Max. Leiterquerschnitt flexibel (feindrähtig)	16 mm²
Mit Fernmeldekontakt	nein
Signalisierung am Gerät	optisch
Prüfklasse Typ 2	ja
Schutzart (IP)	IP20

Lieferumfang:
1 x Überspannungs-Ableiter Resi9
1 x Anschlusskabel für Erdklemme (20 cm)

Keine Downloads vorhanden.
