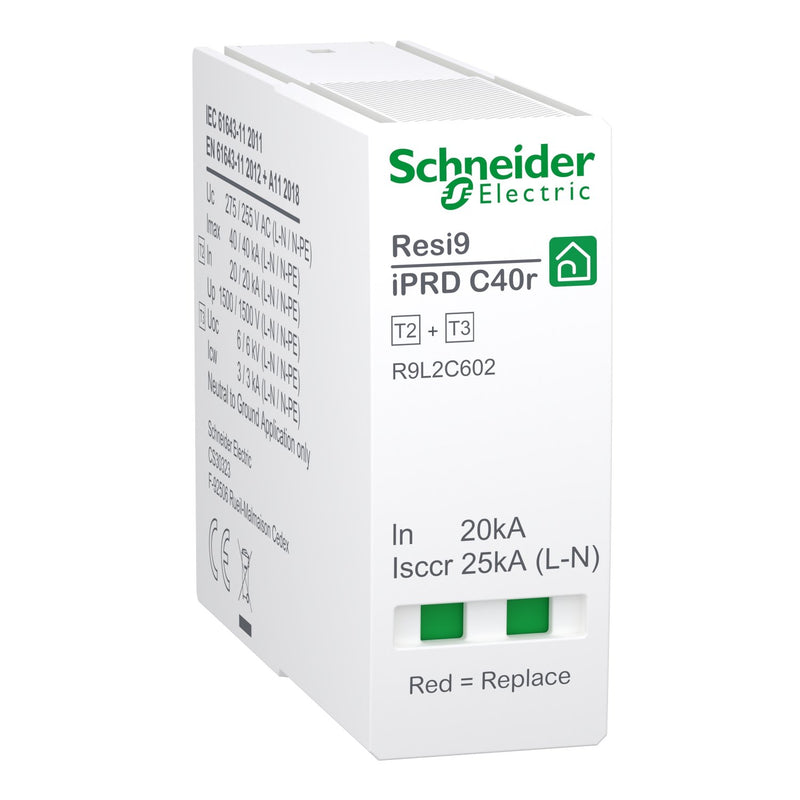

Schneider Electric - Überspannungsableiter für Energietechnik/Stromversorgung Ersatz-Schutzmodul R9L2C602 Überspannungsableit

Ersatzschutzmodul für Überspannungsableiter iPRD C40r 3P+N. geeignet für R9L2C640 (N-PE). Optische Statusanzeige des Ableiters (grün OK/ rot Gerät defekt). U0-Nennspannung 240 V AC (50/60Hz). Uc -höchste Dauerspannung 255VAC (N-PE) / 275VAC (L-N). In-Nennableitstossstrom 20 kA (L-N)/(N-PE). Imax -maximaler Ableitstossstrom 40 kA (L-N)/(N-PE). Uoc-Leerlaufspannung 6kV (L-N/N-PE). Up-Schutzpegel 1,5 kV (Typ 2+3) für (L-N/N-PE). Up-Schutzpegel 1,0 kV (Typ 3) für (L-N/N-PE). Abmessung (B) 18mm x (H) 45.3mm x (T) 54mm. Gewicht 65.5g. Schutzart IP20 integriert. Betriebstemperatur -40 bis +85 Grad Celsius. Entspricht IEC 61643-11:2011, EN 61643-11:2012+A11:2018.

Technische Details
Netzform DC	nein
Netzform IT	nein
Netzform TN	nein
Netzform TN-C	nein
Netzform TN-C-S	nein
Netzform TN-S	ja
Netzform TT	ja
Netzform sonstige	nein
Anzahl der Leiter (ohne Erde)	1
Nennableitstoßstrom (8/20)	20 kA
Max. Ableitstoßstrom (8/20)	40 kA
Nennspannung AC	230 V
Höchste Dauerspannung AC	255 V
Schutzpegel	1,5 kV
Schutzpegel L-N	1,5 kV
Schutzpegel N-PE	1,5 kV
Kurzschlussfestigkeit (Isccr)	25 kA
Integrierter Kurzschlussschutz	nein
Integrierte Vorsicherung	nein
Leckstromfrei	nein
Montageart	Hutschiene TH35
Baugröße	1 TE
Signalisierung am Gerät	optisch
Prüfklasse Typ 2	ja
Schutzart (IP)	IP20

Lieferumfang:
1 x Schneider Electric - Überspannungsableiter für Energietechnik/Stromversorgung Ersatz-Schutzmodul R9L2C602 Überspannungsableit.
