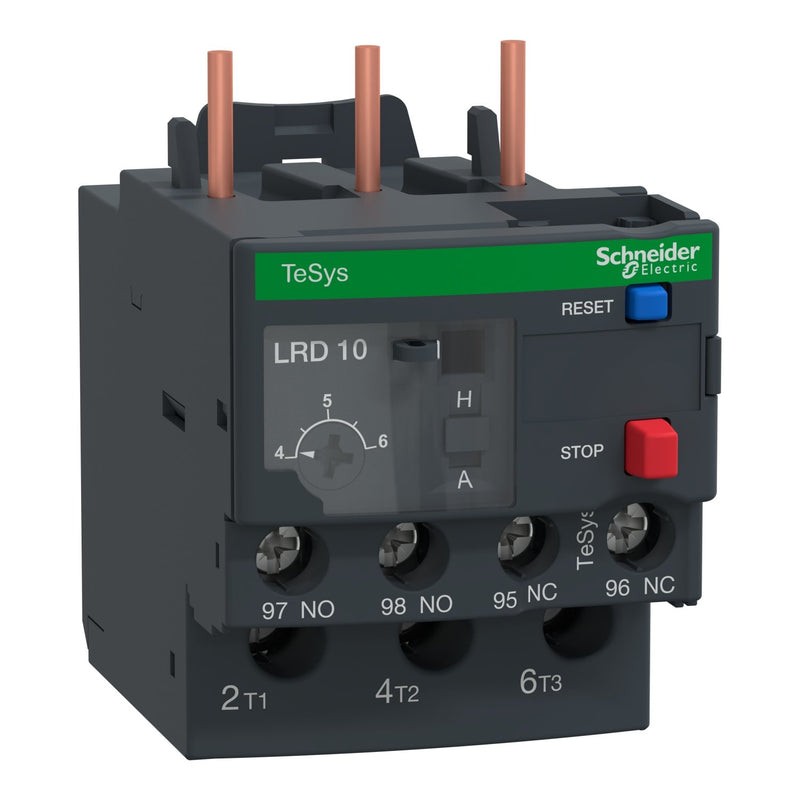

Schneider Electric - Überlastrelais thermisch Motorschutzrelais 4...6A LRD10L 1S1Ö Klasse 20

TeSys LRD thermisches Überlastrelais, 6A/690V, thermischer Einstellbereich 4-6A, Auslöseklasse 20, für den Schutz von 3-Phasen-Motoren 2,2kW@400V. Differenzialgerät mit Phasenausfall- und Lastunsymmetrieerkennung. Es verfügt über einen thermischen Einstellregler, einen Wahlschalter für die manuelle und automatische Rückstellung. Sowie auch einen Testwahlschalter für die Simulation einer Auslösung, Reset- und Stop-Tasten, eine Flaggenanzeige und 2 Hilfskontakte 1NO+1NC für die Fehlersignalisierung. Die Einstellungen sind durch eine durchsichtige Abdeckung geschützt, die durch eine Plombe verschlossen werden kann. Anschluss über Schraubklemmen, der Anschluss erfolgt direkt an die unteren Klemmen der 3-poligen Schütze LC1D09-D38. Montage auf DIN-Schiene oder Schraubbefestigung, getrennt vom Schütz, unter Verwendung eines Klemmenblocks LAD7B205 (separat zu bestellen). Multi-Standard zertifiziert (IEC, UL, CSA, CCC, EAC, ATEX, Marine), Green Premium konform (RoHs/Reach).

Technische Details
Einstellbarer Strombereich	4..6 A
Max. Bemessungsbetriebsspannung Ue	690 V
Montageart	Direktanbau
Anschlussart Hauptstromkreis	Schraubanschluss
Anzahl der Hilfskontakte als Öffner	1
Anzahl der Hilfskontakte als Schließer	1
Auslöseklasse	CLASS 20
Reset-Funktion Eingang	nein
Reset-Funktion automatisch	ja
Reset-Funktion Taster	ja

Lieferumfang:
1 x Schneider Electric - Überlastrelais thermisch Motorschutzrelais 4...6A LRD10L 1S1Ö Klasse 20
