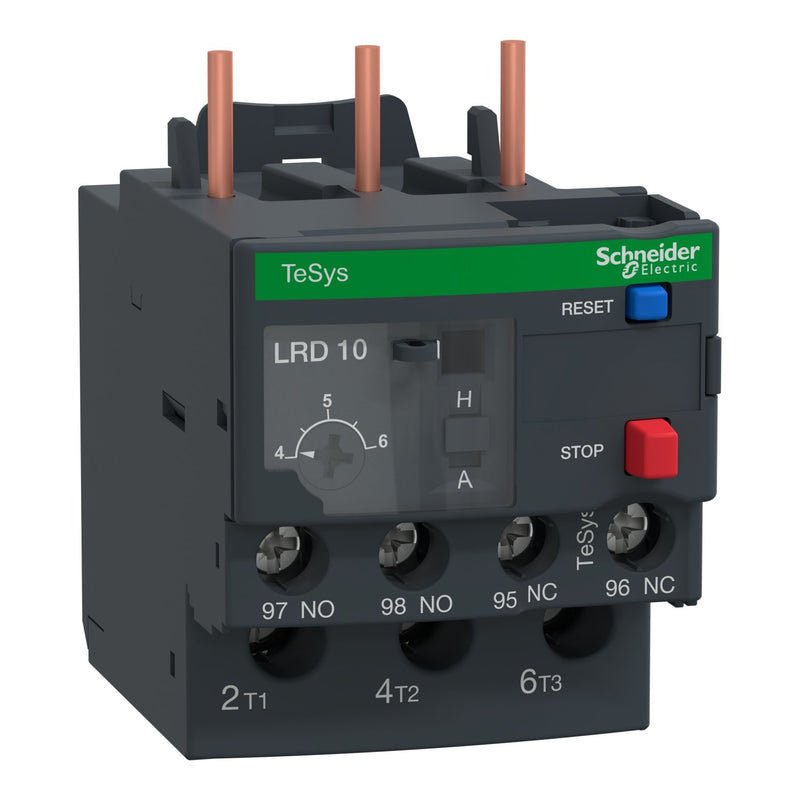

Schneider Electric - Überlastrelais thermisch Motorschutz-Relais LRD10 4,00-6,00A

TeSys LR 3-polige Motorschutzrelais. Motorschutzrelais. Einstellbereich_Relais 4-6 A, Max. Grösse aM 8, Max. Grösse BS88 16, Max. Grösse gG 16, MTZ 01, Verwendung D09-D38. Temperaturkompensiert mit Differentialschutz. Mit manueller oder automatischer Rückstellung. Auslöseklasse 10 A. Schraubklemmen. Montage direkt unter das Schütz. Auf der Gerätefrontseite Wahl der Rückstellung manuell oder automatisch. Roter Taster zur Auslösung der Funktion -Test . Blauer Taster für die Funktion -Aus und -Manuelle Rückstellung . Gelbe mechanische Anzeige erscheint bei Auslösung des Relais. Hilfsschalter 1S+1Ö.

Technische Details
Einstellbarer Strombereich	4..6 A
Max. Bemessungsbetriebsspannung Ue	690 V
Montageart	Direktanbau
Anschlussart Hauptstromkreis	Schraubanschluss
Anzahl der Hilfskontakte als Öffner	1
Anzahl der Hilfskontakte als Schließer	1
Auslöseklasse	CLASS 10 A
Reset-Funktion Eingang	nein
Reset-Funktion automatisch	ja
Reset-Funktion Taster	ja

Lieferumfang:
1 x Überlastrelais thermisch Motorschutz-Relais LRD10 4,00-6,00A
