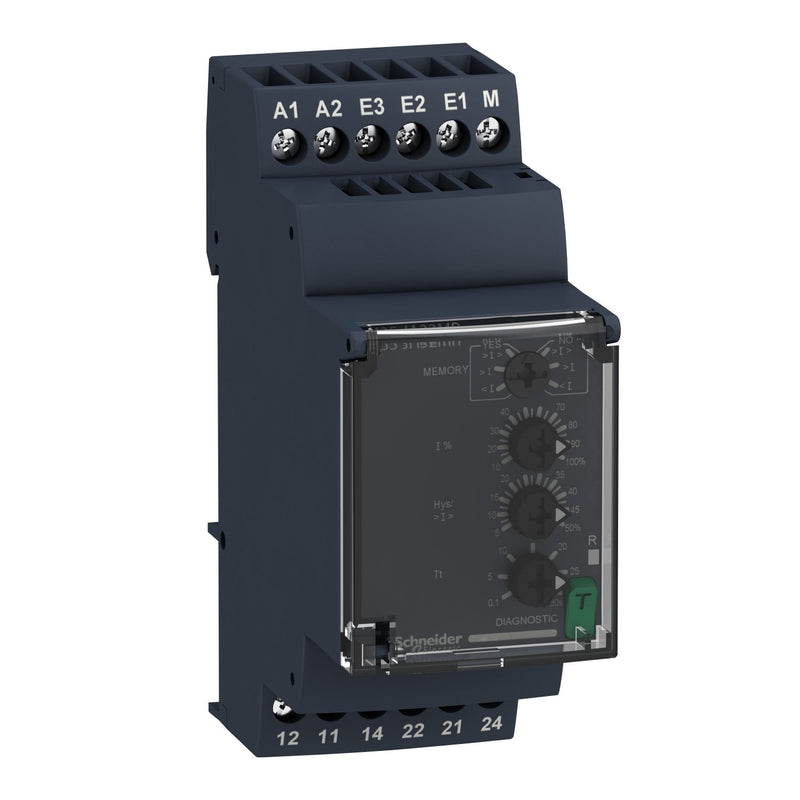

Schneider Electric - Stromüberwachungsgerät Stromwächter RM35JA32MR

Harmony Control. Dieses Stromüberwachungsrelais überwacht einen Leiter auf Über- oder Unterschreitung des eingestellten Grenzwertes (1,5-15 A). Dabei kann zwischen Überschreitung, Unterschreitung und Über- und Unterschreitung im Fenstermodus gewählt werden. Optional ist ein Fehlerspeicher wählbar, der bis zu einem Reset die Fehlermeldung hält. Zur Meldung sind zwei Relaiswechsler vorhanden, die bis 8 A belastbar sind. Die Arbeitsweise, der Grenzwert, die Schalthysterese und eine Abfallverzögerung sind einstellbar. Die Einstellungen erfolgen über Bedienelemente in der Front, die unter einer Klarsichtabdeckung gegen Veränderungen geschützt werden können. Mit einem beleuchteten Skalenpfeil läßt sich die Einstellung der Potentiometer sehr deutlich auch aus der Entfernung erkennen. Der frontseitige Diagnoseschalter ermöglicht das Ausschalten der Ausgangsrelais zum Test der Gesamtanwendung. Mit dem Schließen der Klarsichtabdeckung wird der Diagnoseschalter automatisch zurückgesetzt. Das Weitspannungsnetzteil (24-240 VAC/DC) ermöglicht einen universellen Einsatz. Zwei LEDs zeigt den Status an. Die Baubreite beträgt 35 mm und die Montage erfolgt auf der Hutschiene. Der Leitungsanschluss erfolgt über Schraubklemmen.

Technische Details
Ausführung des elektrischen Anschlusses	Schraubanschluss
Mit abnehmbaren Klemmen	nein
Spannungsart der Versorgungsspannung	AC/DC
Versorgungsspannung bei AC 50 Hz	24..240 V
Versorgungsspannung bei AC 60 Hz	24..240 V
Versorgungsspannung bei DC	24..240 V
Strommessbereich	0,15..15 A
1-Phasen-Unterstrom möglich	ja
3-Phasen-Unterstrom möglich	nein
1-Phasen-Überstrom möglich	ja
3-Phasen-Überstrom möglich	nein
1-Phasen-Fenster möglich	ja
3-Phasen-Fenster möglich	nein
Enthält Funktion Gleichspannung-Unterstrom	ja
Enthält Funktion Gleichspannung-Überstrom	ja
Funktion Gleichstrom-Fenster	ja
Min. einstellbare Ansprechverzögerungszeit	0 s
Max. zulässige Ansprechverzögerungszeit	0 s
Min. einstellbare Rückfallverzögerungszeit	0,1 s
Max. zulässige Rückfallverzögerungszeit	30 s
Externer Stromwandler	nein
Anzahl der Kontakte als Öffner	2
Anzahl der Kontakte als Schließer	2
Anzahl der Kontakte als Wechsler	2
Breite	35 mm
Höhe	90 mm
Tiefe	73 mm

Lieferumfang:
1 x Schneider Electric - Stromüberwachungsgerät Stromwächter RM35JA32MR
