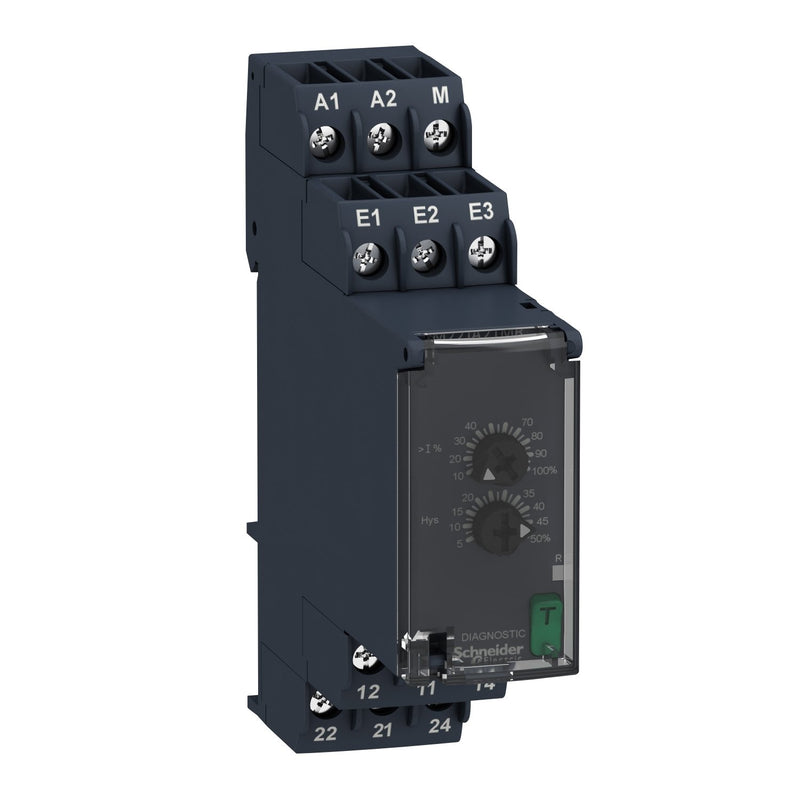

Schneider Electric - Stromüberwachungsgerät Stromwächter RM22JA21MR

Harmony Control. Dieses Stromüberwachungsrelais überwacht einen Leiter auf Überschreitung des eingestellten Grenzwertes (4-1000 mA). Zur Meldung sind zwei Relaiswechsler vorhanden, die bis 8 A belastbar sind. Der Grenzwert und die Schalthysterese sind einstellbar. Die Einstellungen erfolgen über Bedienelemente in der Front, die unter einer Klarsichtabdeckung gegen Veränderungen geschützt werden können. Mit einem beleuchteten Skalenpfeil läßt sich die Einstellung der Potentiometer sehr deutlich auch aus der Entfernung erkennen. Der frontseitige Diagnoseschalter ermöglicht das Ausschalten der Ausgangsrelais zum Test der Gesamtanwendung. Mit dem Schließen der Klarsichtabdeckung wird der Diagnoseschalter automatisch zurückgesetzt. Das Weitspannungsnetzteil (24-240 VAC/DC) ermöglicht einen universellen Einsatz. Drei LEDs zeigt den Status an. Die Baubreite beträgt 22,5 mm und die Montage erfolgt auf der Hutschiene. Der Leitungsanschluss erfolgt über Schraubklemmen.

Technische Details
Ausführung des elektrischen Anschlusses	Schraubanschluss
Mit abnehmbaren Klemmen	nein
Spannungsart der Versorgungsspannung	AC/DC
Versorgungsspannung bei AC 50 Hz	24..240 V
Versorgungsspannung bei AC 60 Hz	24..240 V
Versorgungsspannung bei DC	24..240 V
Strommessbereich	0,004..1 A
1-Phasen-Unterstrom möglich	nein
3-Phasen-Unterstrom möglich	nein
1-Phasen-Überstrom möglich	ja
3-Phasen-Überstrom möglich	nein
1-Phasen-Fenster möglich	ja
3-Phasen-Fenster möglich	nein
Enthält Funktion Gleichspannung-Unterstrom	nein
Enthält Funktion Gleichspannung-Überstrom	ja
Funktion Gleichstrom-Fenster	ja
Min. einstellbare Ansprechverzögerungszeit	0 s
Max. zulässige Ansprechverzögerungszeit	0 s
Min. einstellbare Rückfallverzögerungszeit	0,1 s
Max. zulässige Rückfallverzögerungszeit	30 s
Externer Stromwandler	nein
Anzahl der Kontakte als Öffner	2
Anzahl der Kontakte als Wechsler	2
Breite	22,5 mm
Höhe	90 mm
Tiefe	73 mm

Lieferumfang:
1 x Schneider Electric - Stromüberwachungsgerät Stromwächter RM22JA21MR
