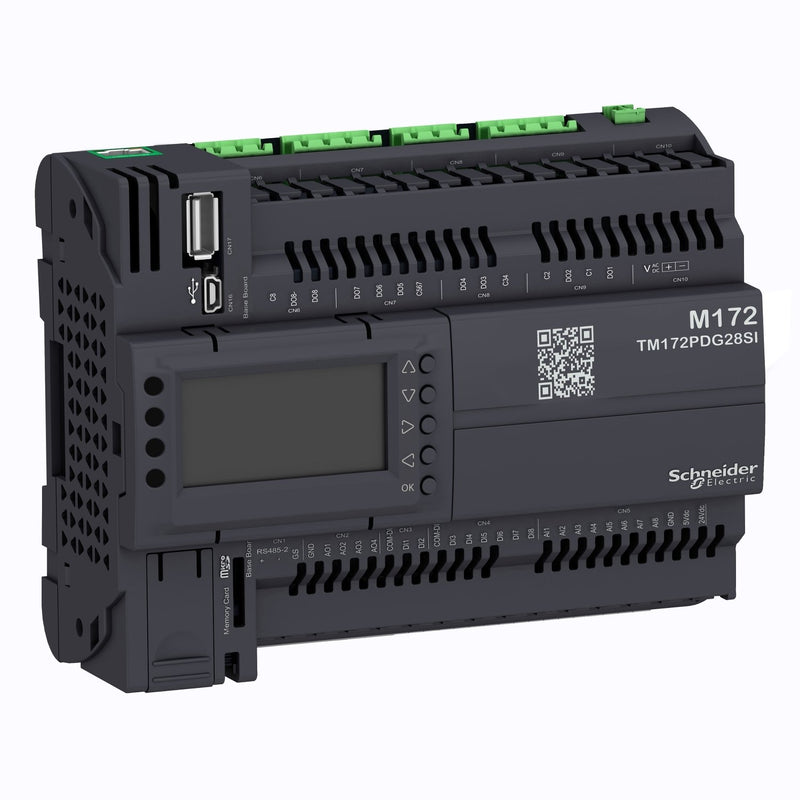

Schneider Electric - SPS-Grundgerät SPS-Steuerung Modicon M172 TM172PDG28SI Optimized 24VAC/DC

Die SPS Steuerung Modicon M172 in Performance Ausführung ist für jede Grösse von Applikationen Applikationen aus dem Bereich HLK-Maschinen und Pumpenautomatisierung ausgelegt. Mit integrierten und optionale Kommunikationsschnittstellen sowie Ethernet-Diensten bieten sich umfangreiche Möglichkeiten zur Vernetzung. Mit dem integriertem Display und Tasten lassen sich Steuerungsparametern direkt am Gerät einstellen. Die Steuerung verfügt über insgesamt 28 integrierte E/A, davon 8 digitale (potenzialfrei / HSC 2 kHz) und 8 konfigurierbare (U/I/T/R) analoge Eingänge, 8 digitale &amp
4 konfigurierbare (U/I/PWM) analoge Ausgänge. Integriert sind zwei RS485 Schnittstellen für Modbus SL Master/Slave (nur 1 Master) oder 1 BACnet MS/TP (B-AAC-Profil), sowie eine Ethernet Schnittstelle für Modbus TCP Master/ Slave &amp
BACnet IP (B-AAC-Profil), Ethernet (WebVisu, FTP usw.). Programm-Download möglich über USB-A oder Modbus SL. Verfügbare Ethernet-Dienste sind Remote-Zugnag, HTTP Webserver (Webvisu), FTP Client/Server, SNPT. Schacht für Micro-SD-Karte an Gerätefront zur Verwendung für Datenaufzeichnung und Webserver-Speicherung. Programmübertragung per Speicherstick über USB-A Schnittstelle. Möglichkeit der Programmierung mit PC über USB Mini-B Schnittstelle. Die Spannungsversorgung erfolgt über 24 VAC / 24 VDC. Die digitalen Ausgänge sind als Relais (3A) ausgeführt. Zwei Ausgänge sind als Halbleiterrelais (SSR, 0,5A) ausgeführt. Die Spannungsversorgung und RS485-Schnittstelle(n) sind potenzialgetrennt. Die Anschlüsse erfolgen mittels abnehmbaren Schraubklemmleisten (nicht im Lieferumfang enthalten). Montage auf 35mm Hutschiene oder Montageplatte mit Befestigungszubehör. Wird mit kostenfreier Software EcoStruxure Machine Expert - HVAC programmiert. Zertifiziert nach CE, cURus (UL recognized), CSA, EAC, RCM, RoHS China, BACnet BTL.

Technische Details
Versorgungsspannung bei AC 50 Hz	24 V
Versorgungsspannung bei AC 60 Hz	24 V
Versorgungsspannung bei DC	20..38 V
Spannungsart der Versorgungsspannung	AC/DC
Anzahl der Relaisausgänge	8
Ausführung	kompakt
Bearbeitungszeit (1K, Binäranweisung)	0,3 ms
Anzahl der HW-Schnittstellen Industrial Ethernet	1
Anzahl der HW-Schnittstellen seriell RS-485	2
Anzahl der HW-Schnittstellen USB	2
Anzahl der HW-Schnittstellen sonstige	1
Anzahl der analogen Ausgänge	4
Anzahl der analogen Eingänge	8
Anzahl der digitalen Eingänge	8
Anzahl der digitalen Ausgänge	8
Mit optischer Schnittstelle	nein
Unterstützt Protokoll für TCP/IP	ja
Unterstützt Protokoll für PROFIBUS	nein
Unterstützt Protokoll für CAN	ja
Unterstützt Protokoll für EtherCAT	nein
Unterstützt Protokoll für INTERBUS	nein
Unterstützt Protokoll für ASI	nein
Unterstützt Protokoll für KNX	nein
Unterstützt Protokoll für MODBUS	nein
Unterstützt Protokoll für Data-Highway	nein
Unterstützt Protokoll für DeviceNet	nein
Unterstützt Protokoll für SUCONET	nein
Unterstützt Protokoll für LON	nein
Unterstützt Protokoll für PROFINET IO	nein
Unterstützt Protokoll für PROFINET CBA	nein
Unterstützt Protokoll für SERCOS	nein
Unterstützt Protokoll für Foundation Fieldbus	nein
Unterstützt Protokoll für EtherNet/IP	ja
Unterstützt Protokoll für AS-Interface Safety at Work	nein
Unterstützt Protokoll für DeviceNet Safety	nein
Unterstützt Protokoll für INTERBUS-Safety	nein
Unterstützt Protokoll für PROFIsafe	nein
Unterstützt Protokoll für SafetyBUS p	nein
Unterstützt Protokoll für sonstige Bussysteme	nein
Unterstützt Protokoll für DNP3	nein
Unterstützt Protokoll für IEC 60870	nein
Unterstützt Protokoll für IEC 61850 Ethernet	nein
Funkstandard Bluetooth	nein
Funkstandard WLAN 802.11	nein
Funkstandard GPRS	nein
Funkstandard GSM	nein
Funkstandard UMTS	nein
LTE	nein
IO-Link Master	nein
Systemkomponente	nein
Redundanzfähigkeit	nein
Mit Display	ja
Speicherart	sonstige
Speichergröße	0,512 kByte
Programmspeichererweiterung möglich	nein
Tragschienenmontage möglich	ja
Wand-/Direktmontage möglich	ja
Fronteinbau möglich	nein
Rack-Montage möglich	nein
Geeignet für Sicherheitsfunktionen	nein
SIL nach IEC 61508	ohne
Performance Level nach EN ISO 13849-1	ohne
Zugehöriges Betriebsmittel (Ex ia)	nein
Zugehöriges Betriebsmittel (Ex ib)	nein
Explosionsschutz-Kategorie für Gas	ohne
Explosionsschutz-Kategorie für Staub	ohne
Zertifiziert für UL-Gefahrenbereich Klasse I	nein
Zertifiziert für UL-Gefahrenbereich Klasse II	nein
Zertifiziert für UL-Gefahrenbereich Klasse III	nein
Zertifiziert für UL-Gefahrenbereich Division 1	nein
Zertifiziert für UL-Gefahrenbereich Division 2	nein
Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen)	nein
Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff)	nein
Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen)	nein
Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan)	nein
Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube)	nein
Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube)	nein
Zertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube)	nein
Breite	144 mm
Höhe	110 mm
Tiefe	60,5 mm

Lieferumfang:
1 x SPS-Grundgerät SPS-Steuerung Modicon M172 TM172PDG28SI Optimized 24VAC/DC
