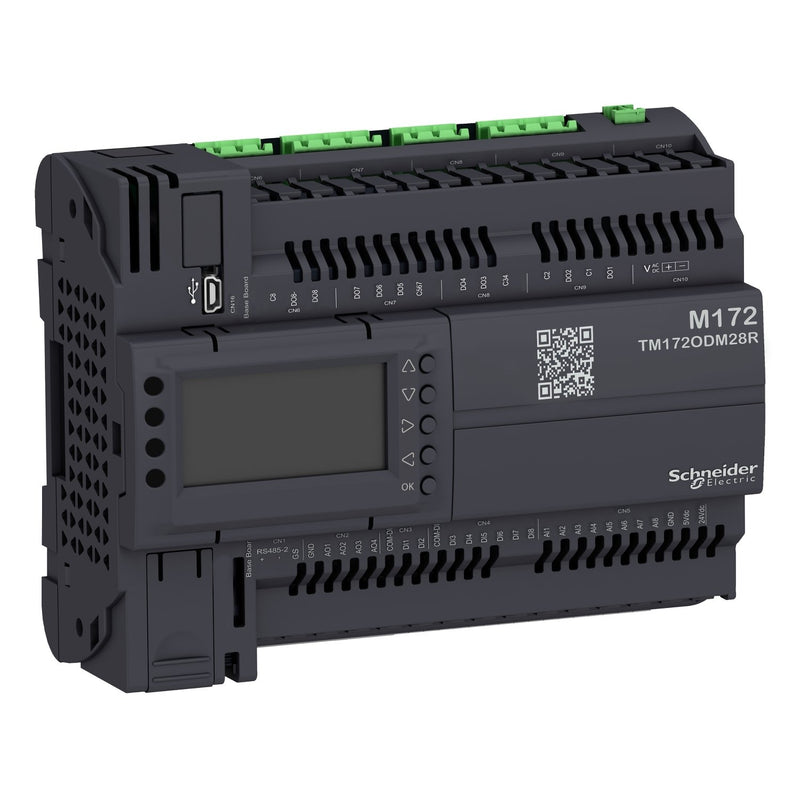

Die SPS Steuerung Modicon M172 in Optimized Ausführung ist für jede Grösse von Applikationen Applikationen aus dem Bereich HLK-Maschinen und Pumpenautomatisierung ausgelegt. Mit integrierten und optionale Schnittstellen ist die Steuerung flexibel vernetzbar. Mit dem integriertem Display und Tasten lassen sich Steuerungsparametern direkt am Gerät einstellen. Die Steuerung verfügt über insgesamt 28 integrierte E/A, davon 8 digitale (potenzialfrei / HSC 2 kHz) und 8 konfigurierbare (U/I/T/R) analoge Eingänge, 8 digitale &
4 konfigurierbare (U/I/PWM) analoge Ausgänge. Integriert sind zwei RS485 Schnittstellen für Modbus SL (Master/Slave) (nur 1 Master) oder eine für BACnet MS/TP (B-AAC-Profil, BACnet BTL-zertifiziert). Programm-Download möglich über USB-A oder Modbus SL. Ethernet-Dienste nur mit optionalem Kommunikationsmodul nutzbar. Schacht für Micro-SD-Karte an Gerätefront zur Verwendung für Datenaufzeichnung und Webserver-Speicherung. Möglichkeit der Programmierung mit PC über USB Mini-B Schnittstelle. Die Spannungsversorgung erfolgt über 24 VAC / 24 VDC. Die digitalen Ausgänge sind als Relais (3A) ausgeführt. Die Anschlüsse erfolgen mittels abnehmbaren Schraubklemmleisten (nicht im Lieferumfang enthalten). Montage auf 35mm Hutschiene oder Montageplatte mit Befestigungszubehör. Wird mit kostenfreier Software EcoStruxure Machine Expert - HVAC programmiert. Zertifiziert nach CE, cURus (UL recognized), CSA, EAC, RCM, RoHS China, BACnet BTL.
| Technische Details |
|---|
| Versorgungsspannung bei AC 50 Hz |
24 V |
| Versorgungsspannung bei AC 60 Hz |
24 V |
| Versorgungsspannung bei DC |
20..38 V |
| Spannungsart der Versorgungsspannung |
AC/DC |
| Anzahl der Relaisausgänge |
8 |
| Ausführung |
kompakt |
| Bearbeitungszeit (1K, Binäranweisung) |
0,3 ms |
| Anzahl der HW-Schnittstellen seriell RS-485 |
2 |
| Anzahl der HW-Schnittstellen USB |
1 |
| Anzahl der HW-Schnittstellen sonstige |
1 |
| Anzahl der analogen Ausgänge |
4 |
| Anzahl der analogen Eingänge |
8 |
| Anzahl der digitalen Eingänge |
8 |
| Anzahl der digitalen Ausgänge |
8 |
| Mit optischer Schnittstelle |
nein |
| Unterstützt Protokoll für TCP/IP |
nein |
| Unterstützt Protokoll für PROFIBUS |
nein |
| Unterstützt Protokoll für CAN |
ja |
| Unterstützt Protokoll für EtherCAT |
nein |
| Unterstützt Protokoll für INTERBUS |
nein |
| Unterstützt Protokoll für ASI |
nein |
| Unterstützt Protokoll für KNX |
nein |
| Unterstützt Protokoll für MODBUS |
nein |
| Unterstützt Protokoll für Data-Highway |
nein |
| Unterstützt Protokoll für DeviceNet |
nein |
| Unterstützt Protokoll für SUCONET |
nein |
| Unterstützt Protokoll für LON |
nein |
| Unterstützt Protokoll für PROFINET IO |
nein |
| Unterstützt Protokoll für PROFINET CBA |
nein |
| Unterstützt Protokoll für SERCOS |
nein |
| Unterstützt Protokoll für Foundation Fieldbus |
nein |
| Unterstützt Protokoll für EtherNet/IP |
nein |
| Unterstützt Protokoll für AS-Interface Safety at Work |
nein |
| Unterstützt Protokoll für DeviceNet Safety |
nein |
| Unterstützt Protokoll für INTERBUS-Safety |
nein |
| Unterstützt Protokoll für PROFIsafe |
nein |
| Unterstützt Protokoll für SafetyBUS p |
nein |
| Unterstützt Protokoll für sonstige Bussysteme |
nein |
| Unterstützt Protokoll für DNP3 |
nein |
| Unterstützt Protokoll für IEC 60870 |
nein |
| Unterstützt Protokoll für IEC 61850 Ethernet |
nein |
| Funkstandard Bluetooth |
nein |
| Funkstandard WLAN 802.11 |
nein |
| Funkstandard GPRS |
nein |
| Funkstandard GSM |
nein |
| Funkstandard UMTS |
nein |
| LTE |
nein |
| IO-Link Master |
nein |
| Systemkomponente |
nein |
| Redundanzfähigkeit |
nein |
| Mit Display |
ja |
| Speicherart |
sonstige |
| Speichergröße |
0,512 kByte |
| Programmspeichererweiterung möglich |
nein |
| Tragschienenmontage möglich |
ja |
| Wand-/Direktmontage möglich |
ja |
| Fronteinbau möglich |
nein |
| Rack-Montage möglich |
nein |
| Geeignet für Sicherheitsfunktionen |
nein |
| SIL nach IEC 61508 |
ohne |
| Performance Level nach EN ISO 13849-1 |
ohne |
| Zugehöriges Betriebsmittel (Ex ia) |
nein |
| Zugehöriges Betriebsmittel (Ex ib) |
nein |
| Explosionsschutz-Kategorie für Gas |
ohne |
| Explosionsschutz-Kategorie für Staub |
ohne |
| Zertifiziert für UL-Gefahrenbereich Klasse I |
nein |
| Zertifiziert für UL-Gefahrenbereich Klasse II |
nein |
| Zertifiziert für UL-Gefahrenbereich Klasse III |
nein |
| Zertifiziert für UL-Gefahrenbereich Division 1 |
nein |
| Zertifiziert für UL-Gefahrenbereich Division 2 |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube) |
nein |
| Breite |
144 mm |
| Höhe |
110 mm |
| Tiefe |
60,5 mm |
