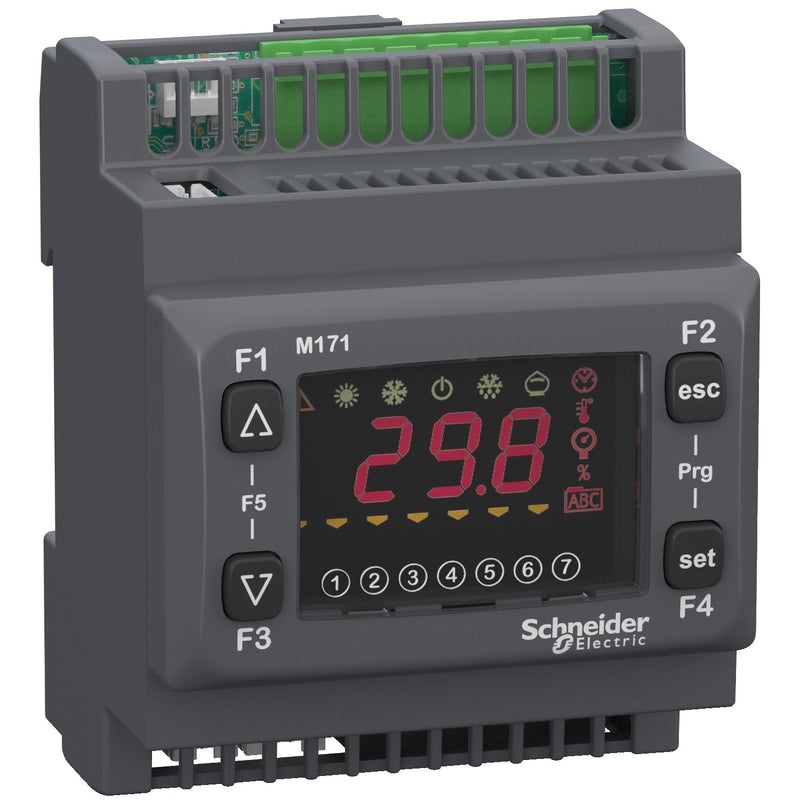

Die SPS-Steuerung Modicon M171 in Optimized Ausführung ist für einfache und kompakte Applikationen aus dem Bereich HLK-Maschinen und Pumpenautomatisierung ausgelegt. Dank ihrer kleinen Bauform ist sie platzsparend einsetzbar. Mit dem integriertem Display und Tasten lassen sich Steuerungsparametern direkt am Gerät einstellen. Die Steuerung verfügt über insgesamt 22 integrierte E/A, davon 6 digitale und 5 konfigurierbare (U/I/T) analoge Eingänge, 6 digitale und 5 konfigurierbare (U/I/PWM/PPM) analoge Ausgänge. Integrierte Modbus SL Schnittstelle die auch Remote-Download ermöglicht. Die Spannungsversorgung erfolgt über 12 VAC bis 24 VAC. Die digitalen Ausgänge sind als Relais (2A / 230VAC) ausgeführt. Ein Ausgang ist als Open Collector ausgeführt sowie zwei weitere als Halbleiterrelais (3A / 230VAC). Die Anschlüsse erfolgen mittels abnehmbaren Schraubklemmleisten (nicht im Lieferumfang enthalten). Montage auf 35mm Hutschiene. Wird mit kostenfreier Software EcoStruxure Machine Expert - HVAC programmiert. Zertifiziert nach CE, cURus (UL recognized), CSA, EAC, RCM, RoHS China.
| Technische Details |
|---|
| Versorgungsspannung bei AC 50 Hz |
12..24 V |
| Versorgungsspannung bei AC 60 Hz |
12..24 V |
| Versorgungsspannung bei DC |
22..26 V |
| Spannungsart der Versorgungsspannung |
AC/DC |
| Anzahl der Relaisausgänge |
3 |
| Ausführung |
kompakt |
| Bearbeitungszeit (1K, Binäranweisung) |
100 ms |
| Anzahl der HW-Schnittstellen seriell RS-485 |
1 |
| Anzahl der HW-Schnittstellen sonstige |
1 |
| Anzahl der analogen Ausgänge |
3 |
| Anzahl der analogen Eingänge |
5 |
| Anzahl der digitalen Eingänge |
6 |
| Anzahl der digitalen Ausgänge |
6 |
| Mit optischer Schnittstelle |
nein |
| Unterstützt Protokoll für TCP/IP |
nein |
| Unterstützt Protokoll für PROFIBUS |
nein |
| Unterstützt Protokoll für CAN |
nein |
| Unterstützt Protokoll für EtherCAT |
nein |
| Unterstützt Protokoll für INTERBUS |
nein |
| Unterstützt Protokoll für ASI |
nein |
| Unterstützt Protokoll für KNX |
nein |
| Unterstützt Protokoll für MODBUS |
ja |
| Unterstützt Protokoll für Data-Highway |
nein |
| Unterstützt Protokoll für DeviceNet |
nein |
| Unterstützt Protokoll für SUCONET |
nein |
| Unterstützt Protokoll für LON |
nein |
| Unterstützt Protokoll für PROFINET IO |
nein |
| Unterstützt Protokoll für PROFINET CBA |
nein |
| Unterstützt Protokoll für SERCOS |
nein |
| Unterstützt Protokoll für Foundation Fieldbus |
nein |
| Unterstützt Protokoll für EtherNet/IP |
nein |
| Unterstützt Protokoll für AS-Interface Safety at Work |
nein |
| Unterstützt Protokoll für DeviceNet Safety |
nein |
| Unterstützt Protokoll für INTERBUS-Safety |
nein |
| Unterstützt Protokoll für PROFIsafe |
nein |
| Unterstützt Protokoll für SafetyBUS p |
nein |
| Unterstützt Protokoll für sonstige Bussysteme |
ja |
| Unterstützt Protokoll für DNP3 |
nein |
| Unterstützt Protokoll für IEC 60870 |
nein |
| Unterstützt Protokoll für IEC 61850 Ethernet |
nein |
| Funkstandard Bluetooth |
nein |
| Funkstandard WLAN 802.11 |
nein |
| Funkstandard GPRS |
nein |
| Funkstandard GSM |
nein |
| Funkstandard UMTS |
nein |
| LTE |
nein |
| IO-Link Master |
nein |
| Systemkomponente |
ja |
| Redundanzfähigkeit |
nein |
| Mit Display |
ja |
| Speicherart |
sonstige |
| Programmspeichererweiterung möglich |
nein |
| Tragschienenmontage möglich |
ja |
| Wand-/Direktmontage möglich |
nein |
| Fronteinbau möglich |
nein |
| Rack-Montage möglich |
nein |
| Geeignet für Sicherheitsfunktionen |
nein |
| SIL nach IEC 61508 |
ohne |
| Performance Level nach EN ISO 13849-1 |
ohne |
| Zugehöriges Betriebsmittel (Ex ia) |
nein |
| Zugehöriges Betriebsmittel (Ex ib) |
nein |
| Explosionsschutz-Kategorie für Gas |
ohne |
| Explosionsschutz-Kategorie für Staub |
ohne |
| Zertifiziert für UL-Gefahrenbereich Klasse I |
nein |
| Zertifiziert für UL-Gefahrenbereich Klasse II |
nein |
| Zertifiziert für UL-Gefahrenbereich Klasse III |
nein |
| Zertifiziert für UL-Gefahrenbereich Division 1 |
nein |
| Zertifiziert für UL-Gefahrenbereich Division 2 |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube) |
nein |
| Breite |
70,2 mm |
| Höhe |
87 mm |
| Tiefe |
61,7 mm |
