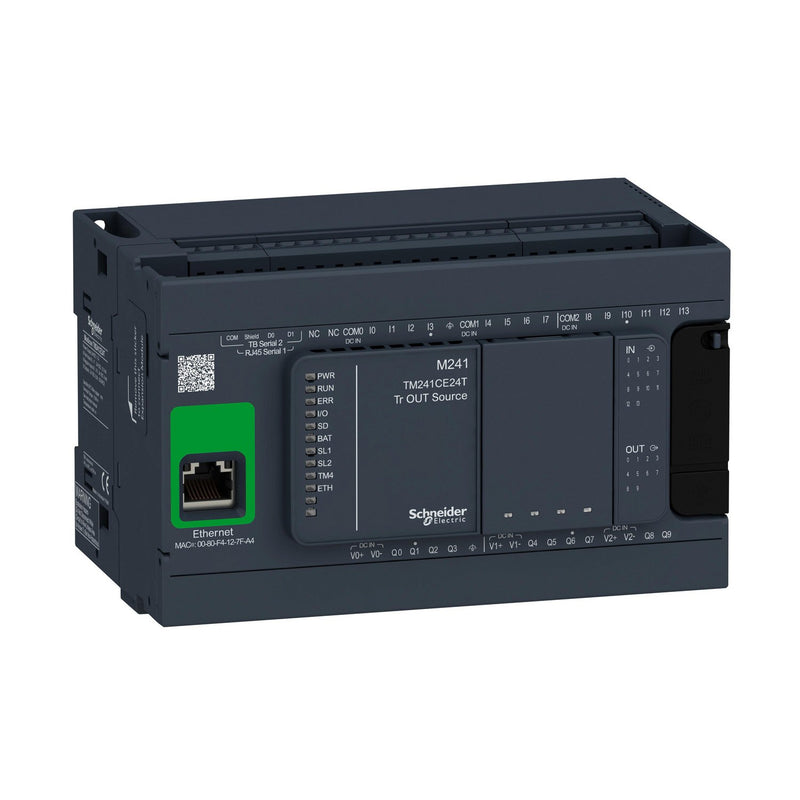

SPS-Steuerung Modicon M241 mit 22ns / boolsche Anweisung für die Automatisierung von kompakten, leistungsfähigen und vernetzten industriellen Maschinen. Insgesamt 24 integrierten E/A, davon 14 digitale (6x Standard und 8x HSC mit 200kHz) Eingänge, 10 digitale Ausgänge (6x Standard und 4x Impulsgenerator mit 100kHz). Eine Ethernet-Schnittstelle mit RJ45-Buchse für EtherNet/IP Adapter/Originator und Modbus TCP Client/Server, I/O Scanner, UDP, TCP, SQL Client, SNMP Client/Server V1/V2, OPC UA Server, SNTP Client, DNS Client sowie Webserver. Eine RS485/RS232-Schnittstelle mit RJ45-Buchse und eine RS485-Schnittstelle mit Schraubklemmleiste für Modbus ASCII/RTU Master/Slave, ASCII character string. Die Spannungsversorgung erfolgt über 24VDC. Die digitalen Ausgänge sind ausgeführt als Source-Transistor (0,5A bzw. 0,1A bei Verwendung als schneller Ausgang). Erweiterbar mit bis zu einem Steckmodul. 54MB integrierter RAM-Speicher und 128MB Flash-Speicher. Integrierte Regelung für bis zu 4 koordinierte Achsen. Position Control (PTO) mit Trapez- oder S-Profil für 2 Achsen in Pulse-Direction (P/D)-Mode, CW/CCW-Mode, PWM, FG. Ausgestattet mit einem Steckplatz für SD-Karte, einem USB-mini-B-Port zur Programmierung, einem Run/Stop-Schalter und QR-Code für direkten Zugriff auf technische Dokumentation. Lokale und dezentrale E/A-Erweiterung mit Modicon TM3/TM5 E/A-System. Programmierung und Konfiguration mittels Software EcoStruxure Machine Expert (Download über www.se.com). SPS-Programmierung nach IEC 61131-3 in den Programmiersprachen Strukturierter Text (ST), Funktionsblockdiagramm (FBD/CFC) Anweisungsliste (AWL), Kontaktplan (KOP) oder Ablaufsprache (SFC) auf Basis von CODESYS V3. Anschluss über abnehmbare Schraubklemmleisten. Umgebungstemperatur im Betrieb -10°C bis +55°C. Montage auf 35mm DIN-Hutschiene oder direkt auf Schalttafel. Zertifiziert nach CE, cULus Listing Mark, CSA, EAC, LR, ABS, DNV-GL, ODVA, Achilles.
| Technische Details |
|---|
| Versorgungsspannung bei DC |
19,19999999..28,8 V |
| Spannungsart der Versorgungsspannung |
DC |
| Ausführung |
kompakt |
| Bearbeitungszeit (1K, Binäranweisung) |
0,022 ms |
| Anzahl der HW-Schnittstellen Industrial Ethernet |
1 |
| Anzahl der HW-Schnittstellen seriell RS-232 |
2 |
| Anzahl der HW-Schnittstellen seriell RS-485 |
2 |
| Anzahl der HW-Schnittstellen USB |
1 |
| Anzahl der digitalen Eingänge |
14 |
| Anzahl der digitalen Ausgänge |
10 |
| Mit optischer Schnittstelle |
nein |
| Unterstützt Protokoll für TCP/IP |
ja |
| Unterstützt Protokoll für PROFIBUS |
nein |
| Unterstützt Protokoll für CAN |
nein |
| Unterstützt Protokoll für EtherCAT |
nein |
| Unterstützt Protokoll für INTERBUS |
nein |
| Unterstützt Protokoll für ASI |
nein |
| Unterstützt Protokoll für KNX |
nein |
| Unterstützt Protokoll für MODBUS |
ja |
| Unterstützt Protokoll für Data-Highway |
nein |
| Unterstützt Protokoll für DeviceNet |
nein |
| Unterstützt Protokoll für SUCONET |
nein |
| Unterstützt Protokoll für LON |
nein |
| Unterstützt Protokoll für PROFINET IO |
nein |
| Unterstützt Protokoll für PROFINET CBA |
nein |
| Unterstützt Protokoll für SERCOS |
nein |
| Unterstützt Protokoll für Foundation Fieldbus |
nein |
| Unterstützt Protokoll für EtherNet/IP |
ja |
| Unterstützt Protokoll für AS-Interface Safety at Work |
nein |
| Unterstützt Protokoll für DeviceNet Safety |
nein |
| Unterstützt Protokoll für INTERBUS-Safety |
nein |
| Unterstützt Protokoll für PROFIsafe |
nein |
| Unterstützt Protokoll für SafetyBUS p |
nein |
| Unterstützt Protokoll für sonstige Bussysteme |
nein |
| Unterstützt Protokoll für DNP3 |
nein |
| Unterstützt Protokoll für IEC 60870 |
nein |
| Unterstützt Protokoll für IEC 61850 Ethernet |
nein |
| Funkstandard Bluetooth |
nein |
| Funkstandard WLAN 802.11 |
nein |
| Funkstandard GPRS |
nein |
| Funkstandard GSM |
nein |
| Funkstandard UMTS |
nein |
| LTE |
nein |
| IO-Link Master |
nein |
| Systemkomponente |
nein |
| Redundanzfähigkeit |
nein |
| Mit Display |
nein |
| Speicherart |
NVRAM |
| Speichergröße |
64000 kByte |
| Programmspeichererweiterung möglich |
ja |
| Tragschienenmontage möglich |
ja |
| Wand-/Direktmontage möglich |
ja |
| Fronteinbau möglich |
nein |
| Rack-Montage möglich |
nein |
| Geeignet für Sicherheitsfunktionen |
nein |
| SIL nach IEC 61508 |
ohne |
| Performance Level nach EN ISO 13849-1 |
ohne |
| Zugehöriges Betriebsmittel (Ex ia) |
nein |
| Zugehöriges Betriebsmittel (Ex ib) |
nein |
| Explosionsschutz-Kategorie für Gas |
ohne |
| Explosionsschutz-Kategorie für Staub |
ohne |
| Zertifiziert für UL-Gefahrenbereich Klasse I |
nein |
| Zertifiziert für UL-Gefahrenbereich Klasse II |
nein |
| Zertifiziert für UL-Gefahrenbereich Klasse III |
nein |
| Zertifiziert für UL-Gefahrenbereich Division 1 |
nein |
| Zertifiziert für UL-Gefahrenbereich Division 2 |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube) |
nein |
| Breite |
150 mm |
| Höhe |
90 mm |
| Tiefe |
95 mm |
