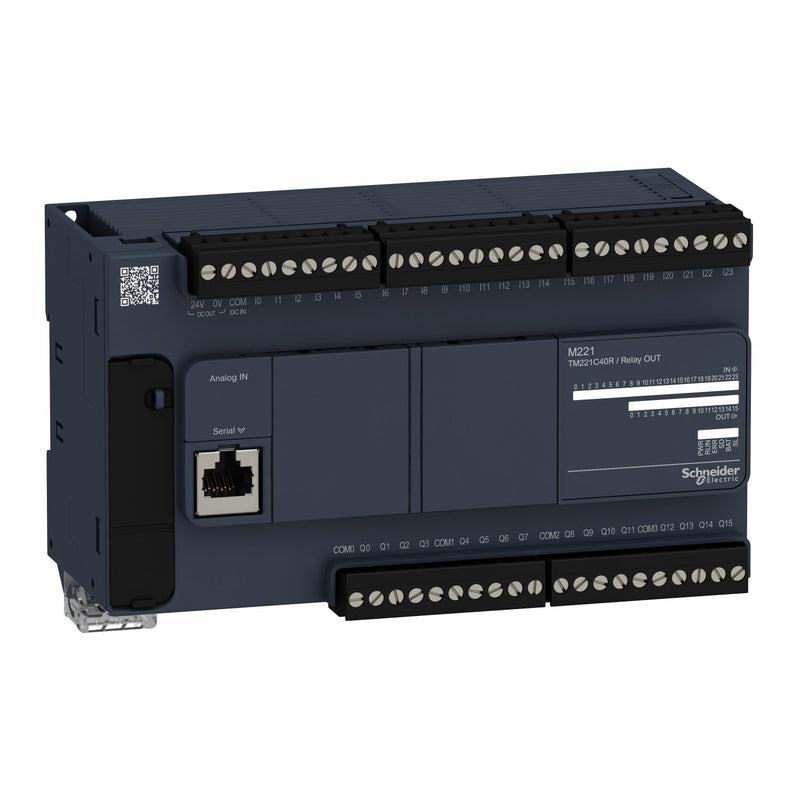

SPS-Steuerung Modicon M221 im Kompaktformat mit 0,2µs / boolsche Anweisung für die Automatisierung von einfachen industriellen Maschinen. Insgesamt 40 integrierte E/A, davon 24 digitale (20 Standard mit 5kHz und 4 HSC mit 100kHz) Eingänge, 16 digitale Ausgänge. Zusätzlich 2 analoge (0V bis 10V / 10Bit) Eingänge. Eine RS485/RS232-Schnittstelle mit RJ45-Buchse für Modbus ASCII/RTU Master/Slave, ASCII character string, Modbus Serial IO Scanner. Die Spannungsversorgung erfolgt über 100VAC bis 240VAC. Die digitalen Ausgänge sind als Relais (2A) ausgeführt. Erweiterbar mit bis zu zwei Steckmodulen. 640 kB integrierter RAM-Speicher und 2 MB Flash-Speicher. Integrierte Regelung für bis zu 2 koordinierte Achsen. Position Control (PTO) mit Trapez- oder S-Profil für 2 Achsen in Pulse-Direction (P/D)-Mode oder eine Achse in CW/CCW-Mode. Ausgestattet mit einem Steckplatz für SD-Karte, einem USB-mini-B-Port zur Programmierung, einem Run/Stop-Schalter und QR-Code für direkten Zugriff auf technische Dokumentation. Lokale und dezentrale E/A-Erweiterung mit Modicon TM3 E/A-System. Programmierung und Konfiguration mittels kostenfreier Software EcoStruxure Machine Expert - Basic (Download über www.se.com). SPS-Programmierung nach IEC 61131-3 in den Programmiersprachen Anweisungsliste (AWL), Kontaktplan (KOP) oder Ablaufsprache (Grafcet Liste/ SFC). Anschluss über abnehmbare Schraubklemmleiste. Umgebungstemperatur im Betrieb -15°C bis +50°C. Montage auf 35mm DIN-Hutschiene oder direkt auf Schalttafel. Zertifiziert nach CE, cULus Listing Mark, CSA, RCM, EAC, LR, ABS, DNV-GL, cCSAus Gefahrenzone.
| Technische Details |
|---|
| Versorgungsspannung bei AC 50 Hz |
85..264 V |
| Versorgungsspannung bei AC 60 Hz |
85..264 V |
| Spannungsart der Versorgungsspannung |
AC |
| Anzahl der Relaisausgänge |
16 |
| Max. Anzahl der Zeitschaltuhren |
255 |
| Ausführung |
kompakt |
| Bearbeitungszeit (1K, Binäranweisung) |
0,2 ms |
| Anzahl der HW-Schnittstellen seriell RS-232 |
1 |
| Anzahl der HW-Schnittstellen seriell RS-485 |
1 |
| Anzahl der HW-Schnittstellen USB |
1 |
| Anzahl der analogen Eingänge |
2 |
| Anzahl der digitalen Eingänge |
24 |
| Mit optischer Schnittstelle |
nein |
| Unterstützt Protokoll für TCP/IP |
nein |
| Unterstützt Protokoll für PROFIBUS |
nein |
| Unterstützt Protokoll für CAN |
nein |
| Unterstützt Protokoll für EtherCAT |
nein |
| Unterstützt Protokoll für INTERBUS |
nein |
| Unterstützt Protokoll für ASI |
nein |
| Unterstützt Protokoll für KNX |
nein |
| Unterstützt Protokoll für MODBUS |
ja |
| Unterstützt Protokoll für Data-Highway |
nein |
| Unterstützt Protokoll für DeviceNet |
nein |
| Unterstützt Protokoll für SUCONET |
nein |
| Unterstützt Protokoll für LON |
nein |
| Unterstützt Protokoll für PROFINET IO |
nein |
| Unterstützt Protokoll für PROFINET CBA |
nein |
| Unterstützt Protokoll für SERCOS |
nein |
| Unterstützt Protokoll für Foundation Fieldbus |
nein |
| Unterstützt Protokoll für EtherNet/IP |
nein |
| Unterstützt Protokoll für AS-Interface Safety at Work |
nein |
| Unterstützt Protokoll für DeviceNet Safety |
nein |
| Unterstützt Protokoll für INTERBUS-Safety |
nein |
| Unterstützt Protokoll für PROFIsafe |
nein |
| Unterstützt Protokoll für SafetyBUS p |
nein |
| Unterstützt Protokoll für sonstige Bussysteme |
nein |
| Unterstützt Protokoll für DNP3 |
nein |
| Unterstützt Protokoll für IEC 60870 |
nein |
| Unterstützt Protokoll für IEC 61850 Ethernet |
nein |
| Funkstandard Bluetooth |
nein |
| Funkstandard WLAN 802.11 |
nein |
| Funkstandard GPRS |
nein |
| Funkstandard GSM |
nein |
| Funkstandard UMTS |
nein |
| LTE |
nein |
| IO-Link Master |
nein |
| Systemkomponente |
nein |
| Redundanzfähigkeit |
nein |
| Mit Display |
nein |
| Speicherart |
RAM |
| Speichergröße |
512 kByte |
| Programmspeichererweiterung möglich |
ja |
| Tragschienenmontage möglich |
ja |
| Wand-/Direktmontage möglich |
ja |
| Fronteinbau möglich |
nein |
| Rack-Montage möglich |
nein |
| Geeignet für Sicherheitsfunktionen |
nein |
| SIL nach IEC 61508 |
ohne |
| Performance Level nach EN ISO 13849-1 |
ohne |
| Zugehöriges Betriebsmittel (Ex ia) |
nein |
| Zugehöriges Betriebsmittel (Ex ib) |
nein |
| Explosionsschutz-Kategorie für Gas |
ohne |
| Explosionsschutz-Kategorie für Staub |
ohne |
| Zertifiziert für UL-Gefahrenbereich Klasse I |
nein |
| Zertifiziert für UL-Gefahrenbereich Klasse II |
nein |
| Zertifiziert für UL-Gefahrenbereich Klasse III |
nein |
| Zertifiziert für UL-Gefahrenbereich Division 1 |
nein |
| Zertifiziert für UL-Gefahrenbereich Division 2 |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube) |
nein |
| Breite |
160 mm |
| Höhe |
103,59999999 mm |
| Tiefe |
75,9 mm |
