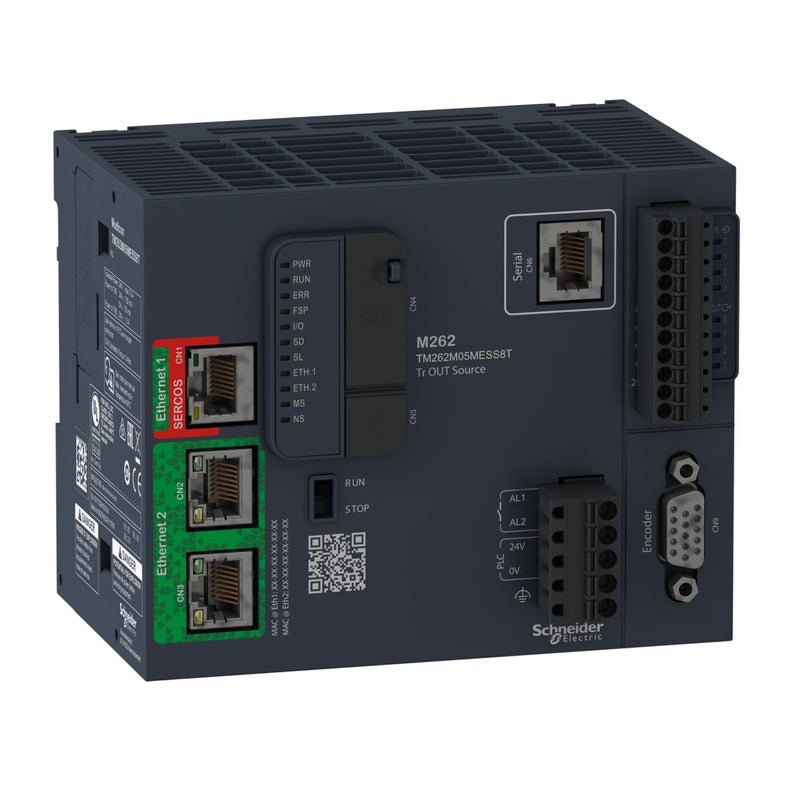

SPS-/Motion-Steuerung Modicon M262 mit 5ns / boolsche Anweisung und bis zu 4 synchronen Achsen für industrielle Maschinen mit hohen Ansprüchen an Leistung und Konnektivität. Bis zu 4 synchrone Achsen in 1ms. Umfangreiche Motion-Control-Funktionen wie Kurvenscheiben- und Getriebe-Gleichlauf (Camming &
Gearing), 3D-/G-Code-Editor und DXF-Import, CNC-Bibliothek und Editoren, p2p Robotics (bis zu 3 Achsen). Ein geschalteter Ethernet-Dual-Port-Switch (1Gbit/s) mit RJ45-Buchsen für Ethernet/IP und Modbus/TCP für Daisy-Chain und RSTP, ein Ethernet-Port (100Mbit/s) mit zusätzlichem SERCOS III Echtzeit-Bus. Verfügbare Ethernetdienste OPC UA Server, DHCP Client/Server, DNS Client, POP3s Client, RSTP, SMTPs. SNMP Agent/Manager, SNTP, NTP Client/Server, SQL remote access, webserver, Webvisu. Eine isolierte RS485/RS232-Schnittstelle mit RJ45-Buchse für Modbus SL (ASCII/RTU) Master/Slave, ASCII character string. Insgesamt 8 schnelle digitale E/As (4 Eingänge mit 20 µs / 4 Ausgänge mit 3 µs), ein integrierter und konfigurierbarer Encoder-Eingang (SSI oder Inkremental) mit bis zu 200 kHz. Die Spannungsversorgung erfolgt über 24VDC. 192MB integrierter RAM-Speicher und 256MB Flash-Speicher. Ausgestattet mit einem Steckplatz für µSD-Karte, einem USB-B-Port zur Programmierung, einem Run/Stop-Schalter, Echtzeituhr und QR-Code mit Geräte-ID und Link zur technischen Dokumentation. Lokale und dezentrale E/A-Erweiterung mit Modicon TM3/TM5/TM7 E/A-System. Integrierter Sicherheit mittels Erweiterung durch Sicherheits-SPS (SLC). Programmierung und Konfiguration mittels Software EcoStruxure Machine Expert (Download über www.se.com). SPS-Programmierung nach IEC 61131-3 in den Programmiersprachen Strukturierter Text (ST), Funktionsblockdiagramm (FBD/CFC) Anweisungsliste (AWL), Kontaktplan (KOP) oder Ablaufsprache (SFC) auf Basis von CODESYS V3. Anschluss über abnehmbare Federzugklemmleisten. Umgebungstemperatur im Betrieb -20°C bis +60°C. Montage auf 35mm DIN-Hutschiene oder direkt auf Schalttafel mit optionalem Halter. Zertifizierungen nach CE, cULus, cULus HazLoc Class I, RCM, EAC, Achilles L2, OPC Foundation.
| Technische Details |
|---|
| Versorgungsspannung bei DC |
20,4..28,8 V |
| Spannungsart der Versorgungsspannung |
DC |
| Ausführung |
modular |
| Bearbeitungszeit (1K, Binäranweisung) |
0,005 ms |
| Anzahl der HW-Schnittstellen Industrial Ethernet |
2 |
| Anzahl der HW-Schnittstellen seriell RS-232 |
1 |
| Anzahl der HW-Schnittstellen seriell RS-422 |
1 |
| Anzahl der HW-Schnittstellen seriell RS-485 |
1 |
| Anzahl der HW-Schnittstellen USB |
1 |
| Anzahl der HW-Schnittstellen sonstige |
2 |
| Anzahl der digitalen Eingänge |
4 |
| Anzahl der digitalen Ausgänge |
4 |
| Mit optischer Schnittstelle |
nein |
| Unterstützt Protokoll für TCP/IP |
ja |
| Unterstützt Protokoll für PROFIBUS |
nein |
| Unterstützt Protokoll für CAN |
nein |
| Unterstützt Protokoll für EtherCAT |
nein |
| Unterstützt Protokoll für INTERBUS |
nein |
| Unterstützt Protokoll für ASI |
nein |
| Unterstützt Protokoll für KNX |
nein |
| Unterstützt Protokoll für MODBUS |
ja |
| Unterstützt Protokoll für Data-Highway |
nein |
| Unterstützt Protokoll für DeviceNet |
nein |
| Unterstützt Protokoll für SUCONET |
nein |
| Unterstützt Protokoll für LON |
nein |
| Unterstützt Protokoll für PROFINET IO |
nein |
| Unterstützt Protokoll für PROFINET CBA |
nein |
| Unterstützt Protokoll für SERCOS |
ja |
| Unterstützt Protokoll für Foundation Fieldbus |
nein |
| Unterstützt Protokoll für EtherNet/IP |
ja |
| Unterstützt Protokoll für AS-Interface Safety at Work |
nein |
| Unterstützt Protokoll für DeviceNet Safety |
nein |
| Unterstützt Protokoll für INTERBUS-Safety |
nein |
| Unterstützt Protokoll für PROFIsafe |
nein |
| Unterstützt Protokoll für SafetyBUS p |
nein |
| Unterstützt Protokoll für sonstige Bussysteme |
ja |
| Unterstützt Protokoll für DNP3 |
nein |
| Unterstützt Protokoll für IEC 60870 |
nein |
| Unterstützt Protokoll für IEC 61850 Ethernet |
nein |
| Funkstandard Bluetooth |
nein |
| Funkstandard WLAN 802.11 |
nein |
| Funkstandard GPRS |
nein |
| Funkstandard GSM |
nein |
| Funkstandard UMTS |
nein |
| LTE |
nein |
| IO-Link Master |
nein |
| Systemkomponente |
nein |
| Redundanzfähigkeit |
nein |
| Mit Display |
nein |
| Speicherart |
RAM |
| Speichergröße |
125000 kByte |
| Programmspeichererweiterung möglich |
ja |
| Tragschienenmontage möglich |
ja |
| Wand-/Direktmontage möglich |
ja |
| Fronteinbau möglich |
nein |
| Rack-Montage möglich |
ja |
| Geeignet für Sicherheitsfunktionen |
ja |
| SIL nach IEC 61508 |
ohne |
| Performance Level nach EN ISO 13849-1 |
ohne |
| Zugehöriges Betriebsmittel (Ex ia) |
nein |
| Zugehöriges Betriebsmittel (Ex ib) |
nein |
| Explosionsschutz-Kategorie für Gas |
ohne |
| Explosionsschutz-Kategorie für Staub |
ohne |
| Zertifiziert für UL-Gefahrenbereich Klasse I |
ja |
| Zertifiziert für UL-Gefahrenbereich Klasse II |
nein |
| Zertifiziert für UL-Gefahrenbereich Klasse III |
nein |
| Zertifiziert für UL-Gefahrenbereich Division 1 |
nein |
| Zertifiziert für UL-Gefahrenbereich Division 2 |
ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube) |
nein |
| Breite |
125 mm |
| Höhe |
100 mm |
| Tiefe |
100,5 mm |
