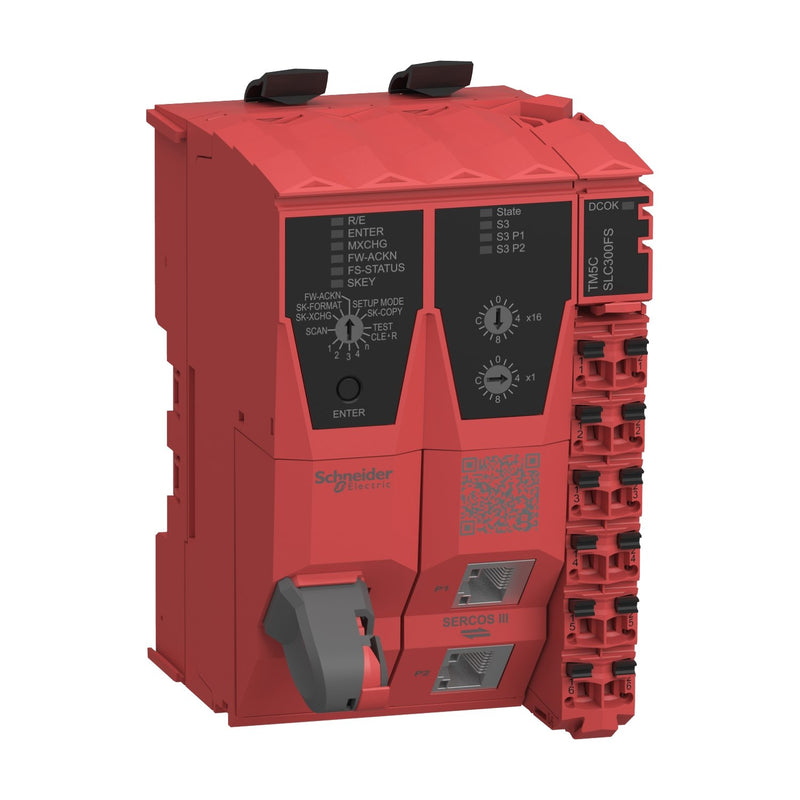

Sicherheits-SPS-Steuerung (SLC) für das Modicon TM5/TM7 Sicherheitssystem. Die SLC übernimmt sicherheitsbezogene Funktionen wie Konfigurationsverwaltung, Parameterverwaltung und Ausführung des sicherheitsrelevanten Anwendungsprogramms. Zertifiziert durch den TÜV Nord für Performance Level PLe gemäß EN ISO 13849-1 und SIL 3 gemäß IEC 61508 und IEC 62061. Ein typisches TM5/TM7-Sicherheitssystem umfasst eine Steuerung, eine SLC, einen Modicon TM5 SERCOS III Buskoppler (TM5NS3) sowie TM5/TM7-Sicherheitsmodule. Die E/A-Sicherheitsmodule Modicon TM5/TM7 sind an die SLC mittels des SERCOS III Buskopplers angebunden. Es können bis zu 20 Sicherheitsmodule mit der SLC verbunden werden. Die SLC ist kompatibel mit Steuerungen aus den Produktreihen Modicon M262 und PacDrive mit SERCOS III Schnittstelle. Für den Betrieb wird ein Speicherstick benötigt. Dieser dient der Speicherung des Programms, der Parameter und der Systemkonfiguration. Der Speicherstick ist nicht im Lieferumfang enthalten und muss seperat bestellt werden. Zwei integrierte geschirmte RJ45-Ports (100Mbit/s) für den Anschluss des SERCOS III-Bus. Die Zykluszeit kann auf 1, 2 und 4 ms eingestellt werden. Ein Steckplatz für einen Speicherstick. Die Spannungsversorgung erfolgt über 24VDC. Programmierung und Konfiguration mittels Software EcoStruxure Machine Expert (Download über www.se.com) und dem Add-on EcoStruxure Machine Expert - Safety. Ausführung in Schutzart IP22. Abmessungen (B x H x T) 62,5 x 99 x 75 mm. Umgebungstemperatur im Betrieb 0°C bis +55°C. Montage auf 35mm DIN-Hutschiene. Zertifiziert nach EN 62061, EN ISO 13849-1, IEC 61508, CSA, Class I, Div. 2, cULus, CE und UKCA.
| Technische Details |
|---|
| Versorgungsspannung bei DC |
24 V |
| Spannungsart der Versorgungsspannung |
DC |
| Ausführung |
kompakt |
| Bearbeitungszeit (1K, Binäranweisung) |
0,3 ms |
| Mit optischer Schnittstelle |
nein |
| Unterstützt Protokoll für TCP/IP |
nein |
| Unterstützt Protokoll für PROFIBUS |
nein |
| Unterstützt Protokoll für CAN |
nein |
| Unterstützt Protokoll für EtherCAT |
nein |
| Unterstützt Protokoll für INTERBUS |
nein |
| Unterstützt Protokoll für ASI |
nein |
| Unterstützt Protokoll für KNX |
nein |
| Unterstützt Protokoll für MODBUS |
nein |
| Unterstützt Protokoll für Data-Highway |
nein |
| Unterstützt Protokoll für DeviceNet |
nein |
| Unterstützt Protokoll für SUCONET |
nein |
| Unterstützt Protokoll für LON |
nein |
| Unterstützt Protokoll für PROFINET IO |
nein |
| Unterstützt Protokoll für PROFINET CBA |
nein |
| Unterstützt Protokoll für SERCOS |
ja |
| Unterstützt Protokoll für Foundation Fieldbus |
nein |
| Unterstützt Protokoll für EtherNet/IP |
nein |
| Unterstützt Protokoll für AS-Interface Safety at Work |
nein |
| Unterstützt Protokoll für DeviceNet Safety |
nein |
| Unterstützt Protokoll für INTERBUS-Safety |
nein |
| Unterstützt Protokoll für PROFIsafe |
nein |
| Unterstützt Protokoll für SafetyBUS p |
nein |
| Unterstützt Protokoll für sonstige Bussysteme |
nein |
| Unterstützt Protokoll für DNP3 |
nein |
| Unterstützt Protokoll für IEC 60870 |
nein |
| Unterstützt Protokoll für IEC 61850 Ethernet |
nein |
| Funkstandard Bluetooth |
nein |
| Funkstandard WLAN 802.11 |
nein |
| Funkstandard GPRS |
nein |
| Funkstandard GSM |
nein |
| Funkstandard UMTS |
nein |
| LTE |
nein |
| IO-Link Master |
nein |
| Systemkomponente |
nein |
| Redundanzfähigkeit |
nein |
| Mit Display |
nein |
| Speicherart |
sonstige |
| Speichergröße |
0,512 kByte |
| Programmspeichererweiterung möglich |
nein |
| Tragschienenmontage möglich |
nein |
| Wand-/Direktmontage möglich |
nein |
| Fronteinbau möglich |
nein |
| Rack-Montage möglich |
nein |
| Geeignet für Sicherheitsfunktionen |
nein |
| SIL nach IEC 61508 |
ohne |
| Performance Level nach EN ISO 13849-1 |
ohne |
| Zugehöriges Betriebsmittel (Ex ia) |
nein |
| Zugehöriges Betriebsmittel (Ex ib) |
nein |
| Explosionsschutz-Kategorie für Gas |
sonstige |
| Explosionsschutz-Kategorie für Staub |
sonstige |
| Zertifiziert für UL-Gefahrenbereich Klasse I |
nein |
| Zertifiziert für UL-Gefahrenbereich Klasse II |
nein |
| Zertifiziert für UL-Gefahrenbereich Klasse III |
nein |
| Zertifiziert für UL-Gefahrenbereich Division 1 |
nein |
| Zertifiziert für UL-Gefahrenbereich Division 2 |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube) |
nein |
| Breite |
62,5 mm |
| Höhe |
99 mm |
| Tiefe |
75 mm |
