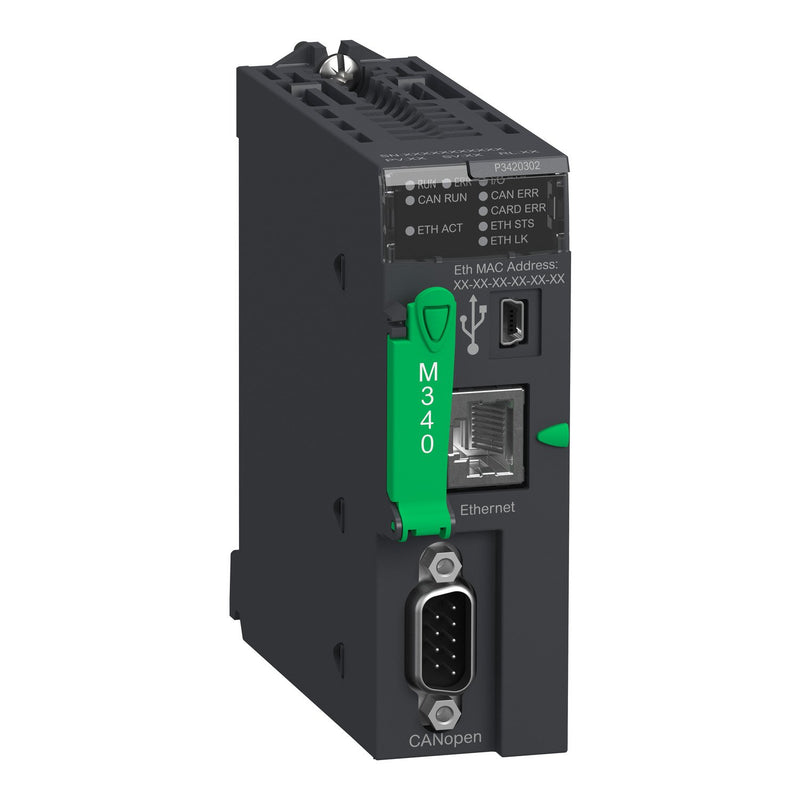

Dieses Prozessormodul ist Teil der Modicon M340-Reihe, einem Angebot an speicherprogrammierbaren Steuerungen (SPS). Es bietet eine maximale Konfiguration von 4 Modulträgern, 36 anwendungsspezifische Kanäle, 63 CANopen-Slaves und 11 Steckplätze. Es ist ein Prozessormodul mit einer Stromaufnahme von 135mA bei 24V DC, arbeitet mit interner Stromversorgung. Die Schnittstellen des Kommunikationsprozessormoduls sind 2 Ethernet-Module und 4 AS-Interface-Module. Es wird mit einer Speicherkarte für die Sicherung von Programmen, Konstanten, Symbolen und Daten geliefert. Es ist ein Produkt mit Schutzart IP20. Das Modul hat eine diskrete E/A-Prozessorkapazität von 1024 Multi-Rack-, 704 Single-Rack-Konfigurationen und eine analoge E/A-Prozessorkapazität von 256 Multi-Rack-, 66 Single-Rack-Konfigurationen. Es unterstützt eine Übertragungsrate von bis zu 800kbps 0m bis 40m, 0m bis 6m. Es eignet sich für Anwendungen in der Prozessindustrie, erneuerbare Energien, Wasser, Zement, Fertigung, Infrastruktur und Maschinen. Dieses Produkt ist von CE zertifiziert. Es erfüllt die Normen EN 61131-2, EN 61000-6-4, EN 61000-6-2 und EN 61010-2-201. Er wird mit einer Speicherkarte (BMXRMS008MP) zur Sicherung von Programmen, Konstanten, Symbolen und Daten geliefert, internes RAM 4096kB, internes RAM 256kB Daten, internes RAM 3584kB Programmkonstanten und Symbole. Die kompakte Modicon M340 bietet Flexibilität und integrierte Funktionen in einem kleinen Gehäuse. Im Kern des Prozesses bietet es Ihnen Plug-and-Work-Lösungen sowohl mit Geräten von Schneider Electric als auch von Drittanbietern.
| Technische Details |
|---|
| Versorgungsspannung bei AC 50 Hz |
0 V |
| Versorgungsspannung bei AC 60 Hz |
0 V |
| Versorgungsspannung bei DC |
24 V |
| Spannungsart der Versorgungsspannung |
DC |
| Ausführung |
modular |
| Bearbeitungszeit (1K, Binäranweisung) |
12 ms |
| Anzahl der HW-Schnittstellen Industrial Ethernet |
2 |
| Anzahl der HW-Schnittstellen seriell RS-232 |
1 |
| Anzahl der HW-Schnittstellen seriell RS-485 |
1 |
| Anzahl der HW-Schnittstellen USB |
1 |
| Anzahl der HW-Schnittstellen sonstige |
4 |
| Anzahl der analogen Ausgänge |
256 |
| Anzahl der analogen Eingänge |
256 |
| Anzahl der digitalen Eingänge |
1024 |
| Anzahl der digitalen Ausgänge |
1024 |
| Mit optischer Schnittstelle |
nein |
| Unterstützt Protokoll für TCP/IP |
ja |
| Unterstützt Protokoll für PROFIBUS |
nein |
| Unterstützt Protokoll für CAN |
ja |
| Unterstützt Protokoll für INTERBUS |
nein |
| Unterstützt Protokoll für ASI |
ja |
| Unterstützt Protokoll für KNX |
nein |
| Unterstützt Protokoll für MODBUS |
ja |
| Unterstützt Protokoll für Data-Highway |
nein |
| Unterstützt Protokoll für DeviceNet |
nein |
| Unterstützt Protokoll für SUCONET |
nein |
| Unterstützt Protokoll für LON |
nein |
| Unterstützt Protokoll für PROFINET IO |
nein |
| Unterstützt Protokoll für PROFINET CBA |
nein |
| Unterstützt Protokoll für SERCOS |
nein |
| Unterstützt Protokoll für Foundation Fieldbus |
nein |
| Unterstützt Protokoll für EtherNet/IP |
ja |
| Unterstützt Protokoll für AS-Interface Safety at Work |
nein |
| Unterstützt Protokoll für DeviceNet Safety |
nein |
| Unterstützt Protokoll für INTERBUS-Safety |
nein |
| Unterstützt Protokoll für PROFIsafe |
nein |
| Unterstützt Protokoll für SafetyBUS p |
nein |
| Unterstützt Protokoll für sonstige Bussysteme |
nein |
| Unterstützt Protokoll für DNP3 |
nein |
| Unterstützt Protokoll für IEC 60870 |
nein |
| Unterstützt Protokoll für IEC 61850 Ethernet |
nein |
| Funkstandard Bluetooth |
nein |
| Funkstandard WLAN 802.11 |
nein |
| Funkstandard GPRS |
nein |
| Funkstandard GSM |
nein |
| Funkstandard UMTS |
nein |
| LTE |
nein |
| IO-Link Master |
nein |
| Systemkomponente |
nein |
| Redundanzfähigkeit |
nein |
| Mit Display |
nein |
| Speicherart |
NVRAM |
| Speichergröße |
4096 kByte |
| Programmspeichererweiterung möglich |
ja |
| Tragschienenmontage möglich |
ja |
| Wand-/Direktmontage möglich |
ja |
| Fronteinbau möglich |
ja |
| Rack-Montage möglich |
ja |
| Geeignet für Sicherheitsfunktionen |
ja |
| SIL nach IEC 61508 |
ohne |
| Performance Level nach EN ISO 13849-1 |
ohne |
| Zugehöriges Betriebsmittel (Ex ia) |
nein |
| Zugehöriges Betriebsmittel (Ex ib) |
nein |
| Explosionsschutz-Kategorie für Gas |
ohne |
| Explosionsschutz-Kategorie für Staub |
ohne |
| Breite |
35 mm |
| Höhe |
100 mm |
| Tiefe |
160 mm |
