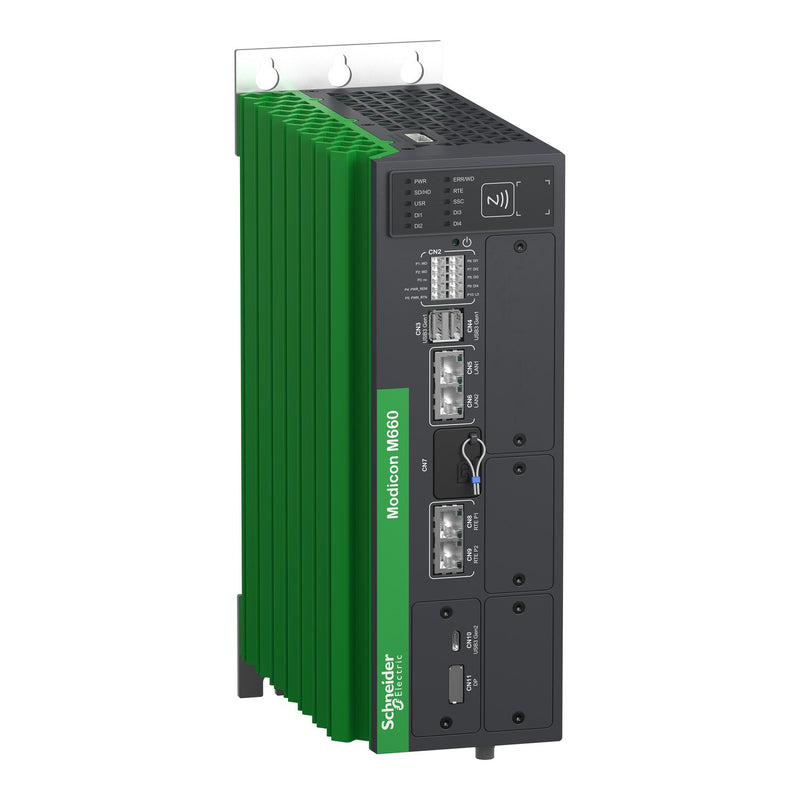

Dieses Produkt ist Teil der Modicon M660 High-Performance-Motion-Controller mit IPC-Funktionen für Motion-Control-Systeme und Computing. Es handelt sich um einen Motion-Controller, der für eine vollständige Bewegungssteuerung einschließlich synchronisierter Bewegung, mechatronischer und Roboterfunktionen ausgelegt ist. Dieser Motion-Controller verfügt über einen Intel i3 Multicore Prozessor mit 4 GB RAM und einem Echtzeitbetriebssystem. Hiermit kann er bis zu 32 Achsen über Sercos III steuern. Er kommuniziert über 2 Single Ethernet 100/1000/2.5G Base-T (TSN-Unterstützung) und eine Dual Ethernet (Switch) 100/1000 Base-T (TSN-Unterstützung). Geräte können über 2 USB 3.1 (5Gbps) Typ A Anschlüsse, 1 USB 2.0 Typ A 480Mbps Anschluss und 1 NFC (Near Field Communication) Anschluss angeschlossen werden. Der Controller ist 310 mm hoch, 100 mm breit und 197,75 mm tief. Er wiegt 4,650 kg. Es führt Motion-Control-Systeme in den Bereichen Eamp
E, Lebensmittel und Getränke, Verpackung, Materialhandhabung, Materialbearbeitung und Halbleiter aus. Dieser Motion Controller erfüllt die Zertifizierungen CE, cULus (beantragt), UKCA (beantragt), EAC (beantragt), RCM (beantragt) und TÜV. Er kann mit Kommunikationsmodulen (Sercos und Ethernet), einem Lüfterkit, Wand- oder Buchmontagekits und Kabelhaltern ausgestattet werden. Er wird über eine externe 24-V-Stromversorgung betrieben und kann flach oder in Buchform montiert werden. Modicon M660 Motion- und Compute-Steuerungen bieten hohe Präzision, schnellen Durchlauf, Synchronisationsmöglichkeiten, Echtzeitsteuerung und Anpassungsoptionen.
| Technische Details |
|---|
| Versorgungsspannung bei DC |
19,2..31,2 V |
| Spannungsart der Versorgungsspannung |
DC |
| Ausführung |
modular |
| Anzahl der HW-Schnittstellen Industrial Ethernet |
4 |
| Anzahl der HW-Schnittstellen USB |
3 |
| Anzahl der HW-Schnittstellen sonstige |
1 |
| Mit optischer Schnittstelle |
nein |
| Unterstützt Protokoll für TCP/IP |
nein |
| Unterstützt Protokoll für PROFIBUS |
nein |
| Unterstützt Protokoll für CAN |
nein |
| Unterstützt Protokoll für EtherCAT |
nein |
| Unterstützt Protokoll für INTERBUS |
nein |
| Unterstützt Protokoll für ASI |
nein |
| Unterstützt Protokoll für KNX |
nein |
| Unterstützt Protokoll für MODBUS |
nein |
| Unterstützt Protokoll für Data-Highway |
nein |
| Unterstützt Protokoll für DeviceNet |
nein |
| Unterstützt Protokoll für SUCONET |
nein |
| Unterstützt Protokoll für LON |
nein |
| Unterstützt Protokoll für PROFINET IO |
nein |
| Unterstützt Protokoll für PROFINET CBA |
nein |
| Unterstützt Protokoll für SERCOS |
ja |
| Unterstützt Protokoll für Foundation Fieldbus |
nein |
| Unterstützt Protokoll für EtherNet/IP |
nein |
| Unterstützt Protokoll für AS-Interface Safety at Work |
nein |
| Unterstützt Protokoll für DeviceNet Safety |
nein |
| Unterstützt Protokoll für INTERBUS-Safety |
nein |
| Unterstützt Protokoll für PROFIsafe |
nein |
| Unterstützt Protokoll für SafetyBUS p |
nein |
| Unterstützt Protokoll für sonstige Bussysteme |
nein |
| Unterstützt Protokoll für DNP3 |
nein |
| Unterstützt Protokoll für IEC 60870 |
nein |
| Unterstützt Protokoll für IEC 61850 Ethernet |
nein |
| Funkstandard Bluetooth |
nein |
| Funkstandard WLAN 802.11 |
nein |
| Funkstandard GPRS |
nein |
| Funkstandard GSM |
nein |
| Funkstandard UMTS |
nein |
| LTE |
nein |
| IO-Link Master |
nein |
| Systemkomponente |
nein |
| Redundanzfähigkeit |
nein |
| Mit Display |
nein |
| Speicherart |
RAM |
| Speichergröße |
4194304 kByte |
| Programmspeichererweiterung möglich |
ja |
| Tragschienenmontage möglich |
nein |
| Wand-/Direktmontage möglich |
ja |
| Fronteinbau möglich |
nein |
| Rack-Montage möglich |
nein |
| Geeignet für Sicherheitsfunktionen |
nein |
| SIL nach IEC 61508 |
ohne |
| Performance Level nach EN ISO 13849-1 |
ohne |
| Zugehöriges Betriebsmittel (Ex ia) |
nein |
| Zugehöriges Betriebsmittel (Ex ib) |
nein |
| Explosionsschutz-Kategorie für Gas |
ohne |
| Explosionsschutz-Kategorie für Staub |
ohne |
| Zertifiziert für UL-Gefahrenbereich Klasse I |
nein |
| Zertifiziert für UL-Gefahrenbereich Klasse II |
nein |
| Zertifiziert für UL-Gefahrenbereich Klasse III |
nein |
| Zertifiziert für UL-Gefahrenbereich Division 1 |
nein |
| Zertifiziert für UL-Gefahrenbereich Division 2 |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube) |
nein |
| Breite |
100 mm |
| Höhe |
270 mm |
| Tiefe |
195 mm |
