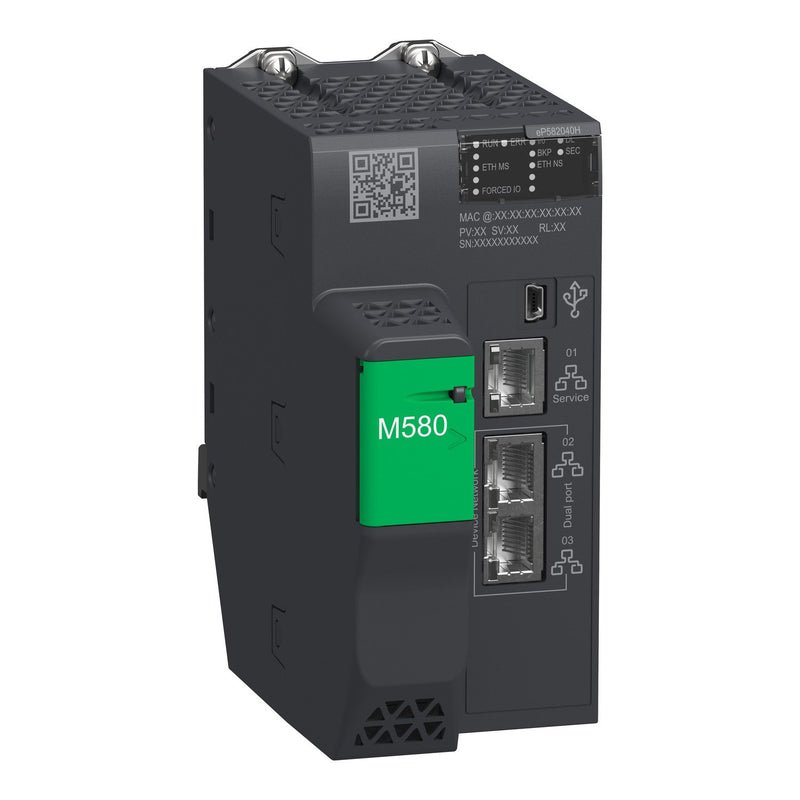

Dieser Standalone-Prozessor ist Teil der Modicon M580-Reihe, einer speicherprogrammierbaren Steuerungen (PAC/SPS) optional mit integrierter funktionaler Sicherheit und mit integriertem Ethernet. Er bietet eine maximale Konfiguration von 4 lokalen Racks und 8 dezentralen Racks mit bis zu 10.240 digitalen E/A-Kanälen und 2560 analogen E/A-Kanälen. Dieses robuste Produkt kann in raueren Umgebungen und in einem erweiterten Temperaturbereich von -25°C bis +70°C/-13°F bis 158°F eingesetzt werden. Dieser Controller kann Hybridherstellern dabei helfen, einen besseren, messbaren und früheren ROI zu erzielen und ihre Projektinvestitionen in weniger als drei Monaten bis zu 100 % zu amortisieren. Er verfügt über 1 Ethernet-Anschluss für den Service, 2 Ethernet-Anschlüsse für das Ring-Remote-I/O-Netzwerk (nur Remote-IO-Racks) und 1 USB-Mini-B-Anschluss für die Programmierkonsole. Er verfügt über einen integrierten RAM von 8 MB für Programme, 768 KB für Daten, 10 KB für den Systemspeicher und einen erweiterbaren Flash-Speicher von 4 GB für die Datenspeicherung. Dieses Produkt ist nach IP20 eingestuft und bietet eine MTBF von 780.710 Stunden. Dieses Modul erfüllt die Anforderungen von Anwendungen in den Bereichen Transport, Wasser und Abwasser, verpackte Konsumgüter, Bergbau, Mineralien, Metalle, Stromerzeugung, Energie und Chemie sowie Rechenzentren. Es erfüllt die CE-, UL-, CSA-, RCM-, EAC-, UKCA- und ATEX/IECEx-Normen für die Zone 2/22 und ist für Anwendungen in der Stromerzeugung, der Handelsmarine, der Eisenbahn und in Gefahrenzonen zertifiziert. Die CPU muss in den mit 00 und 01 gekennzeichneten Rack-Steckplätzen installiert werden, wobei 2 Schrauben auf der Oberseite der CPU angebracht werden müssen, um das Modul im Rack zu halten. Dieses Produkt kann in Kombination mit Modicon X80 (E/A, Backplane, Kabel) verwendet werden und arbeitet mit der Programmiersoftware EcoStruxure Control Expert. Modicon M580 verbessert die Zuverlässigkeit und Nachhaltigkeit sowie die Produktivität durch hohe Leistung und erhöht die betriebliche Rentabilität durch effizienten Zugriff auf Daten.
| Technische Details |
|---|
| Versorgungsspannung bei DC |
24 V |
| Spannungsart der Versorgungsspannung |
AC/DC |
| Ausführung |
modular |
| Bearbeitungszeit (1K, Binäranweisung) |
0,1 ms |
| Anzahl der HW-Schnittstellen Industrial Ethernet |
3 |
| Anzahl der HW-Schnittstellen USB |
1 |
| Anzahl der HW-Schnittstellen sonstige |
32 |
| Anzahl der analogen Ausgänge |
512 |
| Anzahl der analogen Eingänge |
512 |
| Anzahl der digitalen Eingänge |
2048 |
| Anzahl der digitalen Ausgänge |
2048 |
| Mit optischer Schnittstelle |
nein |
| Unterstützt Protokoll für TCP/IP |
ja |
| Unterstützt Protokoll für PROFIBUS |
nein |
| Unterstützt Protokoll für CAN |
nein |
| Unterstützt Protokoll für EtherCAT |
nein |
| Unterstützt Protokoll für INTERBUS |
nein |
| Unterstützt Protokoll für ASI |
ja |
| Unterstützt Protokoll für KNX |
nein |
| Unterstützt Protokoll für MODBUS |
nein |
| Unterstützt Protokoll für Data-Highway |
nein |
| Unterstützt Protokoll für DeviceNet |
nein |
| Unterstützt Protokoll für SUCONET |
nein |
| Unterstützt Protokoll für LON |
nein |
| Unterstützt Protokoll für PROFINET IO |
nein |
| Unterstützt Protokoll für PROFINET CBA |
nein |
| Unterstützt Protokoll für SERCOS |
nein |
| Unterstützt Protokoll für Foundation Fieldbus |
nein |
| Unterstützt Protokoll für EtherNet/IP |
ja |
| Unterstützt Protokoll für AS-Interface Safety at Work |
nein |
| Unterstützt Protokoll für DeviceNet Safety |
nein |
| Unterstützt Protokoll für INTERBUS-Safety |
nein |
| Unterstützt Protokoll für PROFIsafe |
nein |
| Unterstützt Protokoll für SafetyBUS p |
nein |
| Unterstützt Protokoll für sonstige Bussysteme |
nein |
| Unterstützt Protokoll für DNP3 |
nein |
| Unterstützt Protokoll für IEC 60870 |
nein |
| Unterstützt Protokoll für IEC 61850 Ethernet |
nein |
| Funkstandard Bluetooth |
nein |
| Funkstandard WLAN 802.11 |
nein |
| Funkstandard GPRS |
nein |
| Funkstandard GSM |
nein |
| Funkstandard UMTS |
nein |
| LTE |
nein |
| IO-Link Master |
nein |
| Systemkomponente |
nein |
| Redundanzfähigkeit |
nein |
| Mit Display |
ja |
| Speicherart |
NVRAM |
| Speichergröße |
8000 kByte |
| Programmspeichererweiterung möglich |
ja |
| Tragschienenmontage möglich |
nein |
| Wand-/Direktmontage möglich |
nein |
| Fronteinbau möglich |
nein |
| Rack-Montage möglich |
ja |
| Geeignet für Sicherheitsfunktionen |
ja |
| SIL nach IEC 61508 |
ohne |
| Performance Level nach EN ISO 13849-1 |
ohne |
| Zugehöriges Betriebsmittel (Ex ia) |
nein |
| Zugehöriges Betriebsmittel (Ex ib) |
nein |
| Explosionsschutz-Kategorie für Gas |
ATEX Gas-Ex-Schutz, Kat. 3G |
| Explosionsschutz-Kategorie für Staub |
ATEX Staub-Ex-Schutz, Kat. 3D |
| Zertifiziert für UL-Gefahrenbereich Klasse I |
nein |
| Zertifiziert für UL-Gefahrenbereich Klasse II |
nein |
| Zertifiziert für UL-Gefahrenbereich Klasse III |
nein |
| Zertifiziert für UL-Gefahrenbereich Division 1 |
nein |
| Zertifiziert für UL-Gefahrenbereich Division 2 |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube) |
nein |
| Breite |
64,6 mm |
| Höhe |
134,6 mm |
| Tiefe |
130,3 mm |
