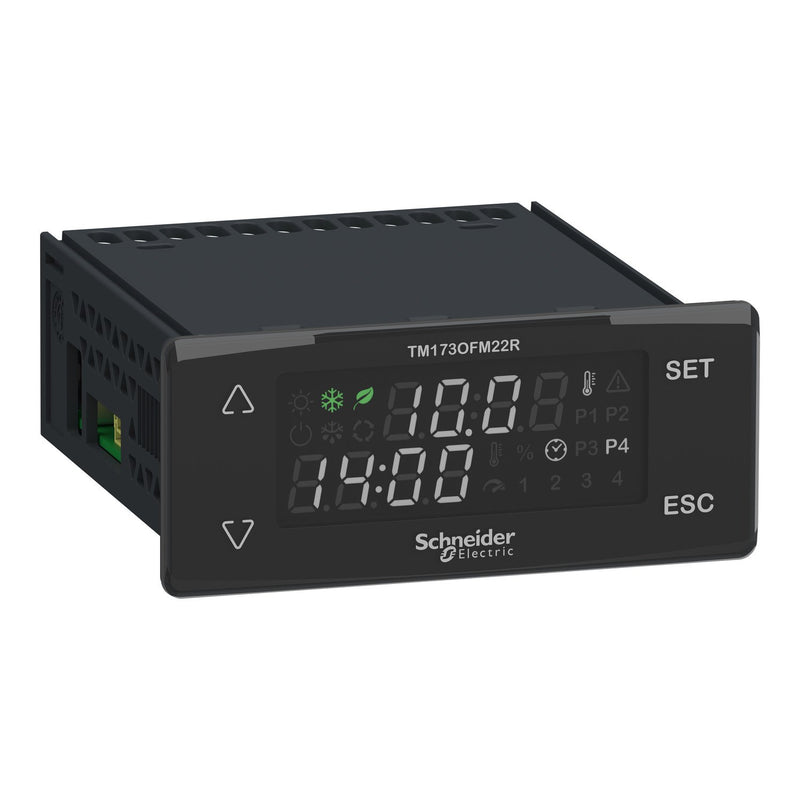

Die SPS Steuerung Modicon M173 in Optimized Ausführung ist Teil der Modicon M171/M172/M173-Reihe, einem Regelungsangebot für HLK/Pumpenanwendungen. Die Steuerung verfügt über 6 digitale Eingänge, 7 analoge Eingänge, 5 digitale Ausgänge (Relais), 4 analoge Ausgänge. Mit integrierten und optionalen Schnittstellen ist die Steuerung flexibel vernetzbar. Integriert sind zwei RS485 Schnittstellen und einem USB C- Anschluss. Es handelt sich um eine programmierbare Logiksteuerung komplette Automatisierungslösungen für HLK- und Pumpenanlagen konzipiert und ist mit einem LCD-Display ausgestattet. Die Steuerung ist kompatibel ist mit E/A-Erweiterungsmodulen und Secure Interfaces. Die Spannungsversorgung erfolgt über 24 VAC / 24 VDC. Die Anschlüsse erfolgen mittels abnehmbaren Schraubklemmleisten (im Lieferumfang enthalten). Die Montage erfolgt als Einbau in die Schaltschranktüre mit Befestigungszubehör. Wird mit kostenfreier Software EcoStruxure Machine Expert - HVAC programmiert.
| Technische Details |
|---|
| Versorgungsspannung bei AC 50 Hz |
24 V |
| Versorgungsspannung bei AC 60 Hz |
24 V |
| Versorgungsspannung bei DC |
24 V |
| Spannungsart der Versorgungsspannung |
AC/DC |
| Anzahl der Relaisausgänge |
5 |
| Ausführung |
kompakt |
| Anzahl der HW-Schnittstellen seriell RS-485 |
2 |
| Anzahl der HW-Schnittstellen USB |
2 |
| Anzahl der analogen Ausgänge |
4 |
| Anzahl der analogen Eingänge |
7 |
| Anzahl der digitalen Eingänge |
6 |
| Anzahl der digitalen Ausgänge |
5 |
| Mit optischer Schnittstelle |
nein |
| Unterstützt Protokoll für TCP/IP |
nein |
| Unterstützt Protokoll für PROFIBUS |
nein |
| Unterstützt Protokoll für CAN |
nein |
| Unterstützt Protokoll für EtherCAT |
nein |
| Unterstützt Protokoll für INTERBUS |
nein |
| Unterstützt Protokoll für ASI |
nein |
| Unterstützt Protokoll für KNX |
nein |
| Unterstützt Protokoll für MODBUS |
ja |
| Unterstützt Protokoll für Data-Highway |
nein |
| Unterstützt Protokoll für DeviceNet |
nein |
| Unterstützt Protokoll für SUCONET |
nein |
| Unterstützt Protokoll für LON |
nein |
| Unterstützt Protokoll für PROFINET IO |
nein |
| Unterstützt Protokoll für PROFINET CBA |
nein |
| Unterstützt Protokoll für SERCOS |
nein |
| Unterstützt Protokoll für Foundation Fieldbus |
nein |
| Unterstützt Protokoll für EtherNet/IP |
nein |
| Unterstützt Protokoll für AS-Interface Safety at Work |
nein |
| Unterstützt Protokoll für DeviceNet Safety |
nein |
| Unterstützt Protokoll für INTERBUS-Safety |
nein |
| Unterstützt Protokoll für PROFIsafe |
nein |
| Unterstützt Protokoll für SafetyBUS p |
nein |
| Unterstützt Protokoll für sonstige Bussysteme |
nein |
| Unterstützt Protokoll für DNP3 |
nein |
| Unterstützt Protokoll für IEC 60870 |
nein |
| Unterstützt Protokoll für IEC 61850 Ethernet |
nein |
| Funkstandard Bluetooth |
nein |
| Funkstandard WLAN 802.11 |
nein |
| Funkstandard GPRS |
nein |
| Funkstandard GSM |
nein |
| Funkstandard UMTS |
nein |
| LTE |
nein |
| IO-Link Master |
nein |
| Systemkomponente |
nein |
| Redundanzfähigkeit |
nein |
| Mit Display |
ja |
| Speicherart |
sonstige |
| Speichergröße |
1024 kByte |
| Programmspeichererweiterung möglich |
nein |
| Tragschienenmontage möglich |
ja |
| Wand-/Direktmontage möglich |
nein |
| Fronteinbau möglich |
nein |
| Rack-Montage möglich |
nein |
| Geeignet für Sicherheitsfunktionen |
nein |
| SIL nach IEC 61508 |
ohne |
| Performance Level nach EN ISO 13849-1 |
ohne |
| Zugehöriges Betriebsmittel (Ex ia) |
nein |
| Zugehöriges Betriebsmittel (Ex ib) |
nein |
| Explosionsschutz-Kategorie für Gas |
ohne |
| Explosionsschutz-Kategorie für Staub |
ohne |
| Zertifiziert für UL-Gefahrenbereich Klasse I |
nein |
| Zertifiziert für UL-Gefahrenbereich Klasse II |
nein |
| Zertifiziert für UL-Gefahrenbereich Klasse III |
nein |
| Zertifiziert für UL-Gefahrenbereich Division 1 |
nein |
| Zertifiziert für UL-Gefahrenbereich Division 2 |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube) |
nein |
| Breite |
80,5 mm |
| Höhe |
34,5 mm |
| Tiefe |
82,7 mm |
