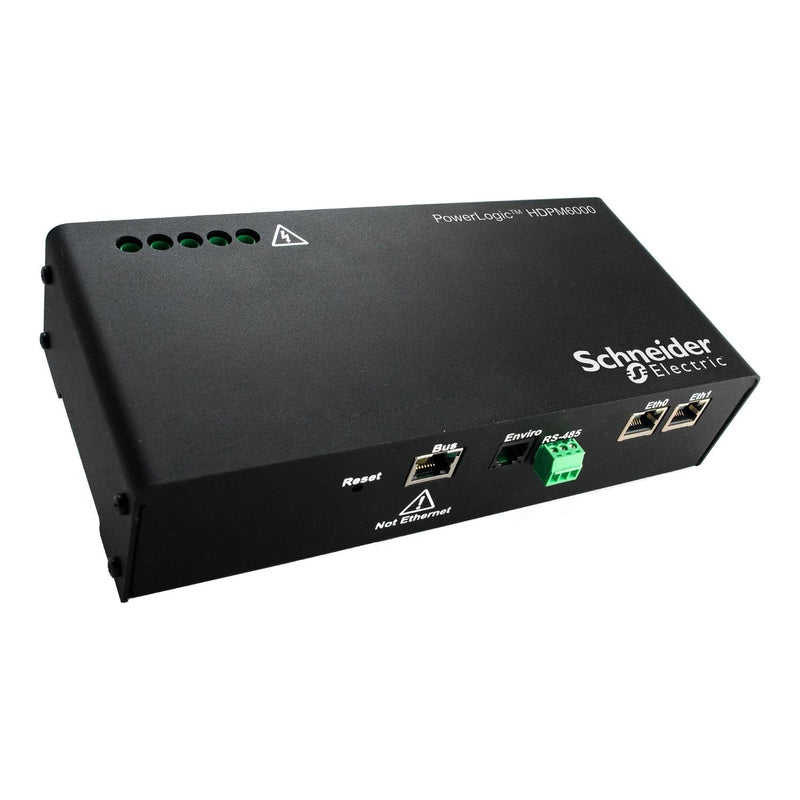

Das HDPM6000 ist eine integrierte Lösung zur Überwachung von Mehrfachstromkreisen und der Netzqualität mit einem einzigen Messgerät. Es wurde für die Verwendung für kritische Stromversorgungsvorgänge in Datacentern, Einrichtungen und Energiemanagement in Gebäuden entwickelt. Es ermöglicht die Überwachung von Lasten bis 4000 A mit Netzqualitätsgenauigkeit auf allen Abzweigkanälen im Zusammenspiel mit den entsprechenden Modulen und Wandlern der HDPM Reihe. Das Hauptgerät misst die Spannungsreferenz und aggregierte Daten der angeschlossenen Elemente. Es ermöglicht die Messung von Energie, Leistungsbedarf, Momentanleistung, Strom, Oberschwingungen, Spannung und mehr - insgesamt oder pro Phase. Die Geräte können dank CAT5- oder CAT6-Durchgangskabeln über Ethernet in Reihe geschaltet werden. Die HDPM6000-Serie kann auch über die Modbus-, SNMP- und BACnet-IP-Protokolle mehrere gleichzeitige Sitzungen mit EPMS-, DCIM- oder BMS-Anwendungen verwalten. Die Einheit muss mit 24VDC versorgt werden, ein Adapter ist verfügbar, um das 480VAC (264V bis 575VAC) Netz in die benötigte Spannung umzuwandeln. Die Eingangsreferenzspannung kann zwischen 120 und 480VAC konfiguriert werden, die Frequenz ist für 50 oder 60Hz kalibriert. Die Abmessungen der Haupteinheit sind 222mm in der Breite, 51mm in der Höhe und 122mm in der Tiefe, inklusive Stecker. Zertifiziert für IEC61326-1 und EN61326-1:2020, bezogen auf die elektromagnetische Industrieumgebung. Die Elemente können dank der Clips auf der Rückseite auf einer DIN-Schiene montiert werden. Kann mit einem Touchscreen-Display verbunden werden, das Informationen von bis zu 4 Hauptgeräten liefert. Integration von EcoStruxure Power Monitoring Expert und Power Operation für eine mögliche Software-Überwachung. Das System PowerLogic HDPM6000 kann Ihnen helfen, erhöhte Oberschwingungen in den Rack-Servern zu identifizieren, um eine mögliche Störung zu erkennen. Dank der Daisy-Chain-Verbindung ist es möglich, zusätzliche Module anzuschließen, wenn die Kapazität des Hauptgerätes nicht überschritten wird.
| Technische Details |
|---|
| Versorgungsspannung bei AC 50 Hz |
0 V |
| Versorgungsspannung bei AC 60 Hz |
0 V |
| Versorgungsspannung bei DC |
24 V |
| Spannungsart der Versorgungsspannung |
DC |
| Ausführung |
kompakt |
| Bearbeitungszeit (1K, Binäranweisung) |
2000 ms |
| Anzahl der HW-Schnittstellen Industrial Ethernet |
2 |
| Anzahl der HW-Schnittstellen seriell RS-485 |
1 |
| Anzahl der HW-Schnittstellen sonstige |
1 |
| Anzahl der analogen Eingänge |
8 |
| Mit optischer Schnittstelle |
nein |
| Unterstützt Protokoll für TCP/IP |
ja |
| Unterstützt Protokoll für PROFIBUS |
nein |
| Unterstützt Protokoll für CAN |
nein |
| Unterstützt Protokoll für EtherCAT |
nein |
| Unterstützt Protokoll für INTERBUS |
nein |
| Unterstützt Protokoll für ASI |
nein |
| Unterstützt Protokoll für KNX |
nein |
| Unterstützt Protokoll für MODBUS |
ja |
| Unterstützt Protokoll für Data-Highway |
nein |
| Unterstützt Protokoll für DeviceNet |
nein |
| Unterstützt Protokoll für SUCONET |
nein |
| Unterstützt Protokoll für LON |
nein |
| Unterstützt Protokoll für PROFINET IO |
nein |
| Unterstützt Protokoll für PROFINET CBA |
nein |
| Unterstützt Protokoll für SERCOS |
nein |
| Unterstützt Protokoll für Foundation Fieldbus |
nein |
| Unterstützt Protokoll für EtherNet/IP |
nein |
| Unterstützt Protokoll für AS-Interface Safety at Work |
nein |
| Unterstützt Protokoll für DeviceNet Safety |
nein |
| Unterstützt Protokoll für INTERBUS-Safety |
nein |
| Unterstützt Protokoll für PROFIsafe |
nein |
| Unterstützt Protokoll für SafetyBUS p |
nein |
| Unterstützt Protokoll für sonstige Bussysteme |
nein |
| Unterstützt Protokoll für DNP3 |
nein |
| Unterstützt Protokoll für IEC 60870 |
nein |
| Unterstützt Protokoll für IEC 61850 Ethernet |
nein |
| Funkstandard Bluetooth |
nein |
| Funkstandard WLAN 802.11 |
nein |
| Funkstandard GPRS |
nein |
| Funkstandard GSM |
nein |
| Funkstandard UMTS |
nein |
| LTE |
nein |
| IO-Link Master |
nein |
| Systemkomponente |
nein |
| Redundanzfähigkeit |
nein |
| Mit Display |
nein |
| Speicherart |
sonstige |
| Speichergröße |
8 kByte |
| Programmspeichererweiterung möglich |
nein |
| Tragschienenmontage möglich |
nein |
| Wand-/Direktmontage möglich |
ja |
| Fronteinbau möglich |
nein |
| Rack-Montage möglich |
nein |
| Geeignet für Sicherheitsfunktionen |
nein |
| SIL nach IEC 61508 |
ohne |
| Performance Level nach EN ISO 13849-1 |
ohne |
| Zugehöriges Betriebsmittel (Ex ia) |
nein |
| Zugehöriges Betriebsmittel (Ex ib) |
nein |
| Explosionsschutz-Kategorie für Gas |
ohne |
| Explosionsschutz-Kategorie für Staub |
ohne |
| Zertifiziert für UL-Gefahrenbereich Klasse I |
nein |
| Zertifiziert für UL-Gefahrenbereich Klasse II |
nein |
| Zertifiziert für UL-Gefahrenbereich Klasse III |
nein |
| Zertifiziert für UL-Gefahrenbereich Division 1 |
nein |
| Zertifiziert für UL-Gefahrenbereich Division 2 |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube) |
nein |
| Breite |
221,74 mm |
| Höhe |
51,04 mm |
| Tiefe |
104,65 mm |
