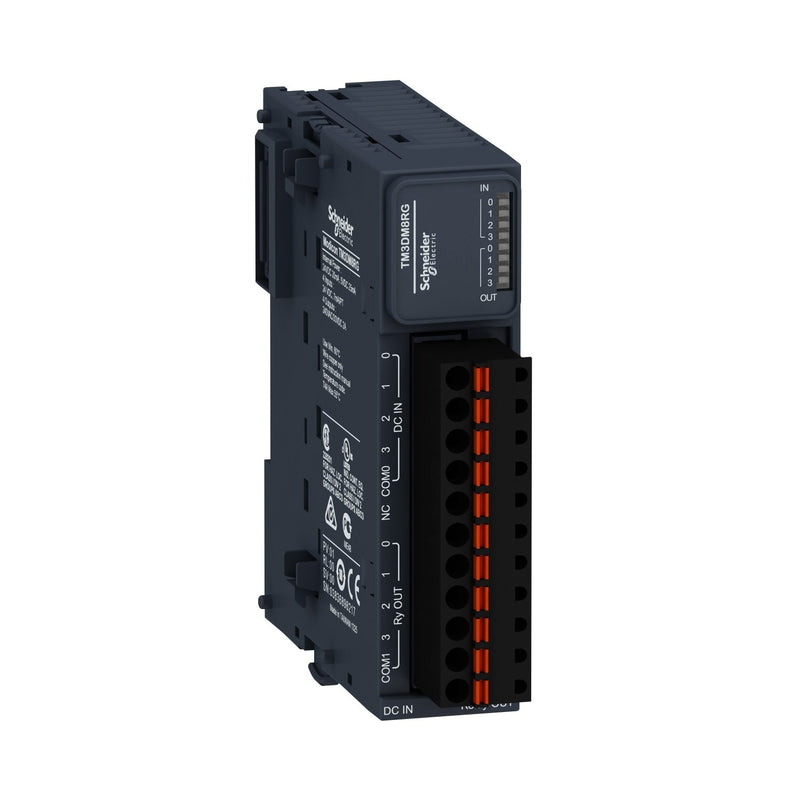

Schneider Electric - SPS-Digitales Ein-/Ausgangs-Modul E/A-Erweiterung TM3 TM3DM8RG EA-Modul 4d.E./4d.A

Digitales Ein-/Ausgangsmodul Modicon TM3. Zur Erweiterung von Modicon M221, M241, M251 und M262 SPS-Steuerungen mit E/A-Kanälen. Kompatibel mit Drittanbieter-Steuerungen mittels Modicon TM3 Buskoppler. Insgesamt 24 E/A, davon 4 digitale Eingänge, 4 digitale Ausgänge. E/A-Kanäle mit 24VDC Eingangsspannung, 24VDC/240VAC Ausgangsspannung. Die digitalen Ausgänge sind als Relais (2A) ausgeführt. Konfigurierbarer Eingangsfilter für verbesserte Erfassungsgeschwindigkeit des Signals oder zur Reduzierung von Rauscheffekten. Konfigurierbare Latching-Funktion zum Erfassen von Impulsen mit kürzerer Amplitudenbreite als der Abtastzeit der Steuerung. Konfigurierbarer Fallback-Modus zum Setzen von Ausgängen in konfigurierten Zustand (0 / 1 / Halten) im Falle eines Hardwarefehlers. Projektierung und Konfiguration mittels Software EcoStruxure Machine Expert oder Standalone Konfigurator (Download über www.se.com). Anschluss über abnehmbare Federzugklemmleisten mit Rasterabstand 5,08mm. Umgebungstemperatur im Betrieb -10°C bis +55°C. Montage auf 35mm DIN-Hutschiene oder direkt auf Schalttafel mit optionalem Halter. Zertifizierungen nach CE, cULus/CSA, EAC, RCM, cULus Hazardous Location.

Technische Details
Versorgungsspannung bei DC	24 V
Spannungsart der Versorgungsspannung	AC
Anzahl der digitalen Eingänge	4
Anzahl der digitalen Ausgänge	4
Digitale Eingänge konfigurierbar	nein
Digitale Ausgänge konfigurierbar	nein
Leistungsaufnahme	2,5 W
Eingangsstrom bei Signal 1	7 mA
Zulässige Spannung am Eingang	19,2..28,8 V
Art der Eingangsspannung	AC/DC
Art des Digitalausgangs	Relais
Ausgangsstrom	2 A
Zulässige Spannung am Ausgang	30..264 V
Art der Ausgangsspannung	AC/DC
Kurzschlussschutz, Ausgänge vorhanden	nein
Redundanzfähigkeit	nein
Ausführung des elektrischen Anschlusses	Federzuganschluss
Verzögerungszeit bei Signalwechsel	4..10 ms
Geeignet für Sicherheitsfunktionen	nein
SIL nach IEC 61508	ohne
Performance Level nach EN ISO 13849-1	ohne
Zugehöriges Betriebsmittel (Ex ia)	nein
Zugehöriges Betriebsmittel (Ex ib)	nein
Explosionsschutz-Kategorie für Gas	ohne
Explosionsschutz-Kategorie für Staub	ohne
Breite	27,4 mm
Höhe	90 mm
Tiefe	84,6 mm

Lieferumfang:
1 x Schneider Electric - SPS-Digitales Ein-/Ausgangs-Modul E/A-Erweiterung TM3 TM3DM8RG EA-Modul 4d.E./4d.A.
