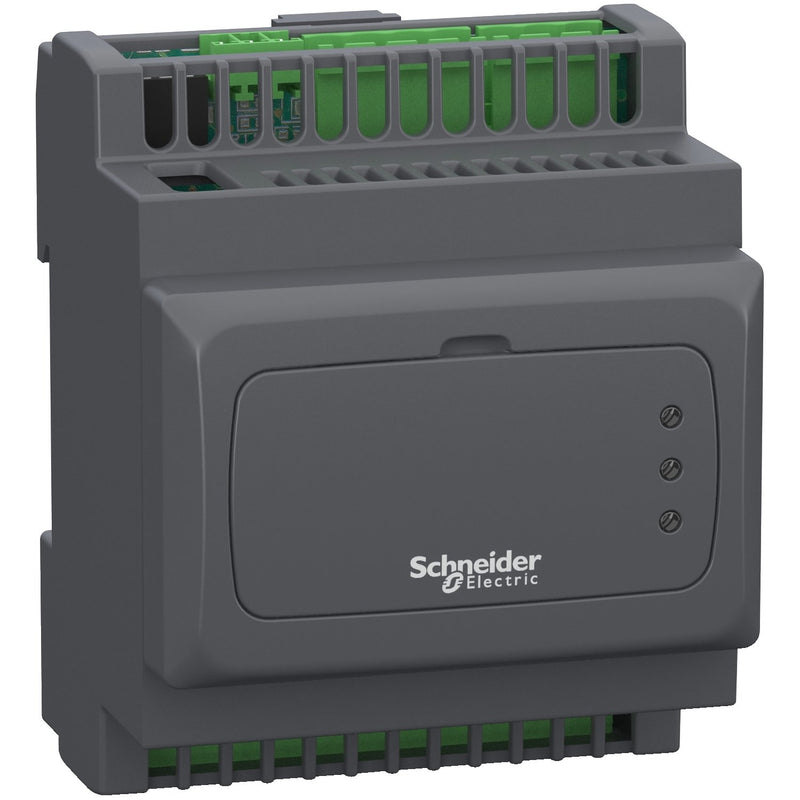

Schneider Electric - SPS-Analoges/digitales Ein-/Ausgangs-Modul E/A Erweiterungsmodul TM171EP14R 14E/A,24VDC,48VDC

E/A-Erweiterungsmodul für Modicon M171/M172 SPS-Steuerungen. Das Modul verfügt über insgesamt 14 integrierte E/A, davon 4 digitale und 4 konfigurierbare (U/I/T/DE) analoge Eingänge, 4 digitale und 2 konfigurierbare (U/I) analoge Ausgänge. Die Spannungsversorgung erfolgt über 24 VAC / 24 VDC oder 48 VDC. Die digitalen Ausgänge sind als Relais (SPST, 3A / 230VAC / SPDT, 5A / 230 VAC) ausgeführt. Die Anschlüsse erfolgen mittels abnehmbaren Schraubklemmleisten (nicht im Lieferumfang enthalten). Montage auf 35mm Hutschiene. Zertifiziert nach CE, cURus (UL recognized), CSA, EAC.

Technische Details
Versorgungsspannung bei AC 50 Hz	24 V
Versorgungsspannung bei AC 60 Hz	24 V
Versorgungsspannung bei DC	24 V
Spannungsart der Versorgungsspannung	AC/DC
Anzahl der digitalen Eingänge	4
Anzahl der digitalen Ausgänge	4
Anzahl der analogen Eingänge	4
Anzahl der analogen Ausgänge	2
Digitale Ein-/Ausgänge, konfigurierbar	nein
Eingangsstrom bei Signal 1	0,5 mA
Zulässige Spannung am Eingang	0..24 V
Art der Eingangsspannung	DC
Art des Digitalausgangs	Relais
Ausgangsstrom am digitalen Ausgang	3 A
Ausgangsspannung am digitalen Ausgang	240 V
Art der Ausgangsspannung	AC
Kurzschlussschutz, digitale Ausgänge vorhanden	nein
Analogeingang, Strom	ja
Analogeingang, Spannung	ja
Analogeingang, Widerstand	nein
Analogeingang, Widerstandsthermometer	ja
Analogeingang, Thermoelement	nein
Auflösung der Analogeingänge	13 Bit
Analogeingangssignal konfigurierbar	ja
Analogausgang, Strom	ja
Analogausgang, Spannung	ja
Auflösung der Analogausgänge	13 Bit
Analogausgangssignal konfigurierbar	ja
Ausführung des elektrischen Anschlusses	Schraubanschluss
Verzögerungszeit bei Signalwechsel	200 ms
Geeignet für Sicherheitsfunktionen	nein
SIL nach IEC 61508	ohne
Performance Level nach EN ISO 13849-1	ohne
Zugehöriges Betriebsmittel (Ex ia)	nein
Zugehöriges Betriebsmittel (Ex ib)	nein
Explosionsschutz-Kategorie für Gas	ohne
Explosionsschutz-Kategorie für Staub	ohne
Breite	70,2 mm
Höhe	87 mm
Tiefe	61,6 mm

Lieferumfang:
1 x Schneider Electric TM171EP14R E/A Erweiterungsmodul

Keine Downloads vorhanden.
