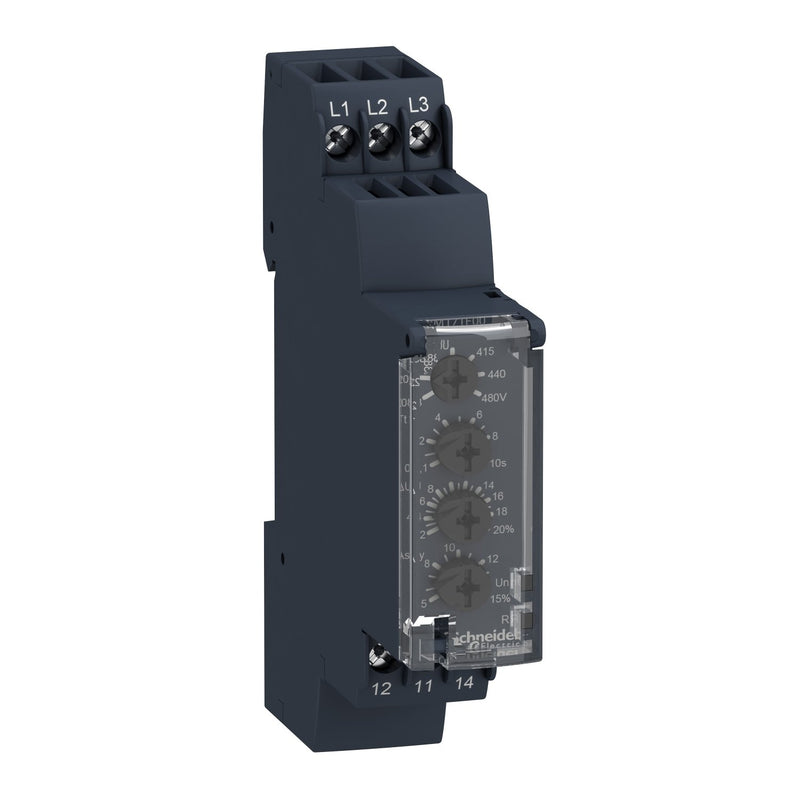

Schneider Electric - Spannungsüberwachungsgerät Unter-/Überspannung RM17UB310 1W Phase/Phase

Harmony Control. Dieses Spannungsüberwachungsrelais überwacht dreiphasige Versorgungen 208-480 VAC (50-60 Hz) auf Phasenausfall, sowie Über- und Unterschreitung eines einstellbaren Grenzwertes. Zur Meldung ist ein Relaiswechsler vorhanden, der bis 5 A belastbar ist. Die beiden Grenzwerte und eine Abschaltverzögerung sind einstellbar. Die Einstellungen erfolgen über Bedienelemente in der Front, die unter einer Klarsichtabdeckung gegen Veränderungen geschützt werden können. Zwei LEDs zeigt den Status an. Die Energieversorgung des Gerätes wird der Messspannung entnommen. Die Baubreite beträgt 17,5 mm und die Montage erfolgt auf der Hutschiene.

Technische Details
Ausführung des elektrischen Anschlusses	Schraubanschluss
Mit abnehmbaren Klemmen	nein
Spannungsmessbereich 1	183..528 V
Spannungsart des Messbereichs	AC/DC
Ansprechwert Spannung	183..528 V
1-Phasen-Unterspannung möglich	ja
3-Phasen-Unterspannung möglich	ja
1-Phasen-Überspannung möglich	ja
3-Phasen-Überspannung möglich	ja
1-Phasen-Fenster möglich	ja
3-Phasen-Fenster möglich	ja
Enthält Funktion Gleichspannung-Unterspannung	nein
Enthält Funktion Gleichspannung-Überspannung	nein
Enthält Funktion Gleichspannung-Fenster	nein
Max. zulässige Ansprechverzögerungszeit	0,5 s
Min. einstellbare Rückfallverzögerungszeit	0,3 s
Max. zulässige Rückfallverzögerungszeit	30 s
Anzahl der Kontakte als Wechsler	1
Breite	17,5 mm
Höhe	90 mm
Tiefe	72 mm

Lieferumfang:
1 x LIEFERUMFANG
