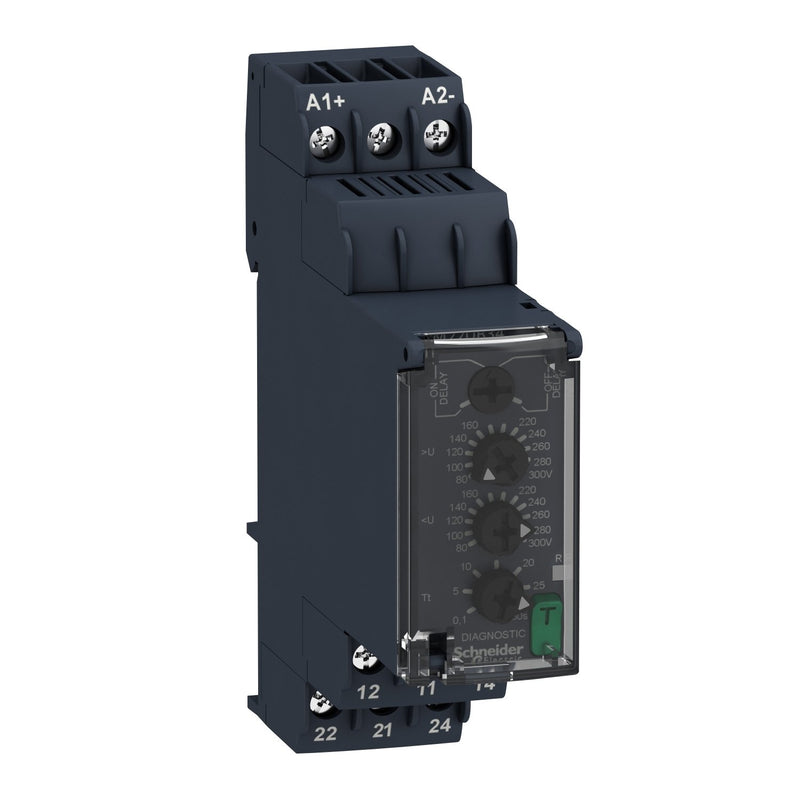

Schneider Electric - Spannungsüberwachungsgerät Spannungswächter RM22UB34

Harmony Control. Dieses Spannungsüberwachungsrelais überwacht einen Messkreis auf Über- und Unterschreitung des eingestellten Grenzwertes (80-300 VAC/DC). Zur Meldung sind zwei Relaiswechsler vorhanden, die bis 8 A belastbar sind. Für die Über- und Unterschreitung ist jeweils ein Grenzwert und die Ansprech- oder Abfallverzögerung einstellbar. Die Einstellungen erfolgen über Bedienelemente in der Front, die unter einer Klarsichtabdeckung gegen Veränderungen geschützt werden können. Mit einem beleuchteten Skalenpfeil läßt sich die Einstellung der Potentiometer sehr deutlich auch aus der Entfernung erkennen. Der frontseitige Diagnoseschalter ermöglicht das Ausschalten der Ausgangsrelais zum Test der Gesamtanwendung. Mit dem Schließen der Klarsichtabdeckung wird der Diagnoseschalter automatisch zurückgesetzt. Die Versorgung des Gerätes erfolgt aus dem Messkreis. Zwei LEDs zeigt den Status an. Die Baubreite beträgt 22,5 mm und die Montage erfolgt auf der Hutschiene. Der Leitungsanschluss erfolgt über Schraubklemmen.

Technische Details
Ausführung des elektrischen Anschlusses	Schraubanschluss
Mit abnehmbaren Klemmen	nein
Spannungsmessbereich 1	80..300 V
Spannungsart des Messbereichs	AC/DC
Ansprechwert Spannung	60..300 V
1-Phasen-Unterspannung möglich	ja
3-Phasen-Unterspannung möglich	nein
1-Phasen-Überspannung möglich	ja
3-Phasen-Überspannung möglich	nein
1-Phasen-Fenster möglich	ja
3-Phasen-Fenster möglich	nein
Enthält Funktion Gleichspannung-Unterspannung	ja
Enthält Funktion Gleichspannung-Überspannung	ja
Enthält Funktion Gleichspannung-Fenster	ja
Min. einstellbare Ansprechverzögerungszeit	0,1 s
Max. zulässige Ansprechverzögerungszeit	30 s
Min. einstellbare Rückfallverzögerungszeit	0,1 s
Max. zulässige Rückfallverzögerungszeit	30 s
Anzahl der Kontakte als Wechsler	2
Breite	22,5 mm
Höhe	90 mm
Tiefe	73 mm

Lieferumfang:
1 x Schneider Electric - Spannungsüberwachungsgerät Spannungswächter RM22UB34
