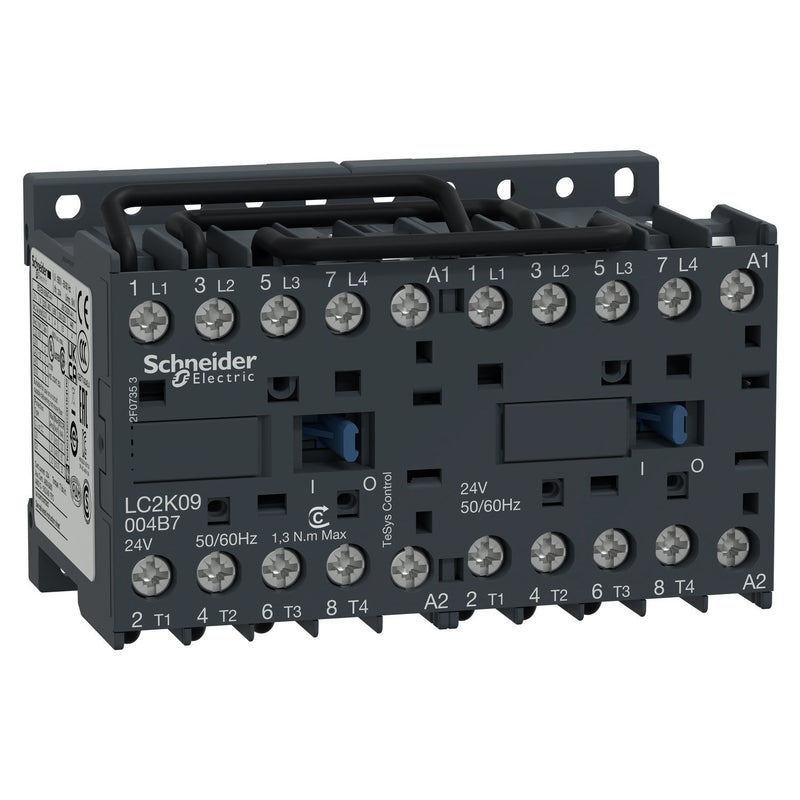

Schneider Electric - Schützkombination Wendeschützkombination LC2K09004B7 20A/AC1

4-poliger (4 Schließer) TeSys K-Umschaltschütz für AC-1-Lastanwendungen bis 20 A/690 V. Es bietet 24 V 50/60 Hz AC-Spulen, Anschluss über Schraubklemmen, vorverdrahteten Netzumschaltkreis, mechanische Verriegelung. Ohne eingebaute Hilfsschalter können zusätzliche aufsteckbare Hilfsschalterblöcke an der Vorderseite hinzugefügt werden (separat zu bestellen). Die kompakte Montage auf DIN-Schiene und die Schraubbefestigung sorgen für Zuverlässigkeit und Haltbarkeit bei Standardanwendungen. Mit mehreren Normen zertifiziert (IEC, UL, CSA, CCC, EAC) und Green Premium (RoHs/Reach).

Technische Details
Funktion	Umschaltschütz
Tragschienenmontage möglich	nein
Bemessungssteuerspeisespannung Us bei AC 50 Hz	24 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz	24 V
Spannungsart zur Betätigung	AC
Anzahl der Schließer als Hauptkontakte	4
Anschlussart Hauptstromkreis	Schraubanschluss
Spannungsart der Betriebsspannung	AC
Betriebsspannung bei AC 50 Hz	440 V
Betriebsspannung bei AC 60 Hz	440 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	20 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	9 A
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis	Schraubanschluss
Schutzart (IP)	IP20
Schutzart (NEMA)	sonstige
Breite	90 mm
Höhe	58 mm
Tiefe	57 mm

Lieferumfang:
1 x Schneider Electric - Schützkombination Wendeschützkombination LC2K09004B7 20A/AC1
