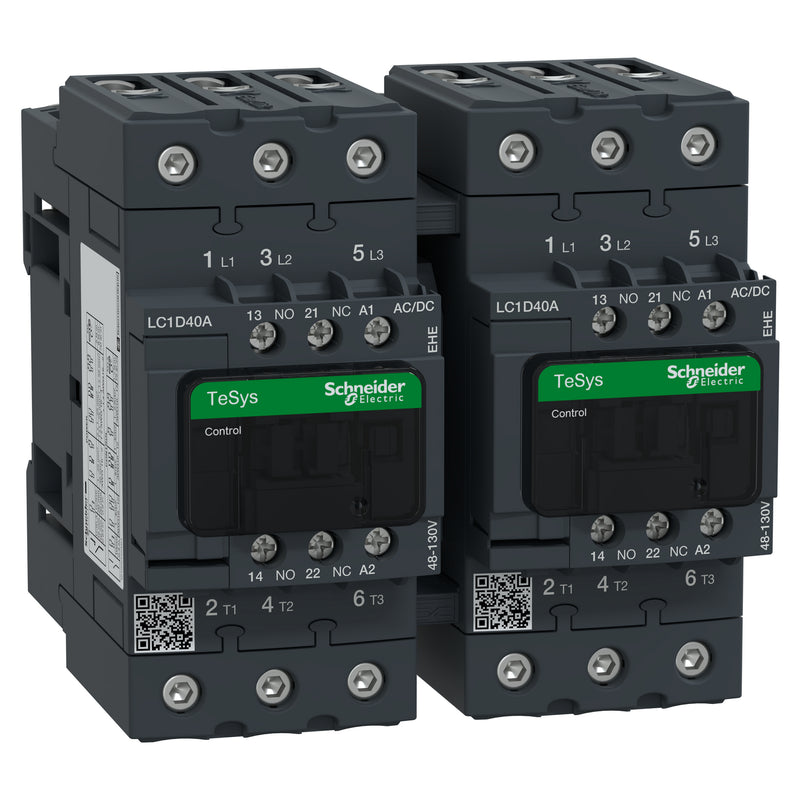

Schneider Electric - Schützkombination Wendeschützkombination LC2D40AEHE 40A,48-130VAC/DC

3-poliges Wendeschütz TeSys D für Motoranwendungen. Nennstrom 40A AC-3 18. 5kW@400V, beinhaltet eine 48-130V AC/DC low consumption elektronische Spule, 2 Öffner+2 Schließer Hilfskontakte, eine mechanische Verriegelung. LC2D40AEHE ist ein 3-poliges Wendeschütz TeSys D für Motoranwendungen bis 18. 5kW@400V. Es beinhaltet eine 48-130V AC/DC low consumption elektronische Spule und 2NO+2NC eingebaute Hilfskontakte, NC Spiegel zertifiziert. Kompakte, DIN-Schienenmontage, mit mechanischer Verriegelung und vorverdrahteter Wendeschaltung, sorgt für Zuverlässigkeit und Langlebigkeit. Es ist nach mehreren Normen zertifiziert (IEC, UL, CSA, CCC, EAC, Marine) und Green Premium konform (RoHs/Reach).

Technische Details
Funktion	Wendeschütz
Tragschienenmontage möglich	ja
Bemessungssteuerspeisespannung Us bei AC 50 Hz	48..130 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz	48..130 V
Bemessungssteuerspeisespannung Us bei DC	48..130 V
Spannungsart zur Betätigung	AC/DC
Anzahl der Schließer als Hauptkontakte	3
Anschlussart Hauptstromkreis	Schraubanschluss
Spannungsart der Betriebsspannung	AC/DC
Betriebsspannung bei DC	440 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	60 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	40 A
Bemessungsbetriebsleistung bei AC-3, 400 V	18,5 kW
Bemessungsbetriebsleistung NEMA	22,4 kW
Anzahl der Hilfskontakte als Öffner	1
Anzahl der Hilfskontakte als Schließer	1
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis	Schraubanschluss
Schutzart (IP)	IP20
Schutzart (NEMA)	sonstige
Breite	119 mm
Höhe	122 mm
Tiefe	120 mm

Lieferumfang:
1 x Schneider Electric - Schützkombination Wendeschützkombination LC2D40AEHE 40A,48-130VAC/DC
