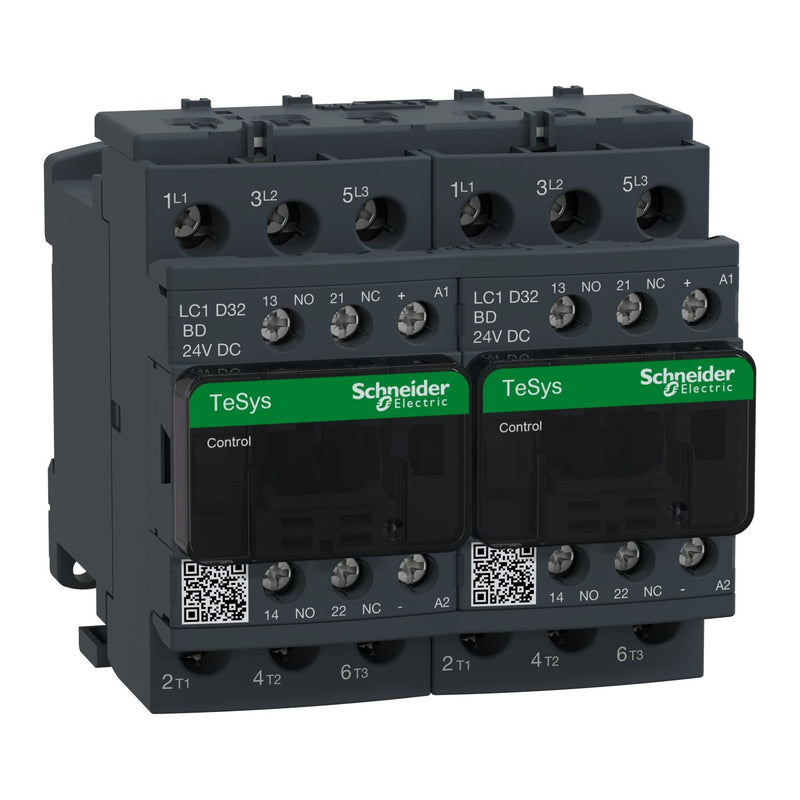

Schneider Electric - Schützkombination Wendeschützkombination LC2D32BDV 15kW/400V/AC3

3-poliges TeSys D-Wendeschütz für Motoranwendungen bis 15kW@400V. Er verfügt über 24 V DC-Spulen, 2 S + 2 Ö integrierte Hilfsschalter (NC-Spiegelkontakte), Leistungs- und Steueranschlüsse über Schraubklemmen. Ausgestattet mit vorverdrahteten Leistungsanschlüssen mit Wendefunktion, mechanischer Verriegelung und elektrischer Verriegelung. Kompakt (90 mm breit), DIN-Schienen montiert, sorgt er für hohe Zuverlässigkeit und Haltbarkeit. Es verfügt über mehrere Normen (IEC, UL, CSA, CCC, EAC, Marine) und Green Premium-Konformität (RoHs/Reach).

Technische Details
Funktion	Wendeschütz
Tragschienenmontage möglich	ja
Bemessungssteuerspeisespannung Us bei DC	24 V
Spannungsart zur Betätigung	DC
Anzahl der Schließer als Hauptkontakte	3
Anschlussart Hauptstromkreis	Schraubanschluss
Spannungsart der Betriebsspannung	DC
Betriebsspannung bei DC	440 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	50 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	32 A
Bemessungsbetriebsleistung bei AC-3, 400 V	15 kW
Bemessungsbetriebsleistung NEMA	14,9 kW
Anzahl der Hilfskontakte als Öffner	1
Anzahl der Hilfskontakte als Schließer	1
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis	Schraubanschluss
Schutzart (IP)	IP20
Schutzart (NEMA)	sonstige
Breite	90 mm
Höhe	85 mm
Tiefe	101 mm

Lieferumfang:
1 x Schneider Electric - Schützkombination Wendeschützkombination LC2D32BDV
