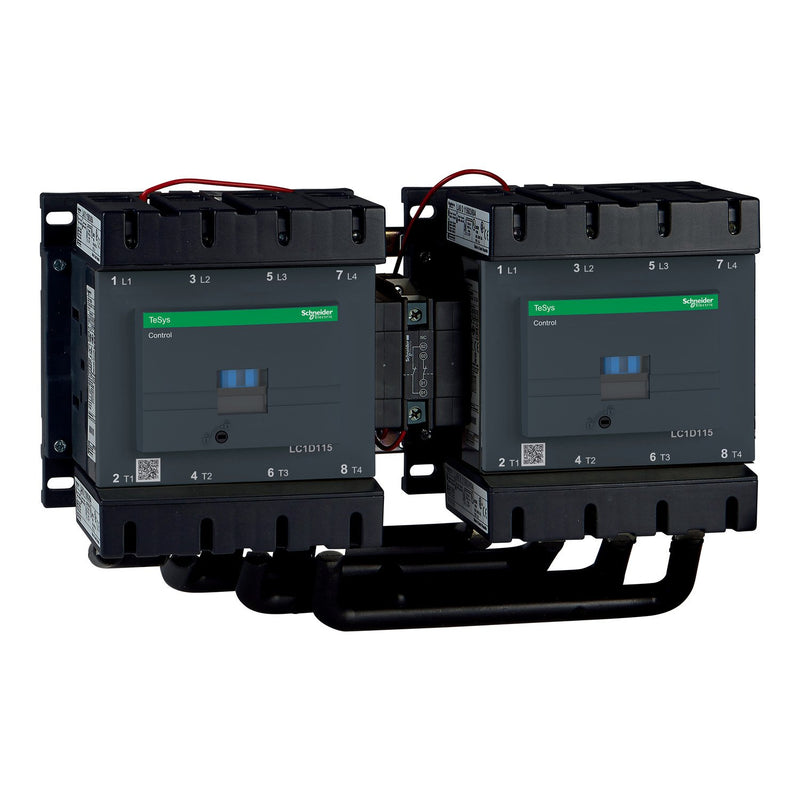

Schneider Electric - Schützkombination Wendeschützkombination LC2D115004P7 55kW/400V/AC3

4-poliger (4S) Umschaltschütz TeSys D für AC-1-Lastanwendungen bis 200 A/690 V. Es bietet 230 V 50/60 Hz AC-Spulen, Stromanschlüsse über 2 Schraubklemmen und Steuerung über Schraubklemmen. Ohne eingebaute Hilfsschalter können Hilfsschalterblöcke zur seitlichen und frontseitigen Montage hinzugefügt werden (separat zu bestellen). Ausgestattet mit vorverdrahteten Stromanschlüssen, mechanischer Verriegelung und elektrischer Verriegelung. Bei Betriebsgeschwindigkeiten von bis zu 1200 Zyklen/Stunde sorgt er für hohe Zuverlässigkeit und Haltbarkeit. Es verfügt über mehrere Normen (IEC, UL, CSA, CCC, EAC, Marine) und Green Premium-Konformität (RoHs/Reach).

Technische Details
Funktion	Umschaltschütz
Tragschienenmontage möglich	nein
Bemessungssteuerspeisespannung Us bei AC 50 Hz	230 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz	230 V
Spannungsart zur Betätigung	AC
Anzahl der Schließer als Hauptkontakte	4
Anschlussart Hauptstromkreis	Schraubanschluss
Spannungsart der Betriebsspannung	AC
Betriebsspannung bei AC 50 Hz	440 V
Betriebsspannung bei AC 60 Hz	440 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	200 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	115 A
Anzahl der Hilfskontakte als Öffner	1
Anzahl der Hilfskontakte als Schließer	1
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis	Schraubanschluss
Schutzart (IP)	IP20
Schutzart (NEMA)	sonstige
Breite	334 mm
Höhe	158 mm
Tiefe	148 mm

Lieferumfang:
1 x Schneider Electric - Schützkombination Wendeschützkombination LC2D115004P7 55kW/400V/AC3
