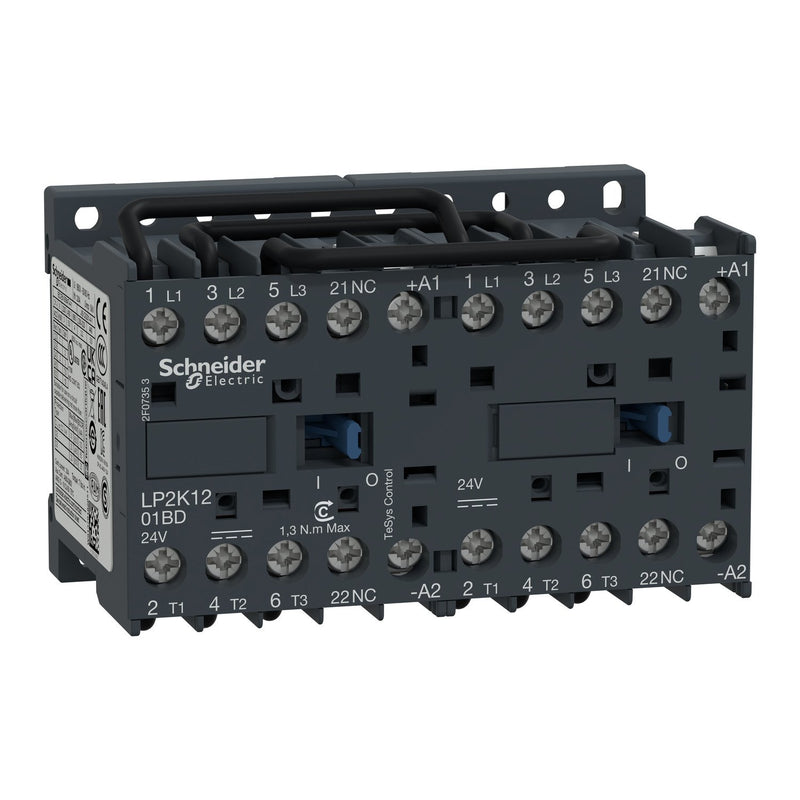

Schneider Electric - Schützkombination Wendeschütz LP2K1201BD 12A 24VDC 3p

Kompaktes 3-poliges WendeschützTeSys K für Motoranwendungen. Nennwert 12A AC-3 5. 5kW@400V, beinhaltet eine 24V DC-Spule, 1 Schließer-Hilfskontakt, eine mechanische Verriegelung und eine vorverdrahtete Umkehrschaltung. LP2K1201BD ist ein 3-poliges Wendeschütz TeSys K für einfache Motoranwendungen bis 5,5kW@400V. Sehr kompakt, DIN-Schienen-kompatibel, wird er mit einer mechanischen Verriegelung und einer vorverdrahteten Wendeschaltung montiert. Dank seiner 24V DC-Spule und dem eingebauten Hilfskontakt 1NC lässt er sich problemlos in alle Steuerungssysteme integrieren. Es erfüllt mehrere Normen (IEC, UL, CSA, CCC, EAC, Marine) und ist Green Premium (RoHs/Reach) zertifiziert.

Technische Details
Funktion	Wendeschütz
Tragschienenmontage möglich	nein
Bemessungssteuerspeisespannung Us bei DC	24 V
Spannungsart zur Betätigung	DC
Anzahl der Schließer als Hauptkontakte	3
Anschlussart Hauptstromkreis	Schraubanschluss
Spannungsart der Betriebsspannung	DC
Betriebsspannung bei DC	440 V
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	12 A
Bemessungsbetriebsleistung bei AC-3, 400 V	5,5 kW
Bemessungsbetriebsleistung NEMA	5,59 kW
Anzahl der Hilfskontakte als Öffner	1
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis	Schraubanschluss
Schutzart (IP)	IP20
Schutzart (NEMA)	sonstige
Breite	90 mm
Höhe	58 mm
Tiefe	57 mm

Lieferumfang:
1 x Schneider Electric - Schützkombination Wendeschütz LP2K1201BD 12A 24VDC 3p
