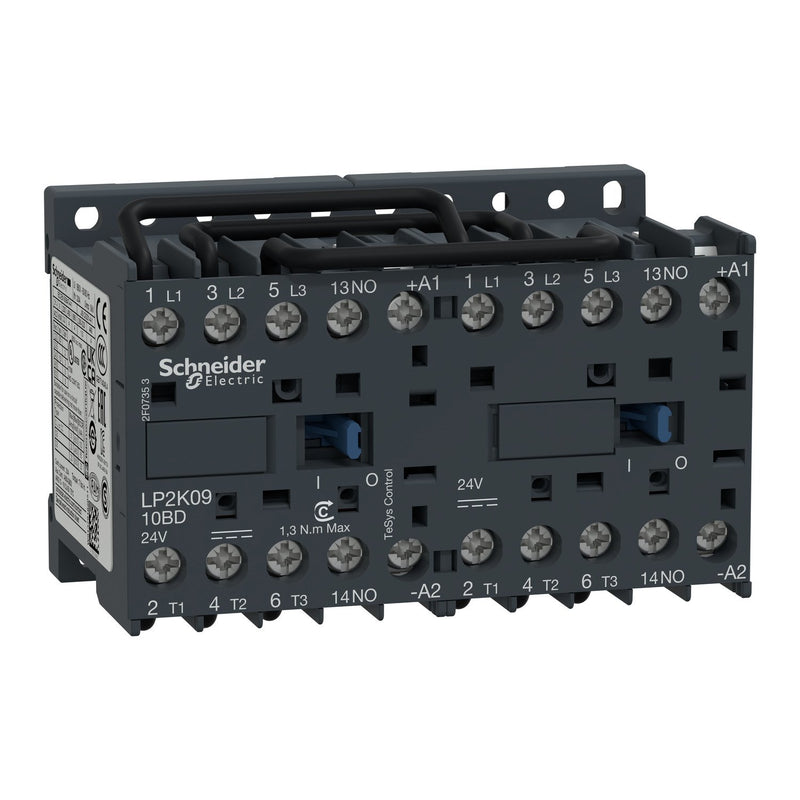

Schneider Electric - Schützkombination Wendeschütz LP2K0910BD 9A 24V DC

Kompaktes 3-poliges WendeschützTeSys K für Motoranwendungen. Die Baugröße 9A AC-3 4kW@400V beinhaltet eine 24V DC-Spule, 1 Öffner-Hilfskontakt, eine mechanische Verriegelung und eine vorverdrahtete Wendeschaltung. LP2K0910BD ist ein 3-poliges Wendeschütz TeSys K für einfache Motoranwendungen bis 4kW@400V. Sehr kompakt, DIN-Schienen-kompatibel, wird er mit einer mechanischen Verriegelung und einer vorverdrahteten Wendeschaltung montiert. Dank seiner 24V DC-Spule und dem eingebauten Hilfskontakt 1 Öffner lässt er sich problemlos in alle Steuerungssysteme integrieren. Es erfüllt mehrere Normen (IEC, UL, CSA, CCC, EAC, Marine) und ist Green Premium (RoHs/Reach) zertifiziert.

Technische Details
Funktion	Wendeschütz
Tragschienenmontage möglich	nein
Bemessungssteuerspeisespannung Us bei DC	24 V
Spannungsart zur Betätigung	DC
Anzahl der Schließer als Hauptkontakte	3
Anschlussart Hauptstromkreis	Schraubanschluss
Spannungsart der Betriebsspannung	DC
Betriebsspannung bei DC	440 V
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	9 A
Bemessungsbetriebsleistung bei AC-3, 400 V	4 kW
Bemessungsbetriebsleistung NEMA	3,73 kW
Anzahl der Hilfskontakte als Schließer	1
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis	Schraubanschluss
Schutzart (IP)	IP20
Schutzart (NEMA)	sonstige
Breite	90 mm
Höhe	58 mm
Tiefe	57 mm

Lieferumfang:
1 x Schneider Electric - Schützkombination Wendeschütz LP2K0910BD 9A 24V DC
