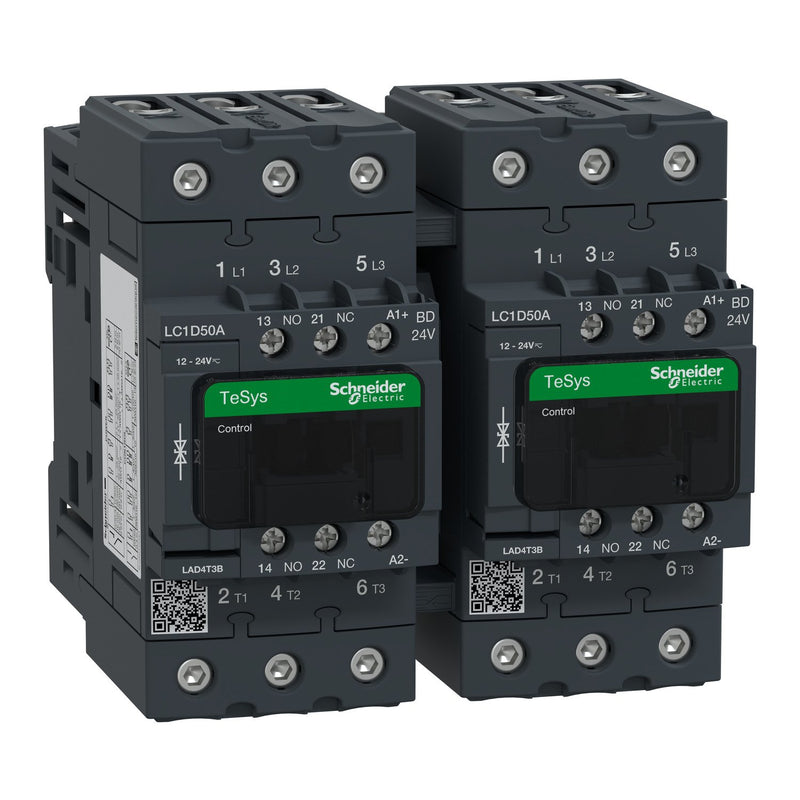

Schneider Electric - Schützkombination Wendeschütz LC2D50ABD 3P,50A,24VDC

3-poliges Wendeschütz TeSys D für Motoranwendungen. Bemessen 50A AC-3 22kW@400V, beinhaltet es eine 24V DC-Spule, 2 Öffner+2 Schließer Hilfskontakte, eine mechanische Verriegelung.

Technische Details
Funktion	Wendeschütz
Tragschienenmontage möglich	ja
Bemessungssteuerspeisespannung Us bei DC	24 V
Spannungsart zur Betätigung	DC
Anzahl der Schließer als Hauptkontakte	3
Anschlussart Hauptstromkreis	Schraubanschluss
Spannungsart der Betriebsspannung	DC
Betriebsspannung bei DC	440 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	80 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	50 A
Bemessungsbetriebsleistung bei AC-3, 400 V	22 kW
Bemessungsbetriebsleistung NEMA	29,8 kW
Anzahl der Hilfskontakte als Öffner	1
Anzahl der Hilfskontakte als Schließer	1
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis	Schraubanschluss
Schutzart (IP)	IP20
Schutzart (NEMA)	sonstige
Breite	119 mm
Höhe	122 mm
Tiefe	120 mm

Lieferumfang:
1 x Schneider Electric - Schützkombination Wendeschütz LC2D50ABD 3P,50A,24VDC
