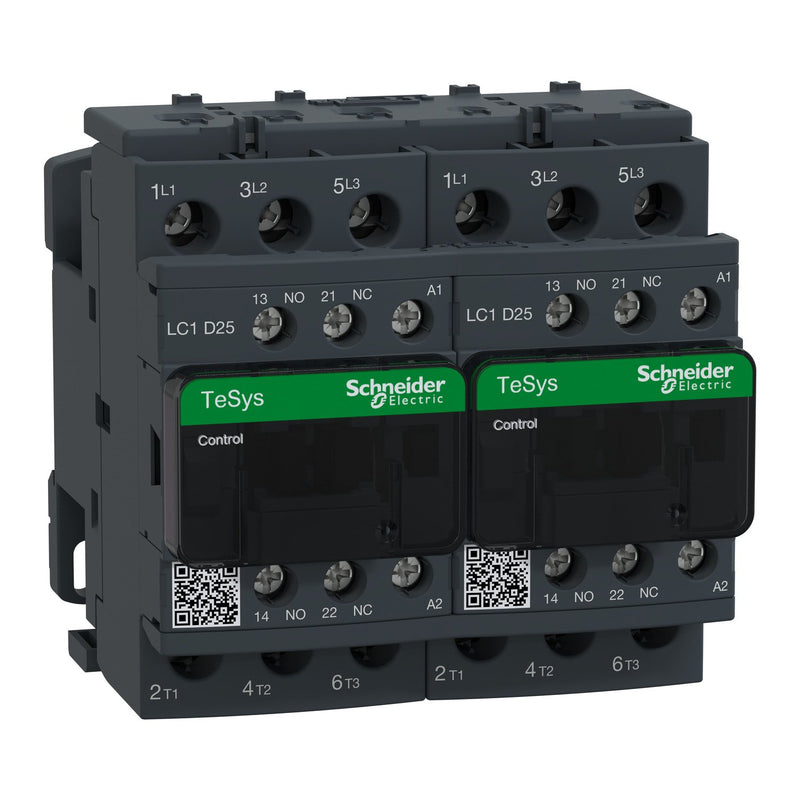

Schneider Electric - Schützkombination Wendeschütz LC2D25P7 25A 230V 50/60HZ

TeSys D 3-polige Wendeschütze. Wendeschützkombination, 25A, Spule. Anschluss Schraubklemmen, Bemessungsleistung 11 kW, Kontakte 1 S + 1 Ö, MTZ 13. Gerätebreite 90 mm bis 40 A, Schraub- und Schnappbefestigung. 3-polig, je zwei integrierte Hilfskontakte, erweiterbar um bis zu je vier Hilfskontakte. Steuer- und Leistungsebene räumlich und farblich getrennt. In der Grundausführung plombierbar. Hauptstromverdrahtung bereits durchgeführt. Bemessungsspannung 400 V, nach AC-3. Wechselspannungsbetätigt 230 V 50/60 Hz.

Technische Details
Funktion	Wendeschütz
Tragschienenmontage möglich	ja
Bemessungssteuerspeisespannung Us bei AC 50 Hz	230 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz	230 V
Spannungsart zur Betätigung	AC
Anzahl der Schließer als Hauptkontakte	3
Anschlussart Hauptstromkreis	Schraubanschluss
Spannungsart der Betriebsspannung	AC
Betriebsspannung bei AC 50 Hz	440 V
Betriebsspannung bei AC 60 Hz	440 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	40 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	25 A
Bemessungsbetriebsleistung bei AC-3, 400 V	11 kW
Bemessungsbetriebsleistung NEMA	11,2 kW
Anzahl der Hilfskontakte als Öffner	1
Anzahl der Hilfskontakte als Schließer	1
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis	Schraubanschluss
Schutzart (IP)	IP20
Schutzart (NEMA)	sonstige
Breite	90 mm
Höhe	85 mm
Tiefe	92 mm

Lieferumfang:
1 x Schneider Electric - Schützkombination Wendeschütz LC2D25P7 25A 230V 50/60HZ
