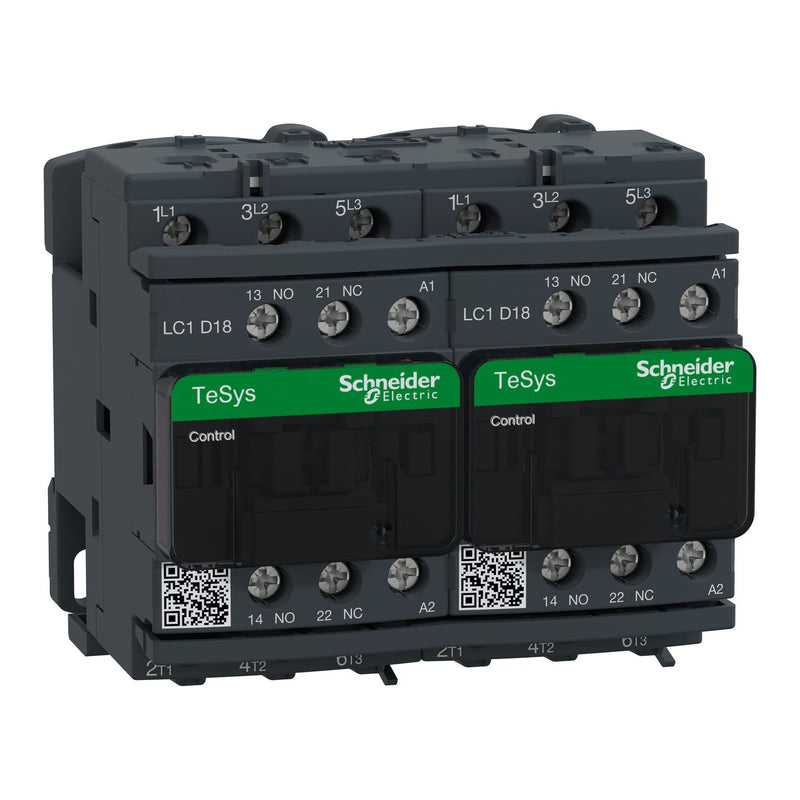

Schneider Electric - Schützkombination Wendeschütz LC2D18E7 18A 48VAC

Standardschütze 0,06 -75 kW Neben ansprechendem und funktionellem Design bieten die Schütze TeSys D schnelle und einfache Installation bei gleichzeitig schmaler Baubreite von 45 bzw. 55 mm. Sie erfüllen internationale Standards. Die Leistungsgrößen 40 bis 65 A sind mit EverLink Klemmen ausgestattet. Diese sind patentiert und gewährleisten eine zuverlässige und dauerhafte Verbindung.

Technische Details
Funktion	Wendeschütz
Tragschienenmontage möglich	ja
Bemessungssteuerspeisespannung Us bei AC 50 Hz	48 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz	48 V
Spannungsart zur Betätigung	AC
Anzahl der Schließer als Hauptkontakte	3
Anschlussart Hauptstromkreis	Schraubanschluss
Spannungsart der Betriebsspannung	AC
Betriebsspannung bei AC 50 Hz	440 V
Betriebsspannung bei AC 60 Hz	440 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	32 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	18 A
Bemessungsbetriebsleistung bei AC-3, 400 V	7,5 kW
Bemessungsbetriebsleistung NEMA	7,46 kW
Anzahl der Hilfskontakte als Öffner	1
Anzahl der Hilfskontakte als Schließer	1
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis	Schraubanschluss
Schutzart (IP)	IP20
Schutzart (NEMA)	sonstige
Breite	90 mm
Höhe	77 mm
Tiefe	86 mm

Lieferumfang:
1 x Schneider Electric - Schützkombination Wendeschütz LC2D18E7 18A 48VAC
