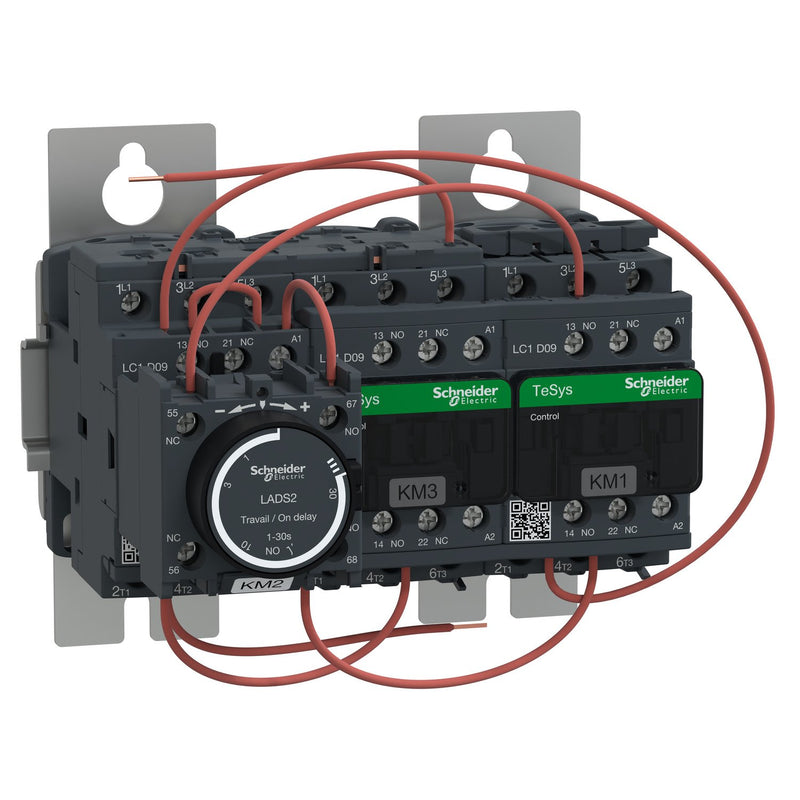

Schneider Electric - Schützkombination Sterndreieck-Anlasser LC3D09AP7 7,5kW 230V 50/60HZ

Vormontierter TeSys D-Stern-Dreieck-Starter für Motoranwendungen bis 7.5kW@400V. Anlasser zur Plattenmontage, offene Version, bestehend aus 3 Schützen mit 230 V 50/60 Hz AC-Spulen, 1Ö eingebautem Hilfskontakt an Stern und einem zeitverzögerten Hilfsschalterblock. Ausgestattet mit vorverdrahteten Stern-Dreieck-Stromanschlüssen und mechanischer Verriegelung. Die maximale Betriebsrate beträgt 30 Anläufe pro Stunde und die maximale Startzeit 30 Sekunden. Der Schutz wird dringend empfohlen, wenn ein thermisches Überlastrelais hinzugefügt wird (separat zu bestellen).

Technische Details
Funktion	Stern-Dreieck-Schütz
Tragschienenmontage möglich	ja
Bemessungssteuerspeisespannung Us bei AC 50 Hz	230 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz	230 V
Spannungsart zur Betätigung	AC
Anzahl der Schließer als Hauptkontakte	3
Anschlussart Hauptstromkreis	Schraubanschluss
Spannungsart der Betriebsspannung	AC
Betriebsspannung bei AC 50 Hz	440 V
Betriebsspannung bei AC 60 Hz	440 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	20 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	9 A
Bemessungsbetriebsleistung bei AC-3, 400 V	7,5 kW
Bemessungsbetriebsleistung NEMA	3,73 kW
Anzahl der Hilfskontakte als Öffner	1
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis	Schraubanschluss
Schutzart (IP)	IP20
Schutzart (NEMA)	sonstige
Breite	143 mm
Höhe	124 mm
Tiefe	143 mm

Lieferumfang:
1 x Schneider Electric - Schützkombination Sterndreieck-Anlasser LC3D09AP7 7,5kW 230V 50/60HZ
