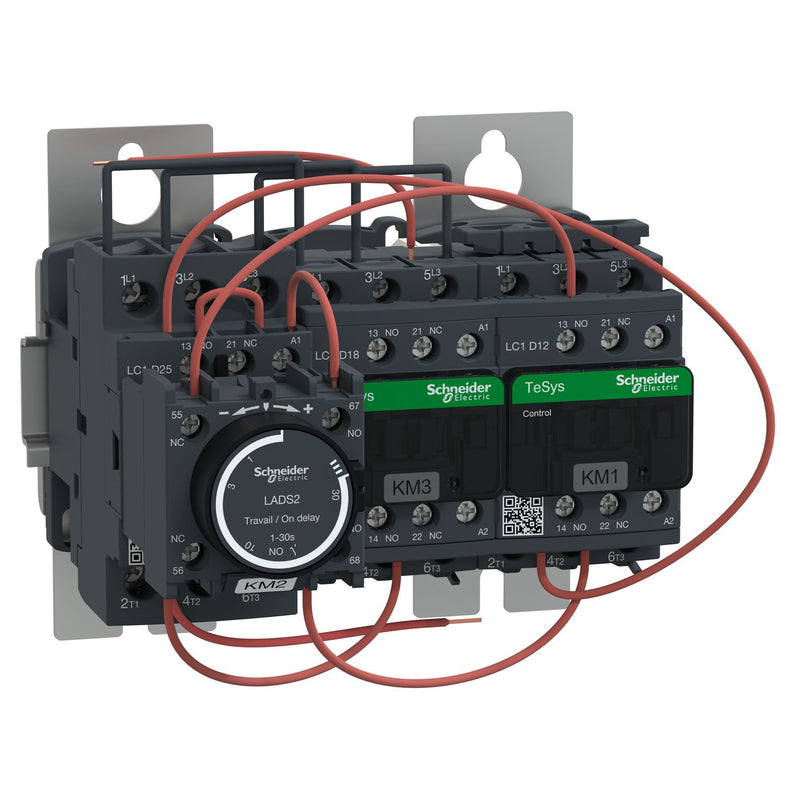

Schneider Electric - Schützkombination S-D-Schützkombination LC3D18AU7 18,5kW, 240V50/60Hz

Vormontierter TeSys D-Stern-Dreieck-Starter für Motoranwendungen bis 18.5kW@400V. Anlasser zur Plattenmontage, offene Version, bestehend aus 3 Schützen mit 240 V 50/60 Hz AC-Spulen, 1Ö eingebautem Hilfskontakt an Stern und einem zeitverzögerten Hilfsschalterblock. Ausgestattet mit vorverdrahteten Stern-Dreieck-Stromanschlüssen und mechanischer Verriegelung. Die maximale Betriebsrate beträgt 30 Anläufe pro Stunde und die maximale Startzeit 30 Sekunden. Der Schutz wird dringend empfohlen, wenn ein thermisches Überlastrelais hinzugefügt wird (separat zu bestellen).

Technische Details
Funktion	Stern-Dreieck-Schütz
Tragschienenmontage möglich	ja
Bemessungssteuerspeisespannung Us bei AC 50 Hz	240 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz	240 V
Spannungsart zur Betätigung	AC
Anzahl der Schließer als Hauptkontakte	3
Anschlussart Hauptstromkreis	Schraubanschluss
Spannungsart der Betriebsspannung	AC
Betriebsspannung bei AC 50 Hz	440 V
Betriebsspannung bei AC 60 Hz	440 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	32 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	18 A
Bemessungsbetriebsleistung bei AC-3, 400 V	18,5 kW
Bemessungsbetriebsleistung NEMA	7,46 kW
Anzahl der Hilfskontakte als Öffner	1
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis	Schraubanschluss
Schutzart (IP)	IP20
Schutzart (NEMA)	sonstige
Breite	144 mm
Höhe	124 mm
Tiefe	143 mm

Lieferumfang:
1 x Schützkombination LC3D18AU7
