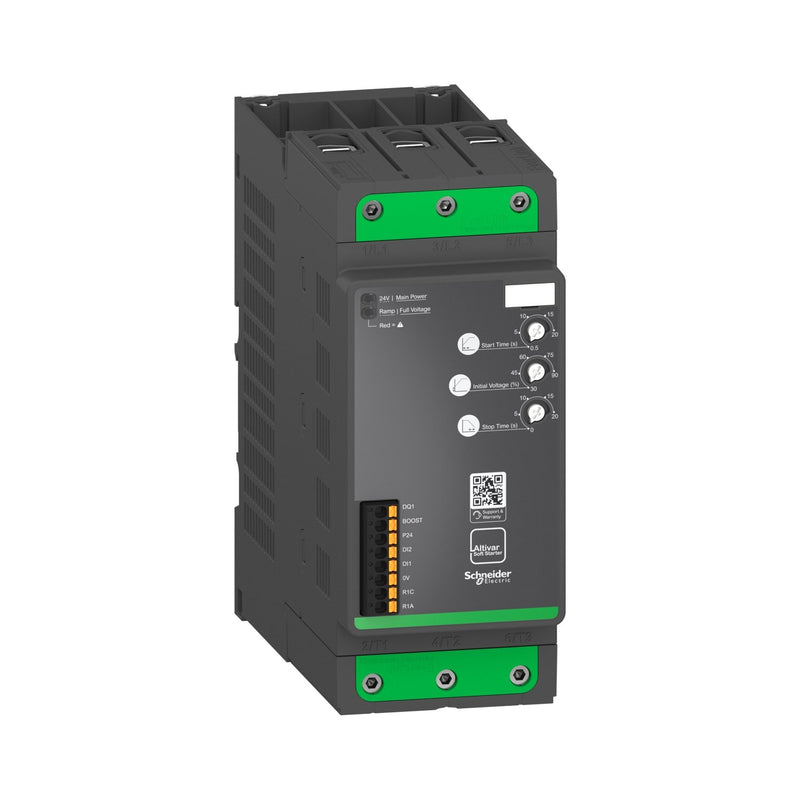

Schneider Electric - Sanftstarter Sanftanlasser ATS130 80A ATS130N2D80LT 200-480VAC Altivar

Dieser Sanftanlasser gehört zur Reihe Altivar ATS130 Sanftanlasser, die für das Starten und Stoppen von Asynchronmotoren mit Spannungen von 200 bis 480 V vorgesehen sind. Mit einem Betriebsnennstrom von 80A unter Normallast versorgt er je nach Netzspannung Motoren von 22 bis 45kW. Das kompakte Design bietet mechanische und elektrische Flexibilität bei der Konstruktion von Schalttafeln. ATS130 ist wartungsfrei und ermöglicht ein optimiertes Motormanagement, insbesondere in Kombination mit dem Motorschutzschalter TeSys Deca. Everlink-Leistungsklemmen und Feder-Steuerklemmen sind standardmäßig enthalten, wodurch ein jährliches Nachziehen der Kabel vermieden wird. Der ATS130 Softstarter hat die gleiche Breite (80mm) wie der TeSys Deca Frame 4 Motorschutzschalter. Die Abmessungen betragen 80 mm (Breite) x 180 mm (Tiefe) x 222 mm (Höhe), und das Gewicht beträgt 2,06 kg. Der Altivar Sanftanlasser ATS130 ist für Pumpen, Lüfter, Kompressoren, Förderanlagen und andere einfache Maschinen konzipiert. Der Sanftanlasser entspricht der Norm IEC/EN60947-4-1 und hat die Zertifizierungen CE, cULus, UKCA, CCC und RCM erhalten. Es ist möglich, einen Befestigungssatz für die Montage des Motorschutzschalters TeSys Deca frame 3 oder einen Lüfter hinzuzufügen, um die Anzahl der Starts pro Stunde zu erhöhen. Mehrere Sanftanlasser ATS130 können nebeneinander auf einer Rückwand oder auf einer DIN-Schiene montiert werden und sind mit einer Schranktiefe von 200 mm kompatibel. Der Altivar Sanftanlasser ATS130 ist wartungsfrei und erhöht die Betriebseffizienz während der Entwicklung, Fertigung und Inbetriebnahme.

Technische Details
Bemessungsbetriebsstrom Ie bei 40 °C Tu	80 A
Bemessungsbetriebsspannung Ue	200..480 V
Bemessungsleistung Drehstrommotor, Standardschaltung, bei 230 V	22 kW
Bemessungsleistung Drehstrommotor, Standardschaltung, bei 400 V	45 kW
Funktion	eine Drehrichtung
Interne Überbrückung	ja
Mit Display	nein
Drehmoment-Regelung	nein
Bemessungsumgebungstemperatur ohne Derating	40 °C
Bemessungssteuerspeisespannung Us bei AC 50 Hz	200..480 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz	200..480 V
Bemessungssteuerspeisespannung Us bei DC	24 V
Spannungsart zur Betätigung	AC
Integrierter Überlastschutz des Motors	nein
Auslöseklasse	CLASS 10
Schutzart (IP)	IP20

Lieferumfang:
1 x Schneider Electric - Sanftstarter Sanftanlasser ATS130 80A ATS130N2D80LT 200-480VAC Altivar
