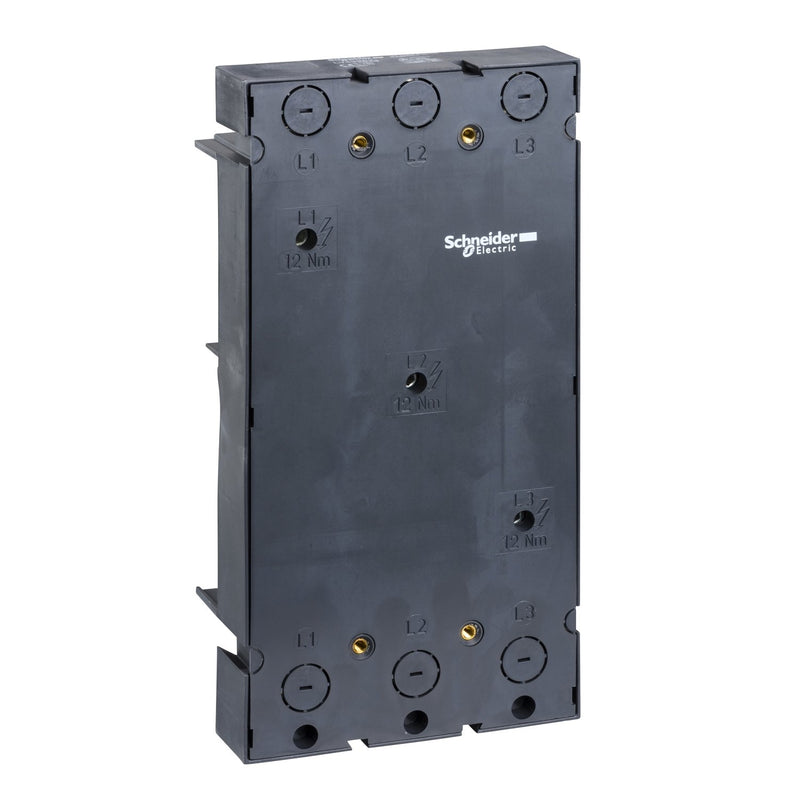

Schneider Electric - Sammelschienen-Adapter Adapterplatte LV432623

Der NSX-Adapter für 60mm Sammelschienensystem vereinfacht die Installation des 3-poligen Leistungsschalters NSX 400-630. Die Stromverteilung erfolgt über eine Sammelschiene. Die Montageplatte wird durch Aufschnappen direkt auf die Stromschiene montiert. Damit wird die mechanische und elektrische Verbindung realisiert. Die Sammelschienen-Achslänge beträgt 60 mm. Abhängig vom Querschnitt der Schienen kann die den Anschlüssen zugeordnete Sammelschiene einen maximalen Strom von 630A aushalten. Dieses System bietet zahlreiche Vorteile, wie z.B. Platzersparnis im Schaltschrank und einfachen Anschluss. Dieses System bietet außerdem eine schnelle, sichere und zuverlässige elektrische und mechanische Verbindung. Durch die Verwendung von Sammelschienen und Endabdeckungen bietet dieses System auch Schutzart IP20. Dieses System bietet außerdem eine einfachere Wartung sowie Flexibilität und Modularität der Ausrüstung.

Technische Details
Tragschienenbestückung	ohne
Bemessungsstrom In	630 A
Min. Stromschienendicke	5 mm
Max. Stromschienendicke	10 mm
Breite des Adapters	139 mm
Schienenabstand	60 mm

Lieferumfang:
1 x Schneider Electric - Sammelschienen-Adapter Adapterplatte LV432623
